儿童玩具车塑料轮圈结构设计

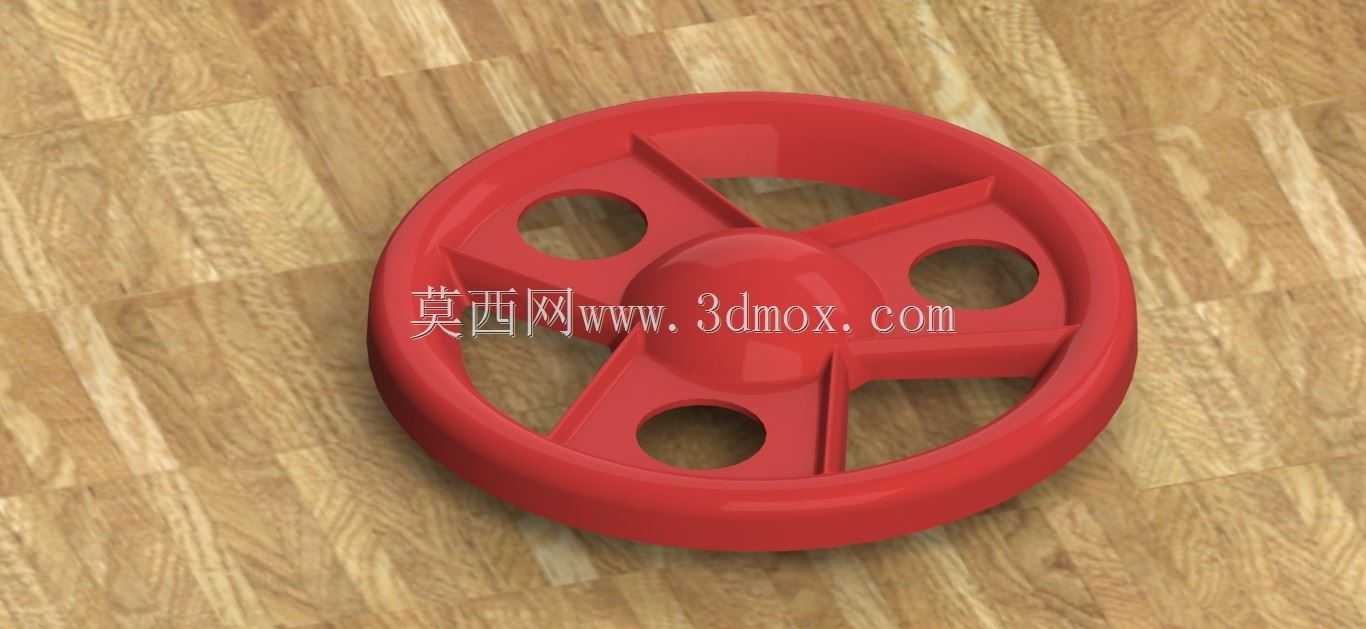

　　这款轮圈主要面向儿童乘用类玩具车、仿真玩具车模的行走轮配套场景，是玩具行走系统里连接轮胎与轮轴的核心承载部件，日常使用中需要承受玩具自身重量、儿童乘坐时的竖向载荷，还要应对行驶过程中磕碰路沿、碾压小颗粒杂物带来的侧向冲击，因此结构设计上优先兼顾轻量化与抗冲击性能，适配常见的软质PVC、EVA发泡玩具轮胎的装配需求。从结构细节来看，轮圈整体采用圆盘式辐条布局，中心设置凸起的轮毂轴套区域，轴套内部预留标准轮轴安装孔位，孔位公差按照玩具类产品常用的间隙配合标准设计，既可以保证轮轴穿装顺畅，又能避免轮圈转动时出现过大的径向窜动，轴套外侧的凸起球面结构一方面可以遮盖轴端的安装缝隙，提升外观完整度，另一方面也能在轮圈正面受到撞击时分散冲击力，

　　避免轴孔位置直接受力开裂。五根辐条采用等角度均匀分布的设计，每根辐条的截面做了渐变加厚处理，靠近轮毂轴套的位置厚度更大，向轮缘过渡时厚度逐步收窄，这种变截面设计既可以在不增加整体壁厚的前提下提升辐条的抗弯强度，减少注塑成型时的缩痕风险，也能让轮圈整体重量控制在合理区间，降低玩具行驶时的转动惯量，让儿童推动玩具时更省力。辐条之间预留了三个圆形镂空孔，镂空位置的边缘都做了R2以上的圆角过渡，避免应力集中导致的辐条断裂，同时镂空结构也能减少注塑原料的用量，降低单件生产成本，还能在轮圈转动时形成一定的视觉动感，提升玩具的外观趣味性。轮圈外缘的轮辋部分采用双层止口设计，内侧止口用于卡装轮胎的内圈凸缘，保证轮胎装配后不会在转动过程中出现滑脱，

　　外侧轮缘做了圆弧收边处理，没有尖锐棱角，符合玩具产品的安全设计规范，避免儿童触摸时被划伤。安装边界方面，这款轮圈适配的轮胎断面宽度在20mm-25mm区间，轮辋公称直径适配100mm规格的玩具轮胎，中心轴孔直径适配6mm的标准玩具车轮轴，轮圈整体轴向宽度控制在22mm，安装时轮圈背面与玩具车桥支架之间需要预留至少1mm的间隙，避免转动时出现摩擦干涉。设计过程中针对塑料件的成型特性做了针对性优化，整体壁厚控制在2.5mm-3mm之间，所有筋位与主体壁厚的比例不超过0.6，避免注塑时出现缩水、缺胶等缺陷，所有转角位置都设置了不小于R1的圆角，既可以提升塑料熔体在模腔里的流动顺畅度，也能减少零件使用过程中的应力集中问题，

　　提升零件的抗跌落性能。在实际配套场景中，这类轮圈除了用于常规的儿童四轮玩具车，也可以适配小型玩具拖车、遥控玩具越野车的轮组配套，部分场景下也可以作为手工DIY玩具制作的通用轮配件使用，结构上的对称设计让轮圈不需要区分左右安装方向，装配时可以直接通用，减少生产过程中的零件管理成本，也能降低装配工位的操作复杂度。针对玩具产品常见的跌落测试要求，轮圈的辐条与轮辋连接位置做了局部加厚处理，在1米高度自由跌落至水泥地面的测试工况下，不会出现辐条断裂、轮辋变形的问题，满足玩具类产品的常规耐用性要求。
