5×8尺实用型拖车底盘框架结构设计

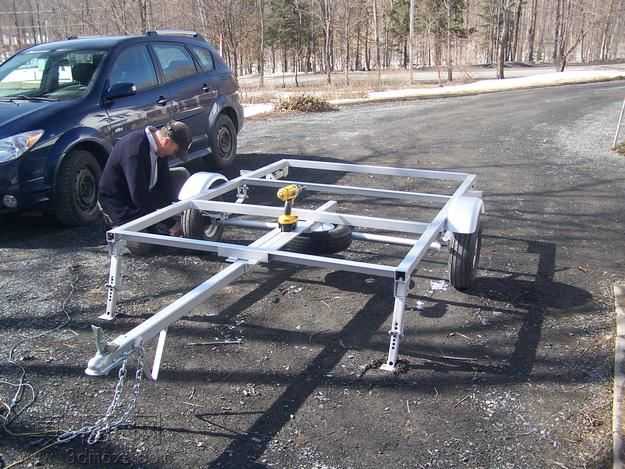

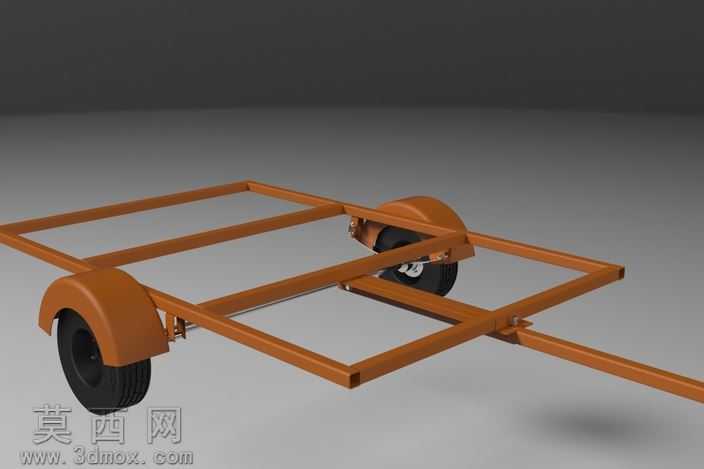

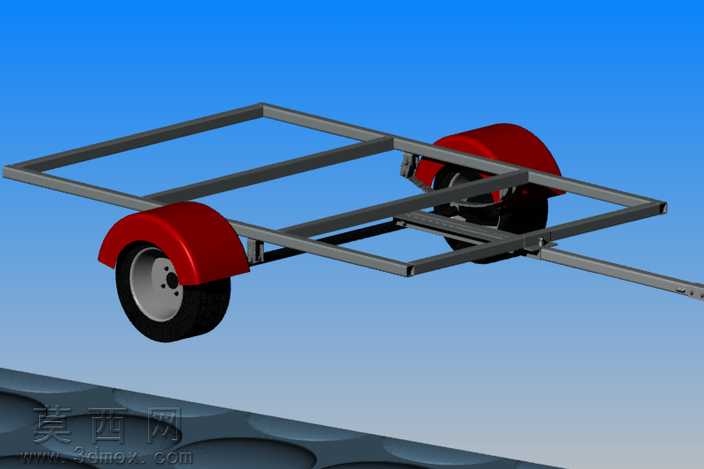

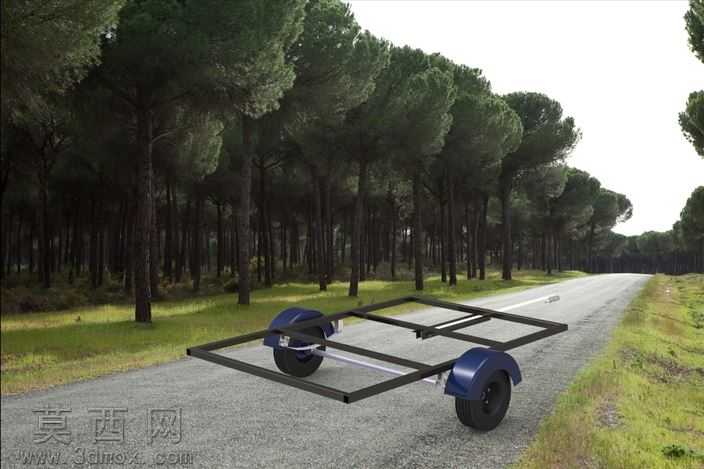

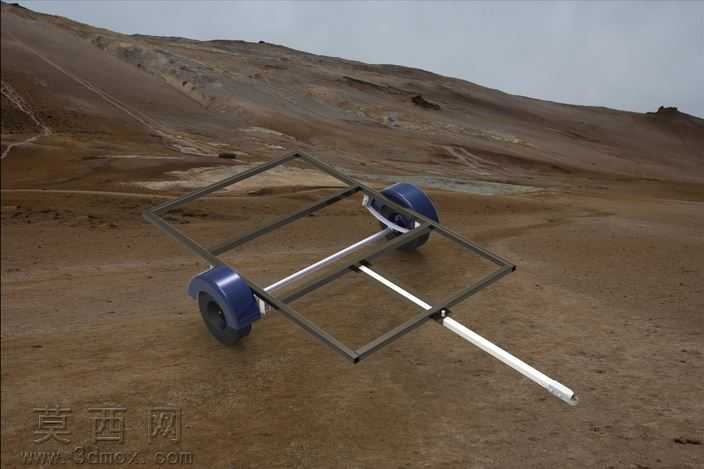

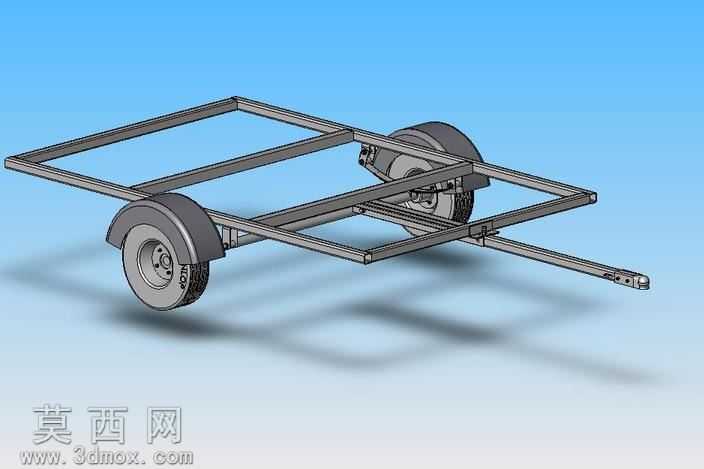

本模型为额定载重1500磅的5×8尺实用型拖车底盘三维设计，整体采用方管型材搭建主承载框架，建模过程严格遵循拖车结构设计规范，先通过草图绘制确定整体外轮廓尺寸与各横梁的排布间距，再通过焊件模块生成标准方管构件，对所有连接节点做了贴合实际焊接工艺的处理，保证结构受力传递路径清晰合理。模型完整还原了拖车的核心功能结构：前端设置可与牵引车辆连接的牵引杆，牵引杆末端设计了标准连接球头结构，适配通用拖挂连接装置；行走部分采用双轮对称布局，配套完整的轮毂、轮胎模型，同时还原了钢板弹簧悬架与车轴的装配结构，钢板弹簧的片数、弧度、安装吊耳位置都按照1500磅额定载荷的承重需求设计，可有效缓冲行驶过程中的路面颠簸，保证拖行稳定性。渲染阶段采用金属哑光材质模拟方管钢材的表面质感，轮胎部分使用橡胶材质还原真实的胎面纹理与橡胶哑光效果，背景采用渐变天蓝色突出主体结构，通过光影渲染清晰展现框架的空间层次与各部件的装配关系，所有部件的装配约束完全按照实际装配逻辑设置，转动副、固定约束都符合真实机械运动逻辑，可直观展示拖车底盘的结构组成与装配关系。设计过程中重点考量了框架的承重性能，主纵梁采用更大截面的方管型材，横梁按照均匀载荷分布原则排布，保证载货平台的承载均匀性，悬架与车架的连接位置做了局部加强处理，避免承重时出现应力集中问题，牵引杆与主框架的连接采用三角加强结构，提升牵引过程中的结构强度，防止拖行时出现连接部位变形。整个模型结构完整，细节还原度高，可作为小型实用拖车设计、改装的参考结构，也可用于拖挂类设备的结构教学演示，帮助理解小型拖车的底盘布局、悬架配置与牵引结构的设计逻辑。
