厨房排油烟系统格栅式油雾分离装置

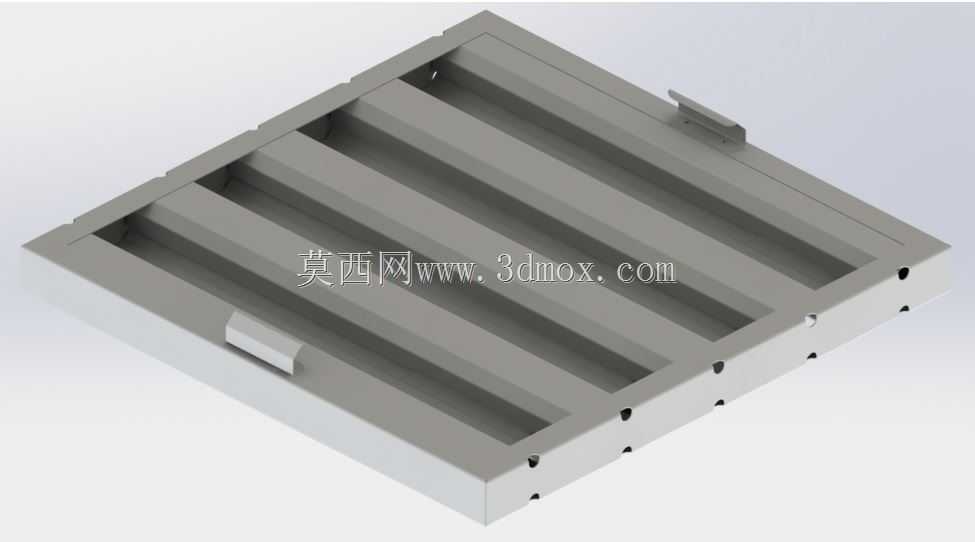

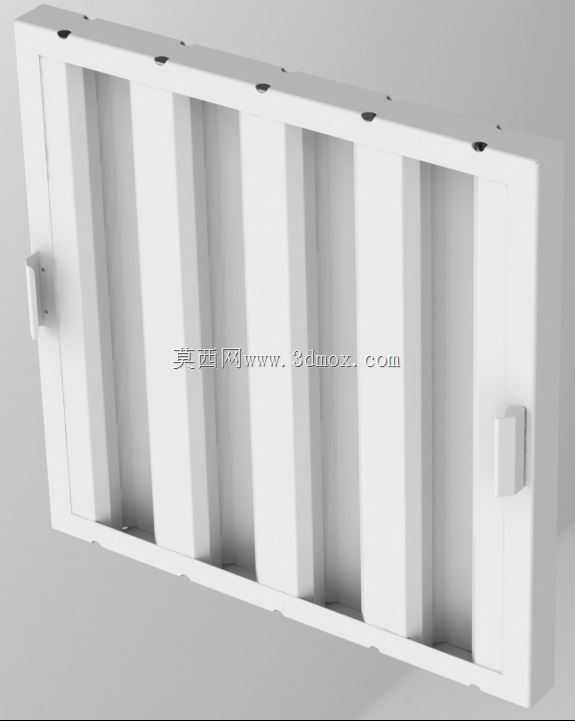

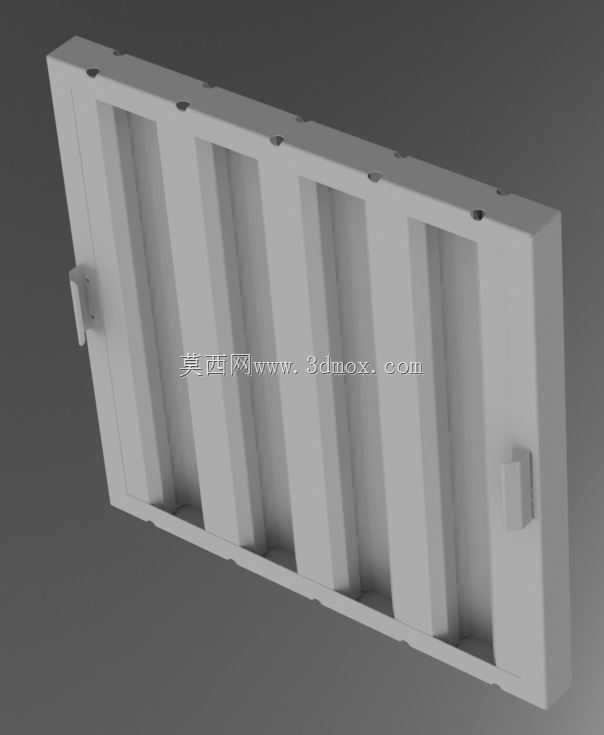

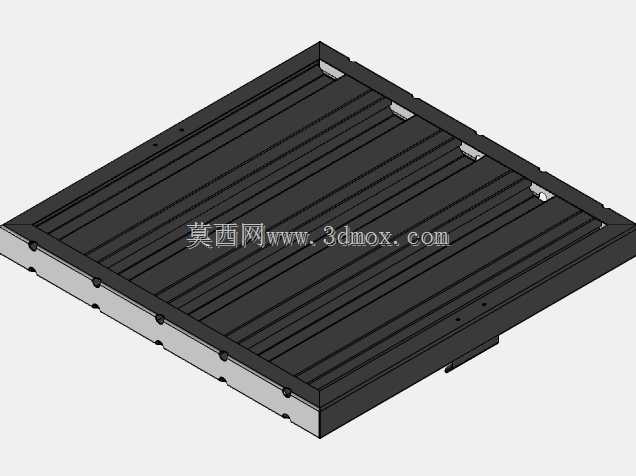

　　在商用厨房的排油烟系统搭建中，这类格栅式油雾分离构件是前端油烟预处理的核心部件，直接安装在排烟罩的进风端面，承担着拦截油烟中液态油滴、降低后端管道油污沉积风险的作用，区别于网式过滤结构，这种竖向格栅的流道设计能让油烟在通过时产生多次折流，借助油滴自身的惯性碰撞效应实现分离，不需要额外的滤材耗材，日常维护只需要定期拆下进行酸洗除油即可重复使用，大幅降低了餐饮场所的运维成本。从结构设计逻辑来看，整个构件采用框体承托多组平行竖向导流板的形式，框体四周预留了均匀分布的安装孔位，孔位间距匹配常规商用排烟罩的安装螺柱排布，安装时不需要额外打孔改造，直接卡入排烟罩的预留槽位后用紧固件锁紧即可，框体侧边设置的快拆卡扣结构，

　　能让运维人员在不借助专用工具的情况下快速拆下构件，适配餐饮场所高频次的清洁需求。导流板的折角角度经过流道仿真验证，当排油烟风机的风速控制在1.5m/s到2.5m/s的常规区间时，油烟气流进入格栅流道后会沿着板壁做折线运动，粒径在10μm以上的油滴会在碰撞后粘附在板壁上，顺着板壁的倾斜角度汇集到框体底部的集油槽内，最终流入排烟罩自带的集油杯中，不会出现油滴被气流裹挟进入后端排烟管道的情况，能有效减少管道内油污堆积带来的消防隐患。从安装边界来看，构件的整体厚度控制在80mm以内，不会占用排烟罩内部过多的纵深空间，适配市面上绝大多数深度在400mm到600mm之间的商用排烟罩，框体的平面度公差控制在1mm以内，

　　安装后能和排烟罩端面完全贴合，不会出现漏风导致的油烟逃逸问题。导流板之间的间距经过反复校核，既保证了足够的通流面积，不会因为流道过窄导致排烟阻力过大、风机负载升高，又能保证足够的折流次数，避免油滴直接穿过流道进入后端管道，板片边缘做了钝化折边处理，避免清洁拆装时划伤运维人员的手部。在实际应用场景中，这类构件除了适配中式餐饮的爆炒类厨房，也能用于西式快餐的煎炸工位排烟预处理，甚至在一些产生少量油雾的工业热处理工位的局部排风系统中也能适配使用，其全金属的结构材质能耐受120℃以内的持续油烟温度，不会出现高温变形的问题，酸洗清洁时也不会因为常用的碱性除油剂产生腐蚀，使用寿命远高于一次性纤维滤材的过滤结构。

　　设计过程中还考虑了不同排烟量的适配需求，通过调整导流板的数量和间距，可以衍生出不同额定处理风量的型号，不需要改动外框的安装尺寸，就能适配不同灶眼数量的厨房排烟需求，实现了安装接口的通用化，降低了生产和备货的成本。构件表面做了哑光喷塑处理，一方面提升了表面的抗油污附着能力，让油滴能更快顺着板壁流入集油结构，另一方面也避免了金属反光对厨房操作环境的光污染，外观能和不锈钢材质的排烟罩形成协调的视觉效果。在流道设计上还特意规避了直角死角，所有的流道转角都做了圆弧过渡，不会出现油污在死角处堆积干结、难以清洁的问题，每次清洁只需要用高压水枪配合除油剂冲洗，就能完全去除板壁上附着的油污，不需要逐片擦拭，大幅降低了清洁的工作量。
