带装饰织带的迷你U形挂锁结构设计

　　日常场景中这类小型U形挂锁的适用范围极广，从学生宿舍储物柜的临时锁闭、户外旅行行李箱的额外防盗加固，到工具箱、收纳柜、小型栅栏门的日常锁止，都能看到这类结构的身影，相比大型挂锁，迷你款的U形锁更侧重便携性与轻量防护，不会给携带和安装带来额外负担。从结构功能来看，这款U形锁采用经典的锁梁与锁体分离式解锁结构，锁梁为U形圆截面金属件，一端可完全从锁体中抽出，另一端在解锁状态下仍与锁体保持限位连接，避免锁梁丢失，锁体侧面预留的钥匙孔做了内凹处理，能减少日常使用中灰尘、水渍的侵入，降低锁芯卡滞的概率，锁梁与锁体的配合间隙控制在极小范围，既保证解锁上锁的动作顺畅，也能避免异物通过缝隙撬动锁体。这次的设计采用1:2的缩放比例，

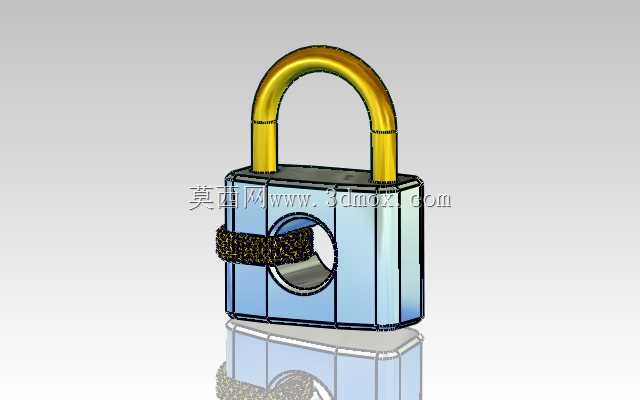

　　是为了适配钥匙链挂载的使用需求，常规尺寸的挂锁挂在钥匙串上会过于笨重，缩放后的锁体整体尺寸控制在掌心可握持的范围，锁梁的弧度经过调整，既能够穿过常规箱包拉链头的锁孔、储物柜的锁鼻，也能顺利穿入钥匙圈的环孔，不会因为尺寸缩小导致适配性下降。设计过程中首先确定的是锁体的外形边界，锁体采用方正的切角长方体造型，相比圆柱形锁体，方正结构在放置时更不容易滚动，堆叠收纳时也更节省空间，锁体表面做了分块式的结构设计，既模拟了金属冲压拼接的实际锁具工艺，也让外观更有层次感，锁梁部分做了圆弧过渡处理，没有尖锐棱角，避免挂载在钥匙串上刮蹭衣物或者包袋表面。锁体侧面缠绕的织带结构，一方面是作为装饰元素区分于普通光面挂锁，

　　另一方面也能在低温环境下起到一定的隔温作用，冬季户外使用时不会因为锁体金属温度过低直接粘黏皮肤。从安装适配的角度来说，这款锁的锁梁内空尺寸经过测算，能够适配厚度不超过8mm的锁鼻，拉链头锁孔直径大于4mm的箱包都可以正常使用，锁体的整体厚度控制在15mm以内，挂载在钥匙串上不会因为过厚产生硌手的问题。结构内部的锁止弹子排布参考了常规弹子锁的成熟结构，虽然是缩小比例的设计，但锁芯的转动行程、弹子的卡位角度都按照等比例缩放，保证结构逻辑和实际量产锁具完全一致，不会出现比例失调导致的结构干涉问题。锁梁的金属部分做了表面镀层的模拟效果，还原了黄铜镀层的金属质感，锁体部分模拟了蓝白锌的表面处理效果，和实际五金锁具的常见表面处理工艺相匹配，

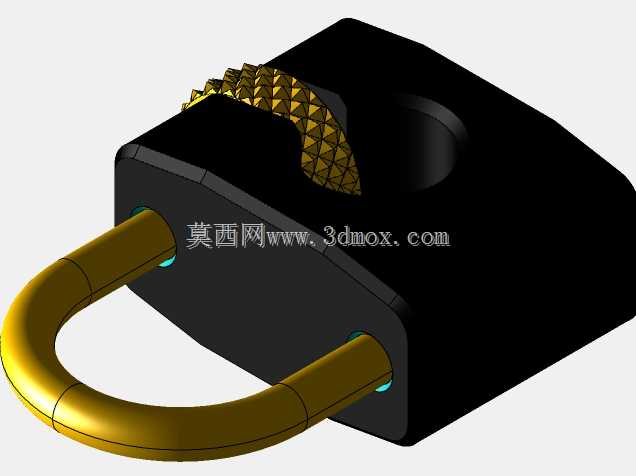

　　织带部分的纹理也做了细节还原，模拟编织织带的粗糙质感，让整体模型的真实感更强。在建模过程中，首先绘制锁体的基础实体，通过拉伸、切角完成锁体的基本外形，再绘制锁梁的扫描路径，通过圆截面扫描得到U形锁梁的基础结构，之后对锁梁和锁体的配合位置做切除处理，预留出锁梁的活动空间，钥匙孔部分通过旋转切除得到内凹的孔位，再添加锁芯的挡片结构，侧面的织带部分通过缠绕式的扫描路径，配合编织纹理的贴图模拟真实织带的效果，最后添加底部的反光面参考，还原产品展示时的视觉效果。这类小型锁具虽然结构不算复杂，但设计过程中需要兼顾尺寸比例、功能逻辑、使用手感多个维度，尤其是缩小比例的模型，很容易出现结构间隙不合理、配合位置错位的问题，需要反复核对各个部件的配合尺寸，保证锁梁在转动、抽拉的过程中不会和锁体发生干涉，同时也要保证外观的比例协调，不会因为缩放导致外形失真。
