内燃机点火系统火花塞结构设计

　　作为内燃机点火系统的核心执行部件，火花塞的结构设计直接决定了混合气点火效率、燃烧稳定性与整机运行可靠性，这类零件的三维建模需要兼顾安装适配性、绝缘可靠性与电极耐烧蚀性能，不能只做外观曲面的复刻。从实际装车场景来看，不管是小排量乘用车汽油机、通用动力小型内燃机，还是工业用固定转速发电机组动力，火花塞都需要在3-5万伏高压脉冲作用下，击穿电极间隙产生电火花，点燃气缸内被压缩的油气混合气，整个工作过程中零件要承受缸内2000℃以上的瞬时燃烧高温、50bar以上的爆发压力，还要耐受燃烧产物的化学腐蚀，因此结构上的每一处尺寸公差都有明确的工程意义。

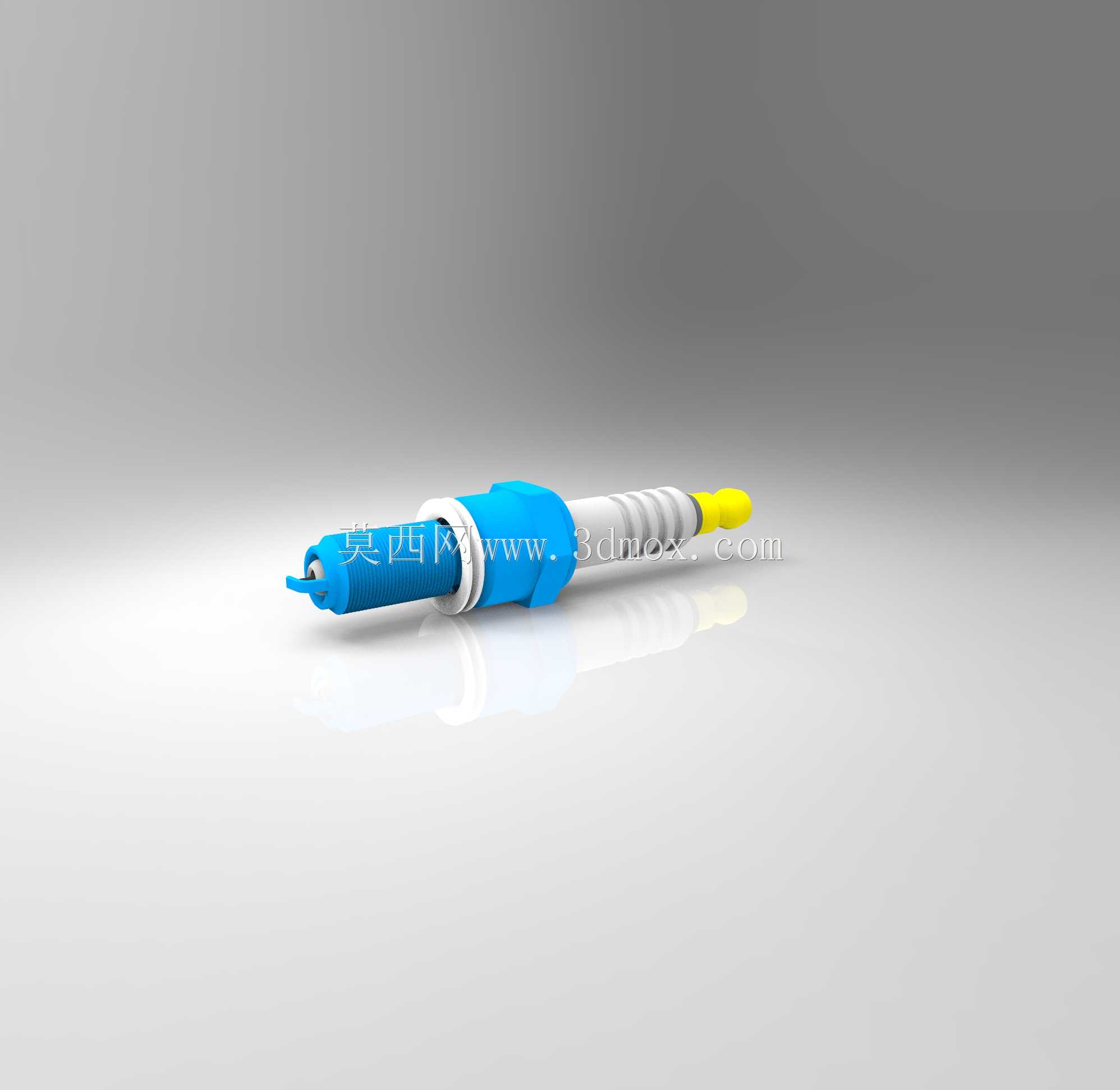

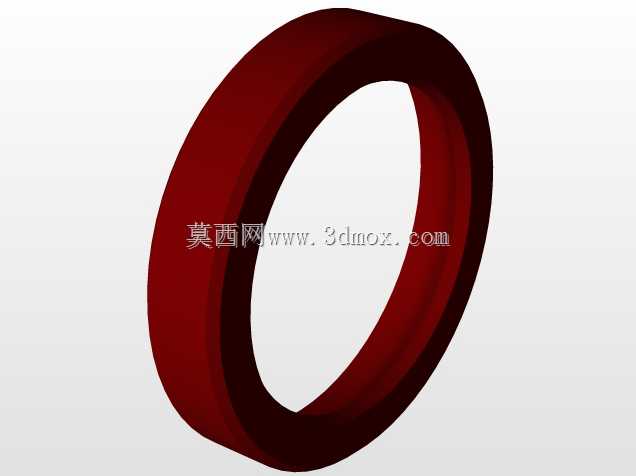

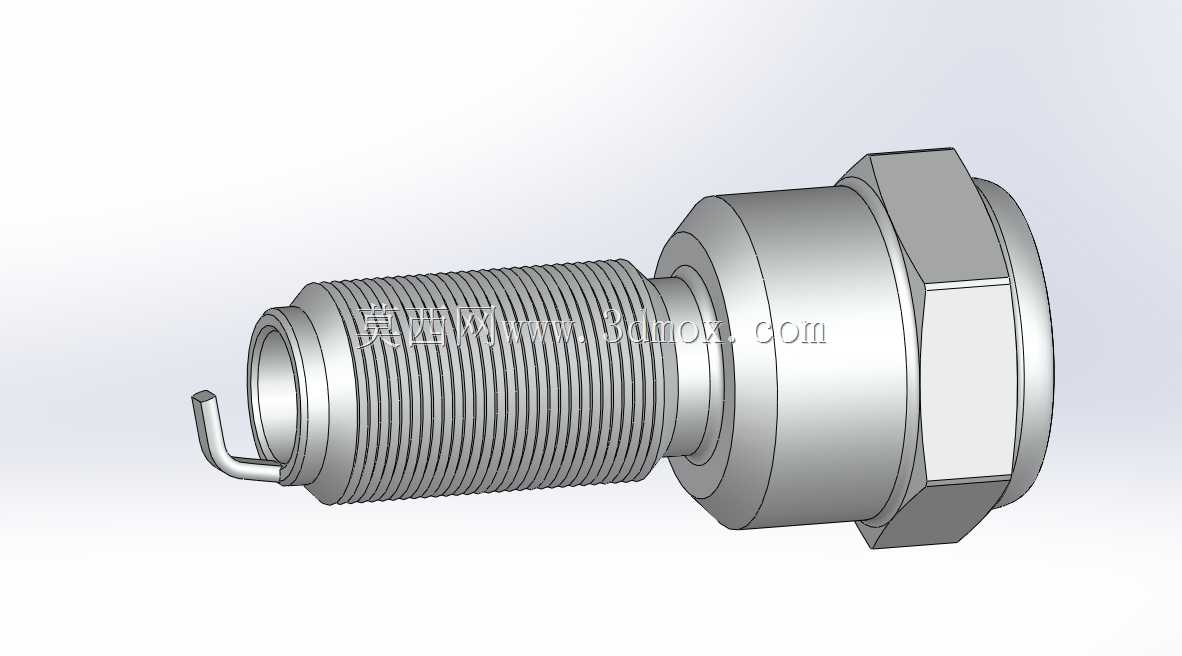

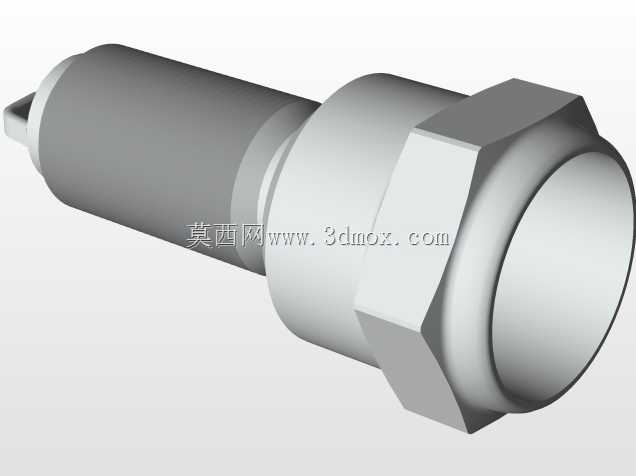

　　建模过程中首先要明确安装边界的尺寸约束：螺纹段采用公制标准细牙螺纹，是整个零件与气缸盖安装孔的配合基准，螺纹长度直接决定了电极伸入燃烧室的深度——伸得过长会导致电极过热引发早燃，伸得过短则点火位置偏离燃烧室核心区，造成火焰传播距离变长、燃烧效率下降，甚至出现部分混合气未燃尽的问题。螺纹上方的六角拧断台是装配时的受力部位，对边尺寸严格匹配标准套筒规格，建模时要注意六角与螺纹段的同轴度公差，避免装配时出现偏斜导致密封失效。六角与螺纹之间的密封垫圈安装位，需要预留0.3-0.5mm的压缩余量，保证装配后垫圈被充分压溃，填充缸盖安装面的微观不平度，防止缸内高压燃气从螺纹缝隙泄漏。

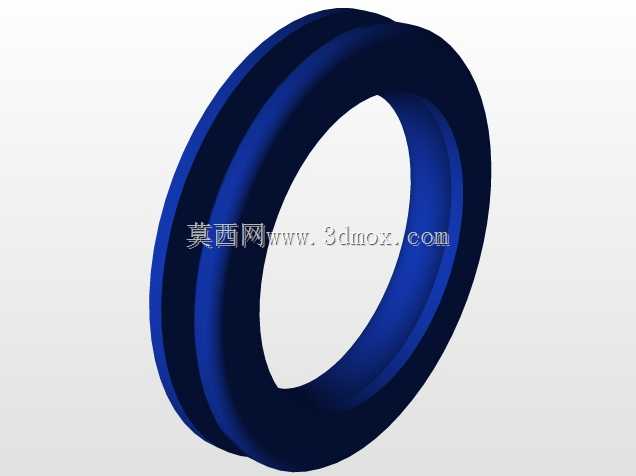

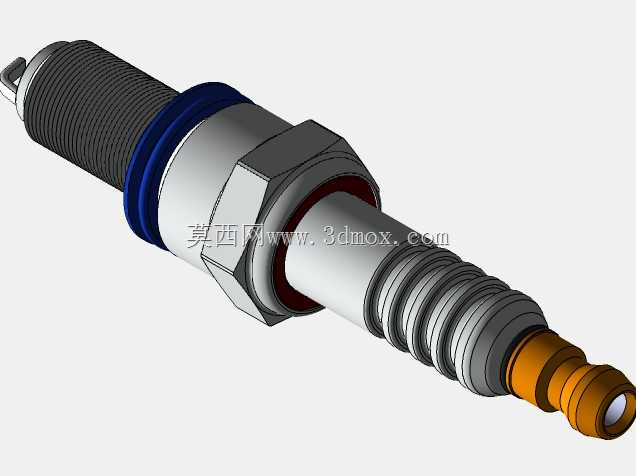

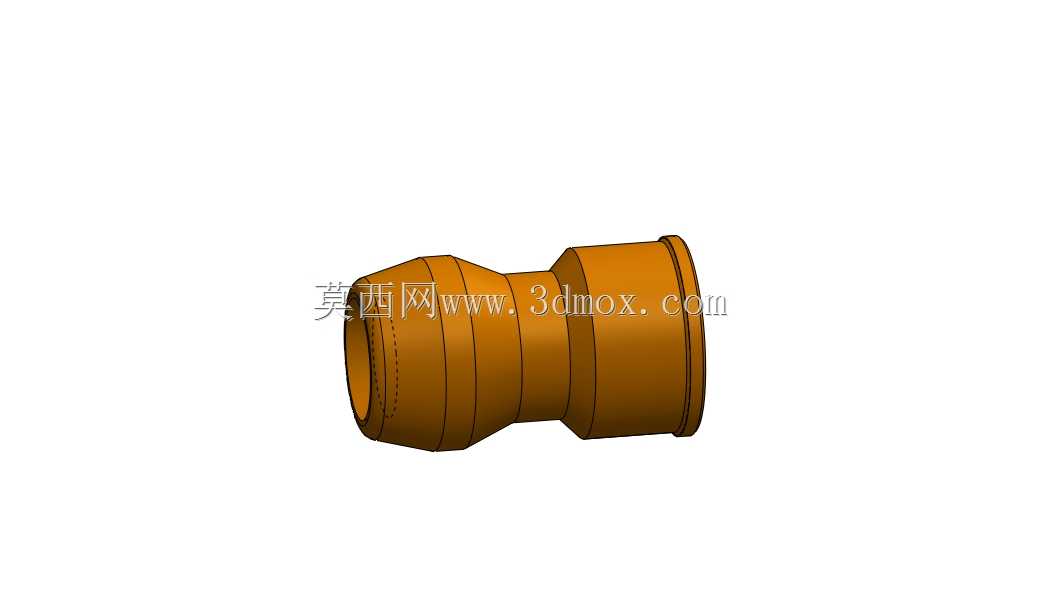

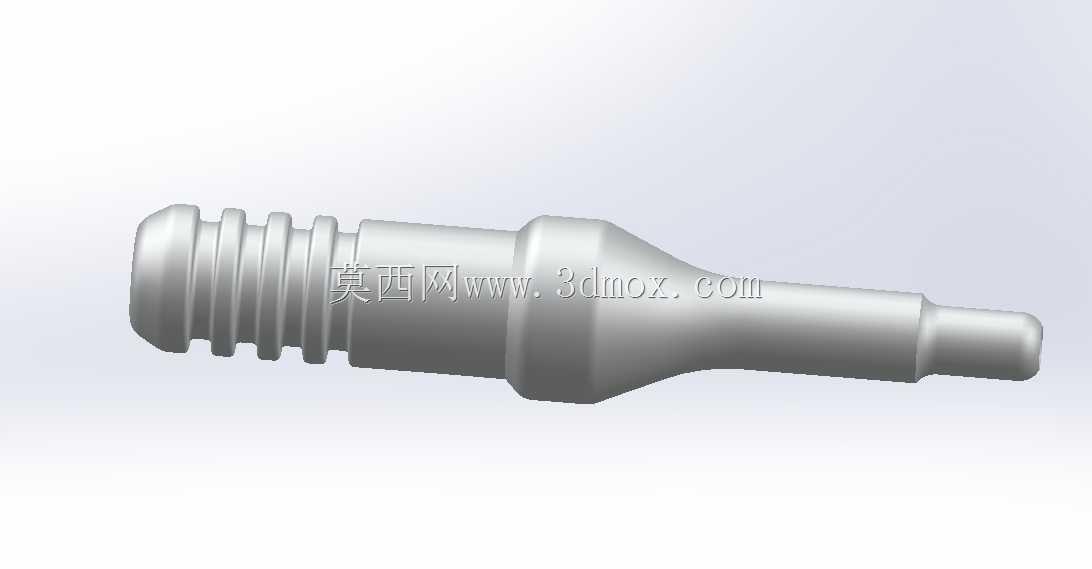

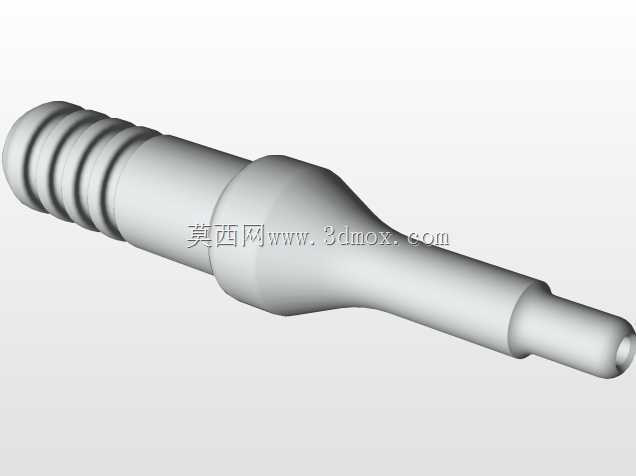

　　绝缘部分的结构设计是整个零件的核心难点，从模型上可以看到多段阶梯式的陶瓷绝缘结构，上段的伞棱结构是为了增加高压接线端与壳体之间的爬电距离，避免发动机舱内潮湿、积灰环境下出现高压沿面闪络；中段的光滑圆柱段与金属壳体内部的填充粉紧密贴合，既要保证中心电极与金属壳体之间的绝缘电阻大于10MΩ，还要承受中心电极传热带来的温度梯度，避免陶瓷体因热胀冷缩出现开裂。金属壳体与陶瓷体之间的多层密封结构，包括蓝色的密封垫圈与内部的铆压收口结构，建模时需要还原收口处的塑性变形特征，这部分结构是保证壳体与陶瓷之间无相对窜动、无燃气泄漏的关键，实际生产中这道工序的压装力直接决定了火花塞的密封可靠性。

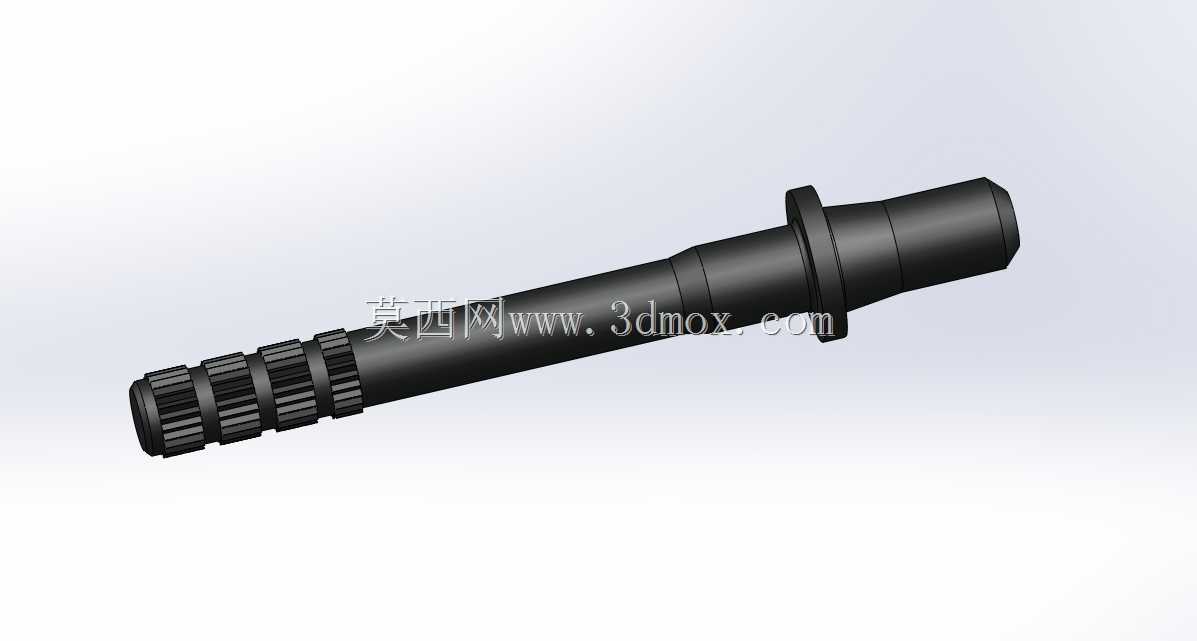

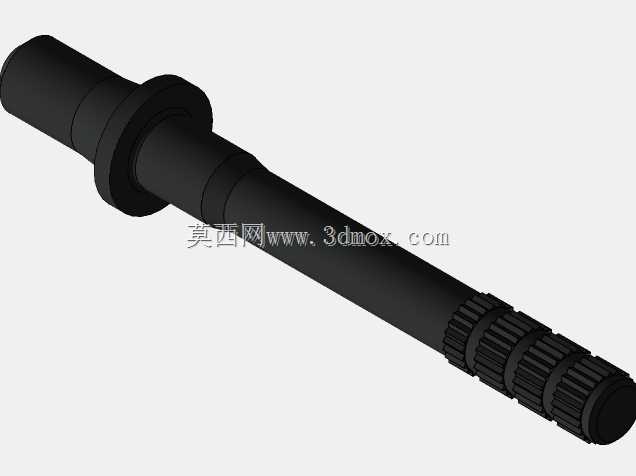

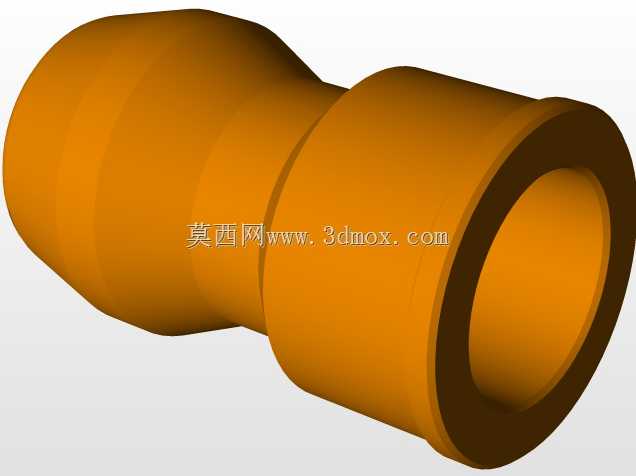

　　下端的电极组件分为中心电极与侧电极两部分，中心电极从陶瓷体内部伸出，顶端采用细小的圆柱端头结构，是为了减小电极吸热面积、降低电极工作温度，提升耐烧蚀性能；侧电极从壳体下端面弯折延伸，与中心电极之间保留0.7-1.1mm的标准点火间隙，这个间隙值需要匹配点火系统的高压输出能力，间隙过大需要更高的击穿电压，容易出现高速缺火，间隙过小则火花能量不足，无法充分点燃稀薄混合气。电极尾部的接线端采用阶梯式卡接结构，能够与高压点火线的接头可靠卡合，避免发动机运行过程中的振动导致接线松脱，表面的橙色绝缘护套既可以起到高压绝缘作用，也能阻挡灰尘、油污侵入接线部位，降低接触电阻。

　　从建模逻辑来看，这类零件不需要复杂的曲面造型，但对各段轴的同轴度、配合面的尺寸精度要求极高，每一处台阶、倒角都对应实际的装配或功能需求：比如螺纹起始端的倒角是为了装配时顺利导入缸盖螺纹孔，陶瓷伞棱之间的圆角是为了避免应力集中导致陶瓷开裂，电极端头的微小倒角是为了减少尖端放电的能量损耗。在实际选型匹配时，还要根据发动机的压缩比、冷却方式、燃烧室形状选择合适热值的火花塞，热值对应的就是陶瓷绝缘体的受热长度与散热路径，建模时如果还原了内部的导热路径结构，还可以进一步做热仿真分析，验证不同工况下的电极工作温度是否落在450-850℃的自清洁温度区间，避免温度过低积碳、温度过高早燃的问题。
