机加工用快速夹紧式台虎钳结构设计

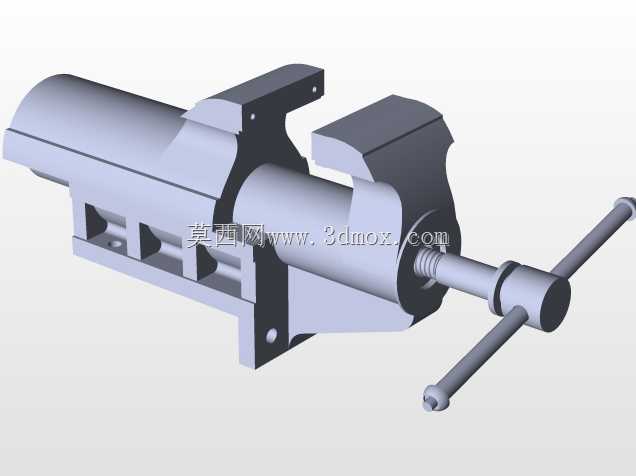

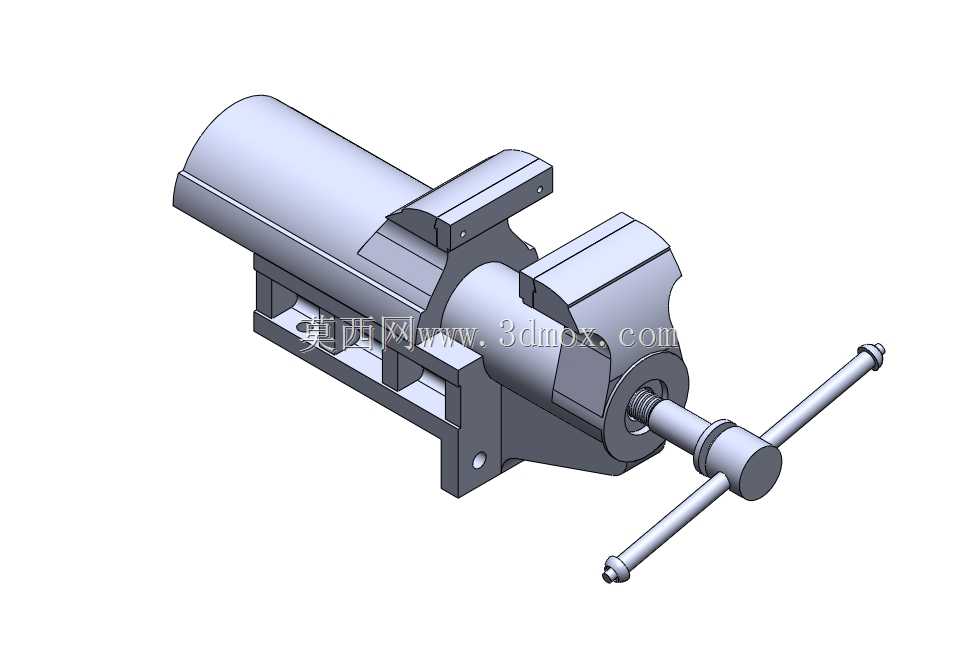

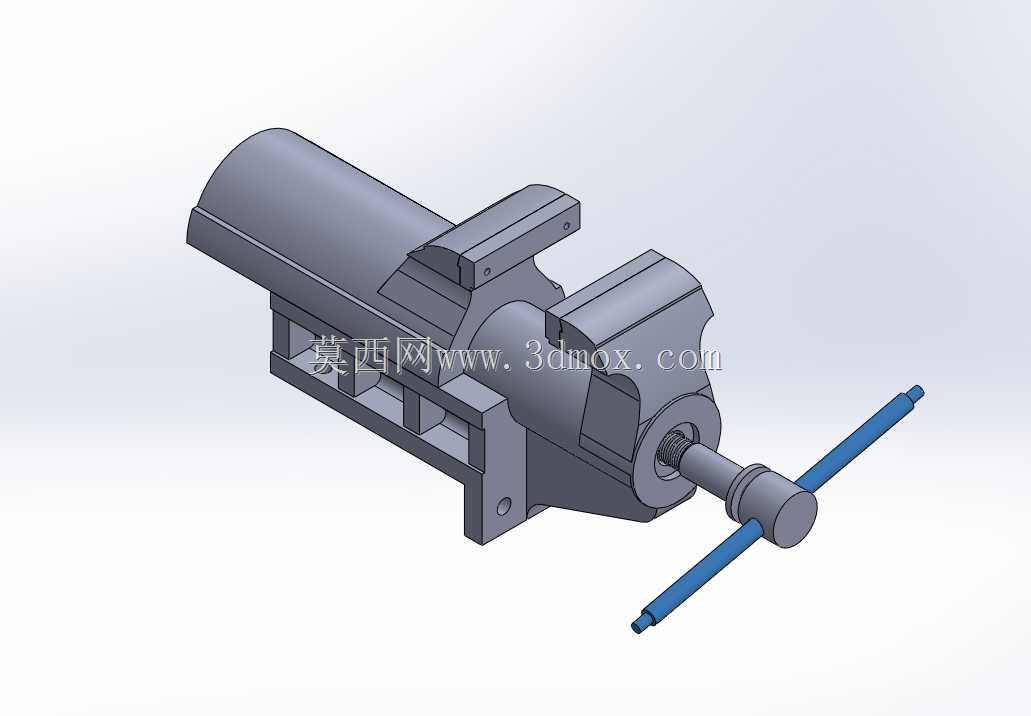

　　在金工实训、普通铣床加工、小型零件钳工修配、精密零件划线工序中，台虎钳是工位上最基础也最核心的夹持工装，几乎所有需要固定待加工工件的工位都离不开这类夹持设备。这款虎钳的结构设计完全围绕实际加工场景的刚性需求展开，整体采用卧式丝杠传动布局，固定钳身与活动钳身的配合导轨采用加宽矩形截面设计，相比传统窄导轨虎钳，在承受铣削侧向冲击力、錾削敲击载荷时，钳身不会出现偏转错位，能有效保证加工过程中工件的夹持稳定性，避免因夹持松动导致的工件报废甚至刀具崩损事故。

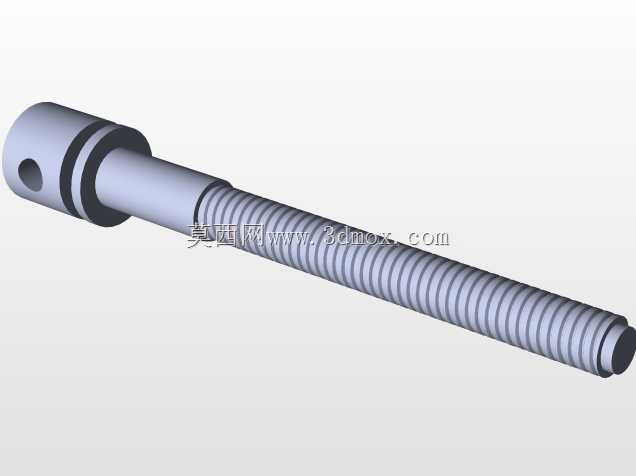

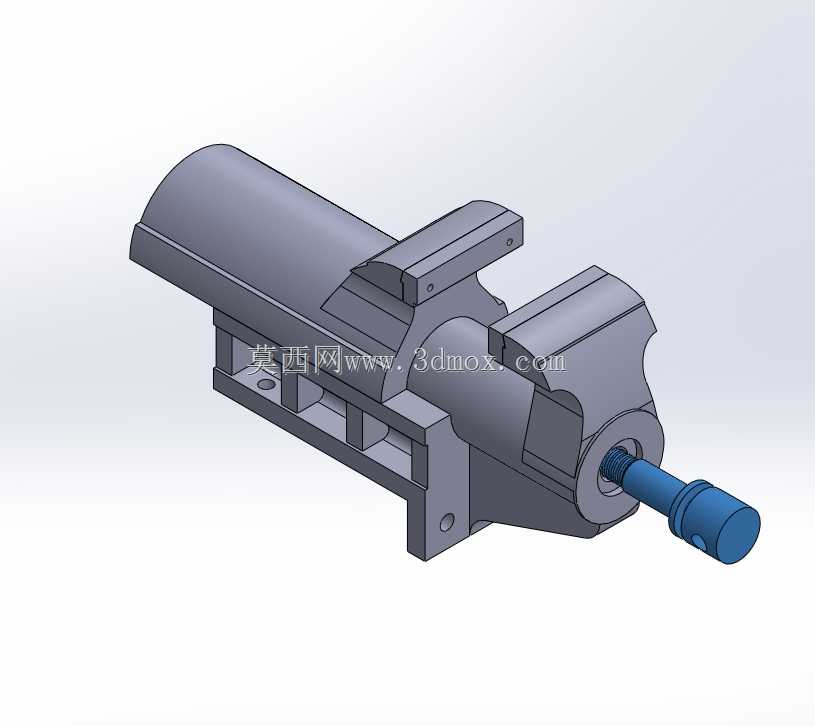

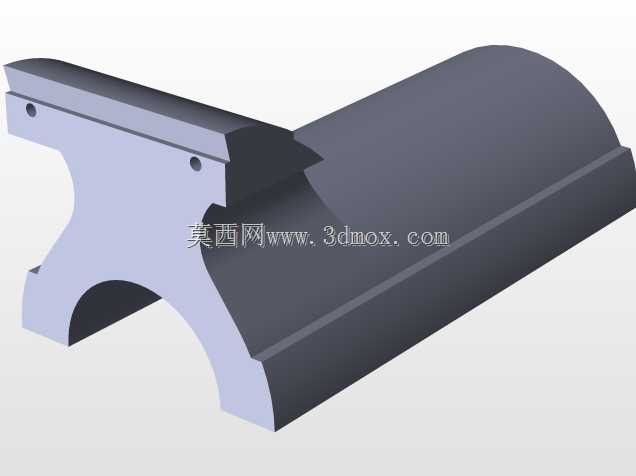

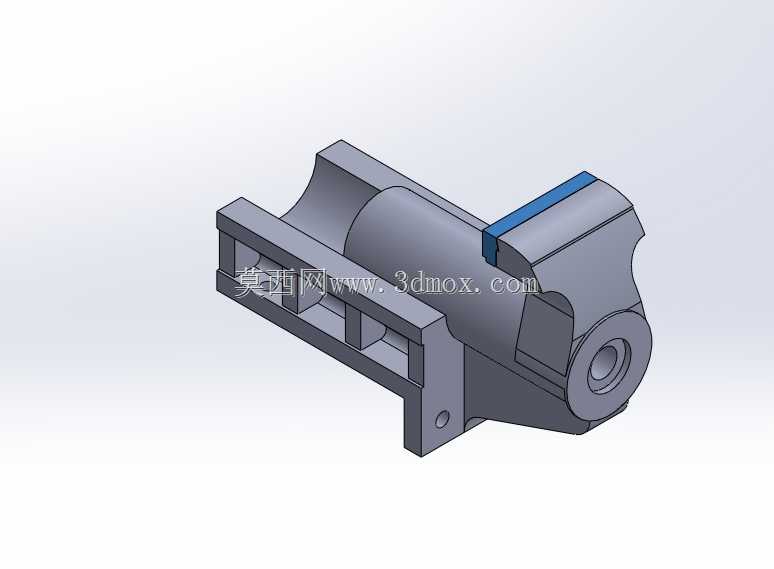

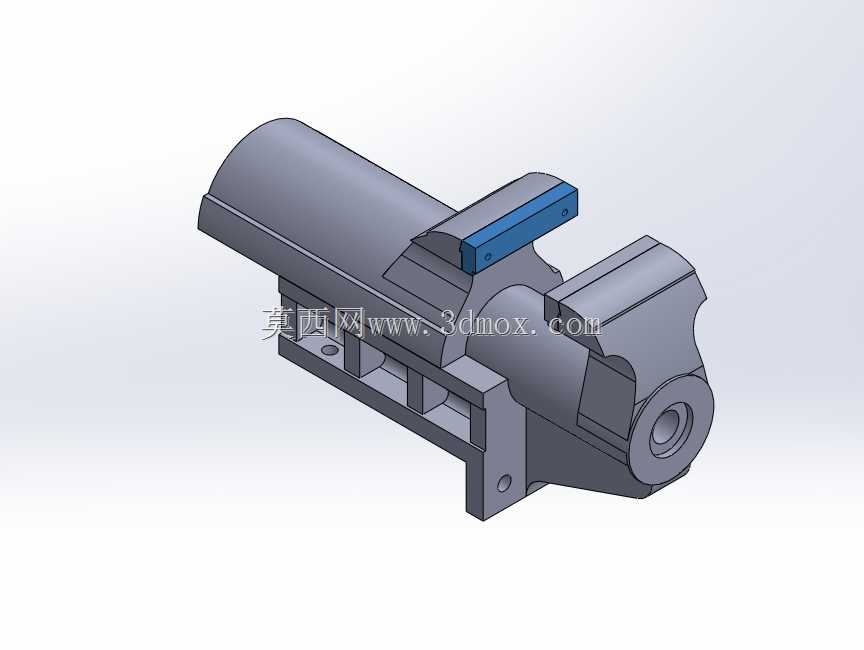

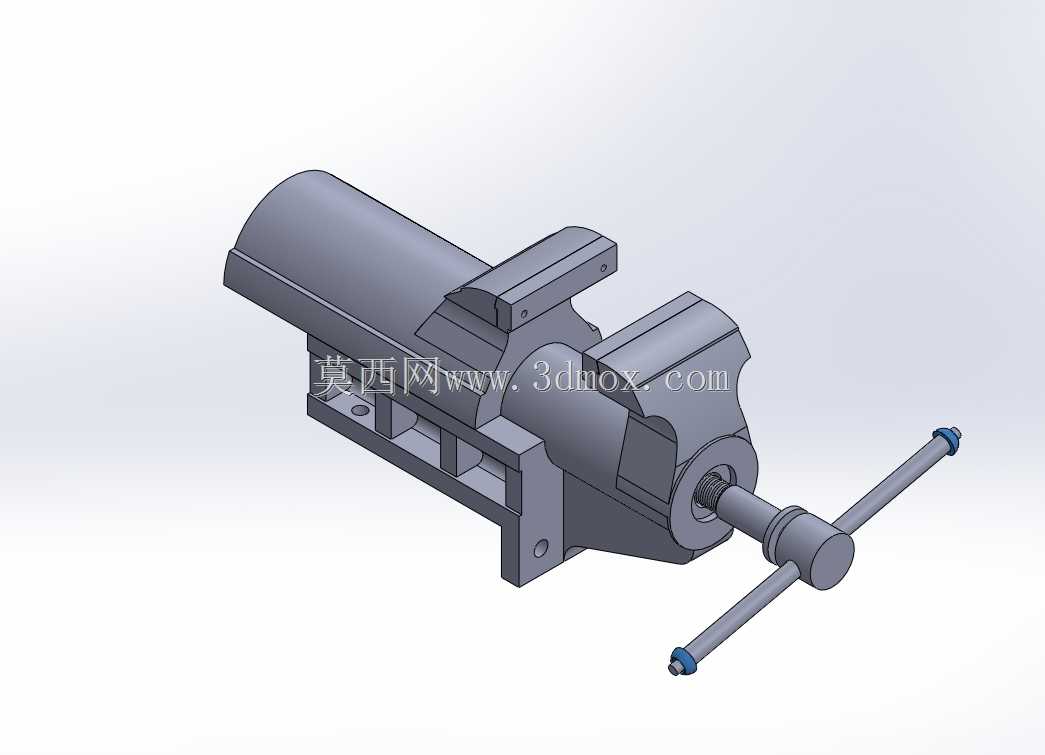

　　从功能特性来看，这款虎钳的丝杠副采用梯形螺纹传动，具备自锁特性，当施加足够的夹紧力后，即便加工过程中存在持续振动，活动钳身也不会出现松退，不需要操作人员频繁停机复紧。钳口部分设计有可更换的齿面钳口板，通过内六角螺钉固定在钳身安装槽内，当齿面磨损夹持力下降时，不需要整体更换钳身，仅需更换钳口板即可恢复夹持性能，大幅降低工装维护成本；针对需要夹持精加工表面的场景，也可以更换为光面软钳口，避免夹伤工件已加工表面，适配不同加工工序的夹持需求。丝杠末端的加力杆采用穿杆式设计，操作人员可以根据所需夹紧力的大小调整力臂长度，夹持重型毛坯件时可以接长加力杆获得更大的夹紧扭矩，夹持薄壁易变形零件时则可以缩短力臂，避免夹紧力过大导致工件变形。

　　设计过程中首先考虑的是安装边界的适配性，虎钳底座采用标准螺栓安装孔布局，孔位间距匹配常见的铣床工作台T型槽间距、钳工台预留安装孔位，不需要额外制作过渡转接板即可直接固定在工位上，底座与钳身之间设置有回转锁紧结构，松开锁紧手柄后钳身可以在水平方向360度回转，调整到所需加工角度后重新锁紧即可，方便加工不同角度的斜面、斜孔，不需要反复拆装工件调整装夹角度。整体外形尺寸经过优化，在保证最大开口行程满足常规小型零件加工需求的前提下，尽可能压缩了钳身整体长度与高度，不会占用过多工作台操作空间，同时丝杠的伸出端做了限位设计，活动钳身运行到最大开口位置时不会从导轨上脱出，避免操作过程中零件脱落砸伤操作人员。

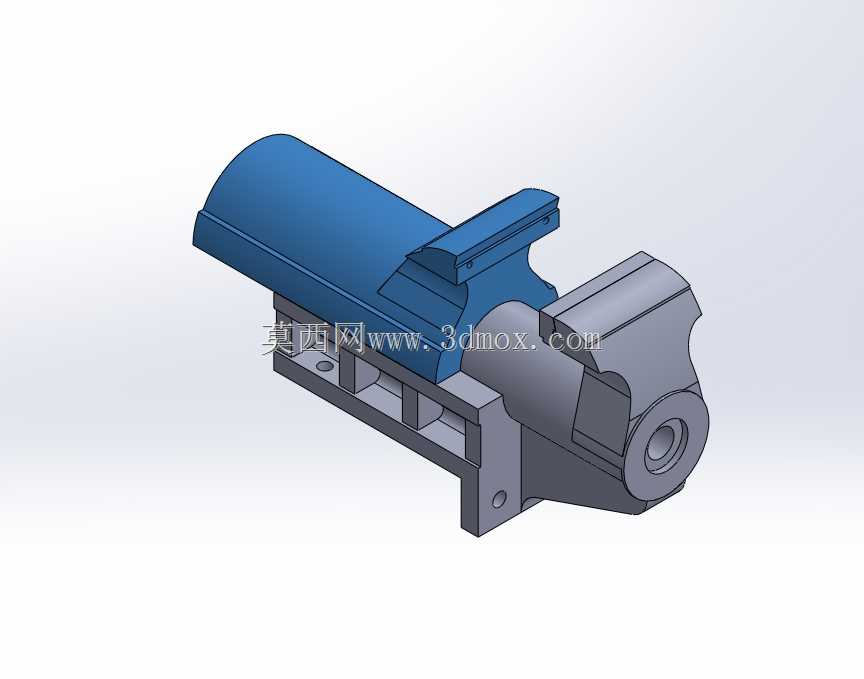

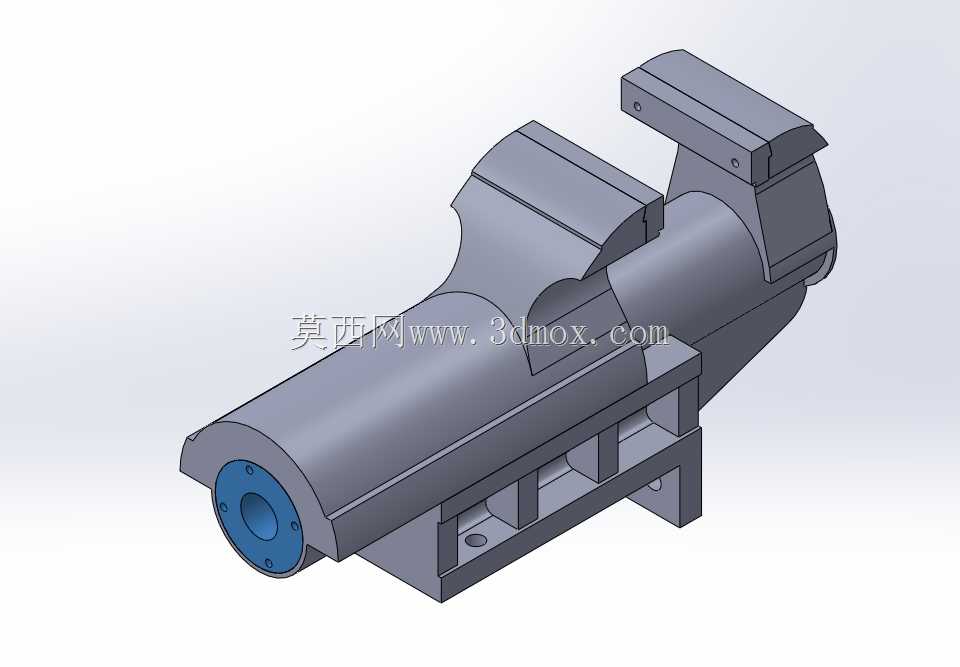

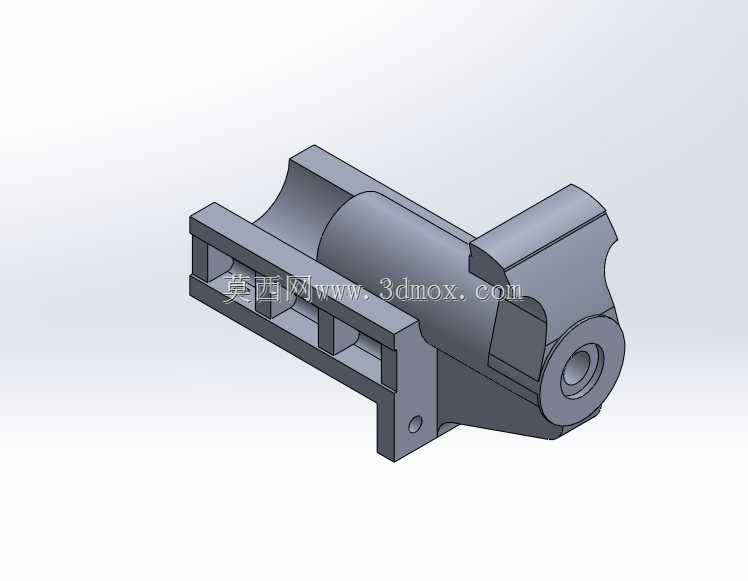

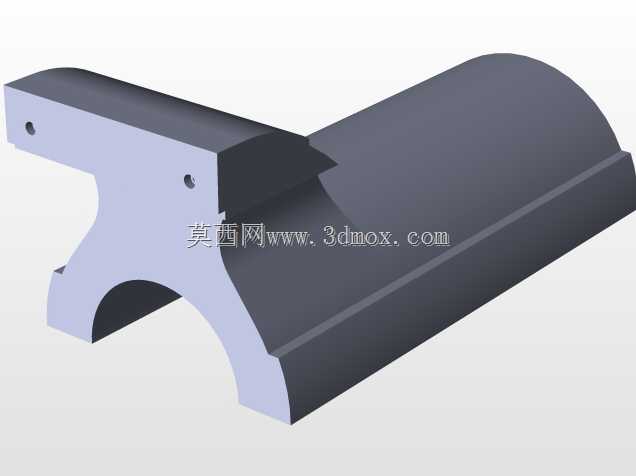

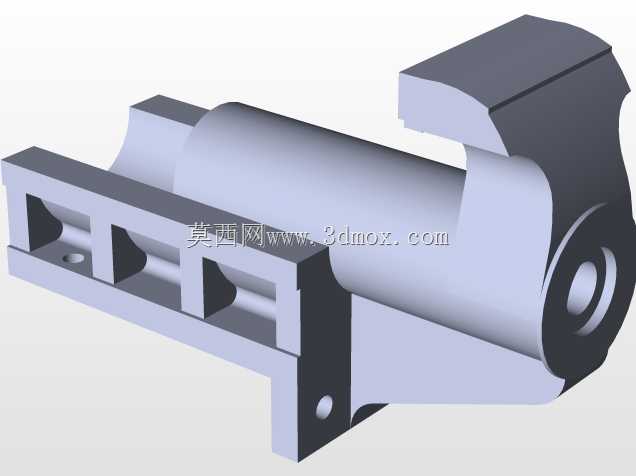

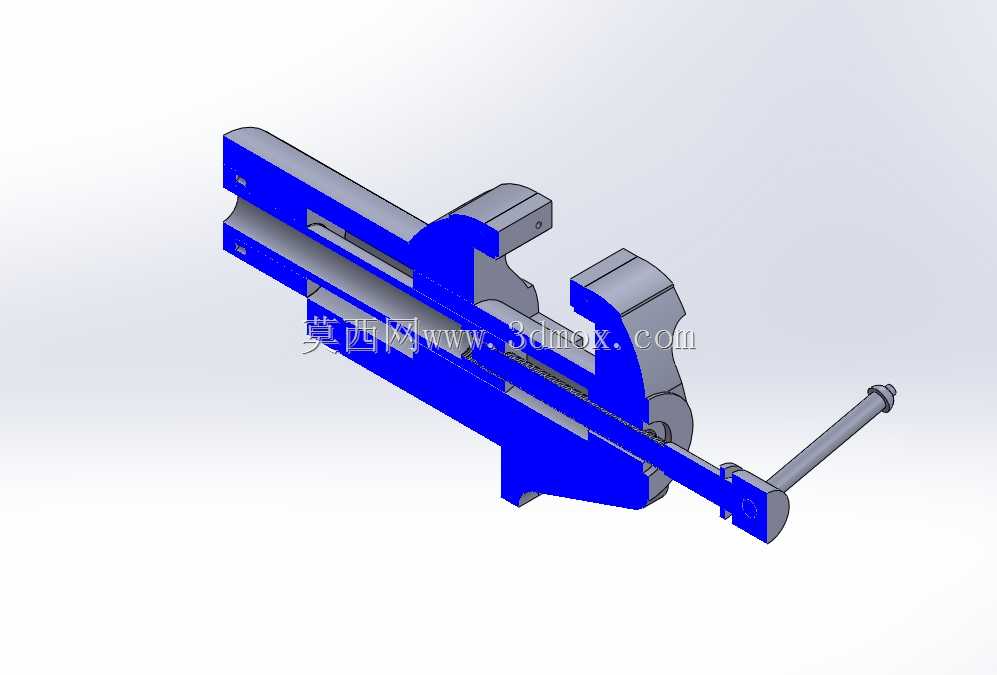

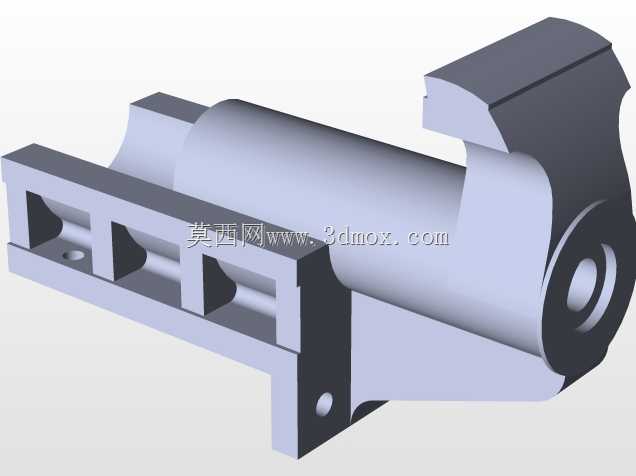

　　从结构细节来看，固定钳身与底座采用一体化铸造成型，内部设置有加强筋结构，在保证整体刚性的前提下降低了整体重量，方便工位之间的转运调整；活动钳身与导轨的配合面设置有可调塞铁结构，长期使用出现配合间隙后，可以通过调整塞铁的压紧螺钉消除间隙，保证钳身运动的平顺性与夹持精度，不会因为磨损导致钳口上翘、夹持错位。钳身的所有棱边都做了倒角处理，避免操作人员在装夹工件、调整设备时被锐边划伤，丝杠的外露部分设置有防尘罩结构，能够阻挡加工过程中产生的铁屑、切削液进入丝杠螺纹副，减少丝杠的磨损，延长工装的使用寿命。

　　在实际应用场景中，这款虎钳不仅可以用于常规的金属零件铣削、锉削、锯切、攻丝等工序，也可以配合小型焊接工装固定薄壁焊接件，或者在装配工序中夹持过盈配合零件进行压装作业，适配多工种的工位夹持需求。设计时充分考虑了不同操作人员的使用习惯，加力杆的握持位置做了滚花处理，手上沾有切削液或者油污时也不会打滑，锁紧手柄的位置设置在钳身侧面，不会干涉工件的装夹与加工走刀路径，即便夹持长度接近最大开口尺寸的工件，加力杆的操作空间也不会被工件遮挡，操作人员可以方便地完成夹紧与松卸操作。
