皮带轮支撑固定滑轮支架结构

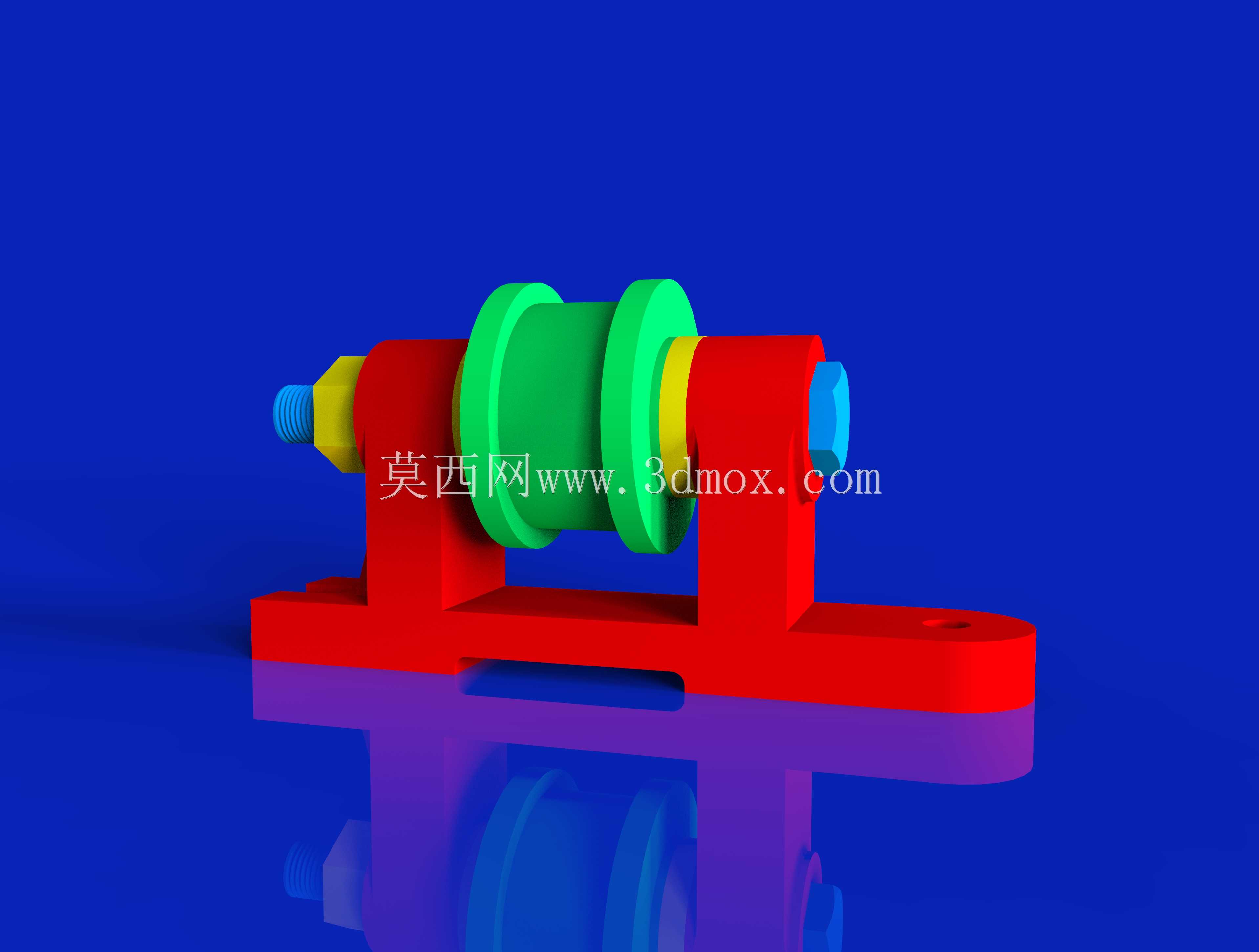

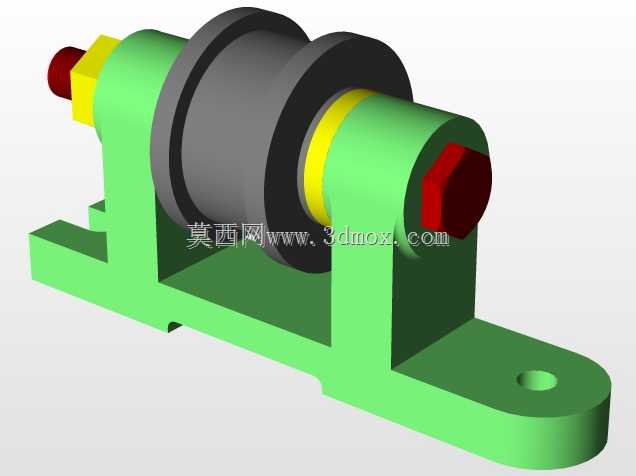

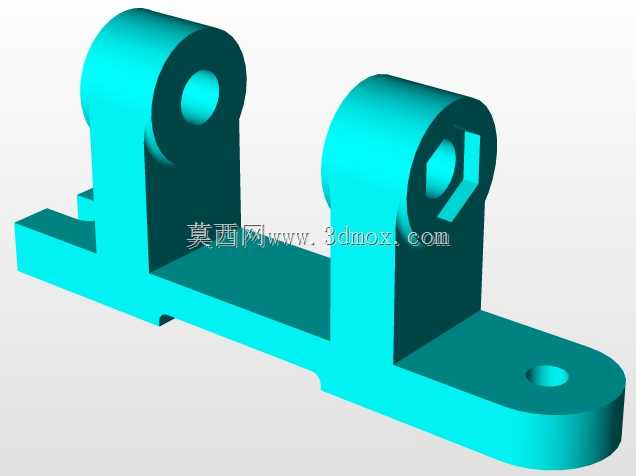

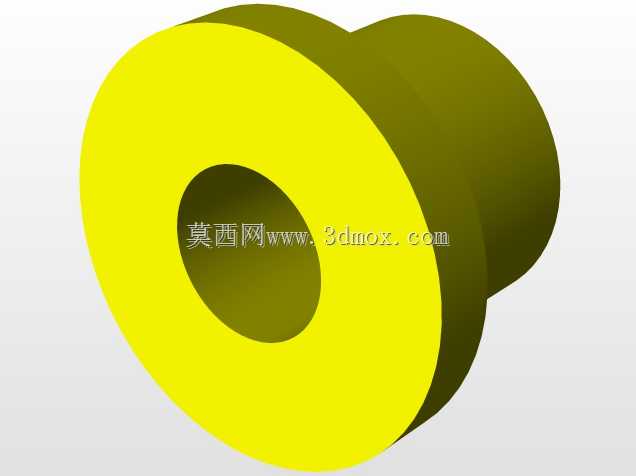

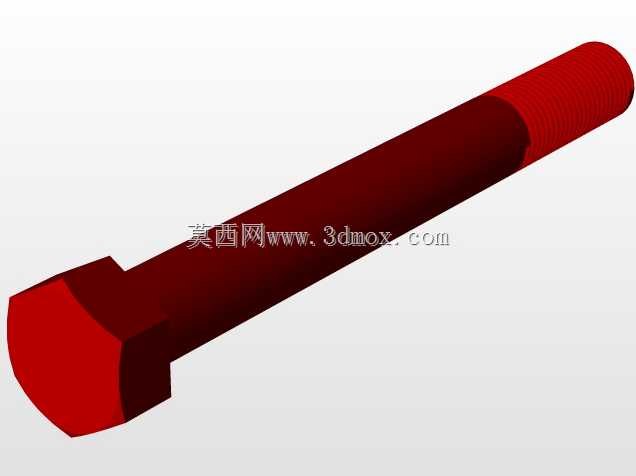

　　在带式传动系统的布局中，这类滑轮支架是承担轮体定位、载荷传递的核心支撑构件，常见于轻工输送线、小型动力传输单元、纺织机械张紧机构、农用机具传动组等场景中，区别于一体式铸造的重型轴承座，这类分体式装配的支架更适配中小载荷、轮距可调的传动布局，能在有限安装空间内完成滑轮组件的可靠固定，同时兼顾装配调试的便捷性。从功能特性来看，该支架采用双侧立板支撑结构，底部为一体化成型的安装底板，底板两端预留安装通孔，可通过螺栓直接固定在设备的安装基面或型材框架上，安装孔的间距预留了一定的调整余量，能适配安装基面的小幅孔位偏差，降低现场装配的对位难度。双侧立板的同轴孔位用于穿装滑轮的芯轴，孔位的同轴度公差控制在0.02mm以内，

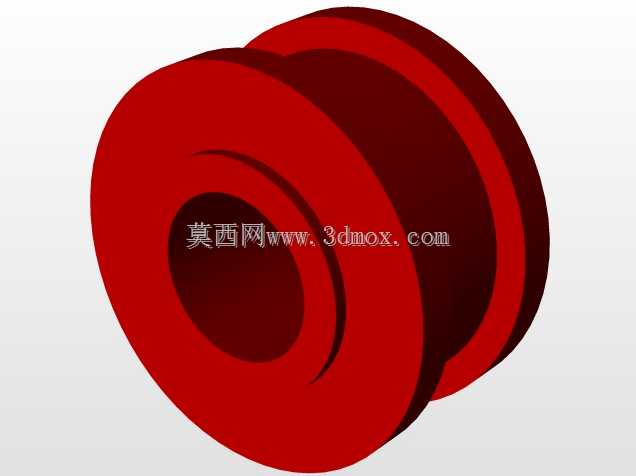

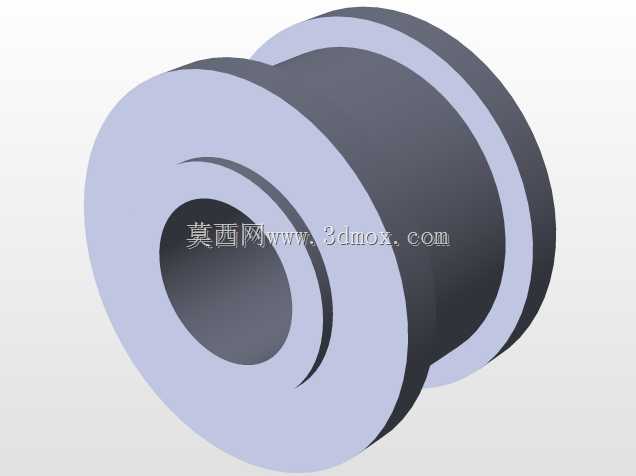

　　可避免芯轴装配后出现别卡问题，保证滑轮转动时的径向跳动量处于合理区间，减少传动过程中的皮带抖动与异常磨损。立板与底板之间采用圆弧过渡结构，而非直角直连，这种设计能有效分散支架承载时的应力集中点，在滑轮承受皮带张紧力的径向载荷时，避免立板与底板连接处出现应力断裂风险，适配长期交变载荷下的使用需求。设计思路上，该结构优先考虑了装配与维护的便捷性，滑轮组件可从支架上方直接放入两侧立板的定位槽内，穿入芯轴后通过轴端的紧固件完成轴向限位，无需将支架整体从设备基面拆卸即可完成滑轮的更换与维护，大幅降低后期运维的拆装工作量。支架的轮体容纳空间做了适配性加宽，可兼容不同宽度规格的皮带轮或滑轮，只要轮体的轴径与立板孔位匹配，即可在该支架上完成装配，

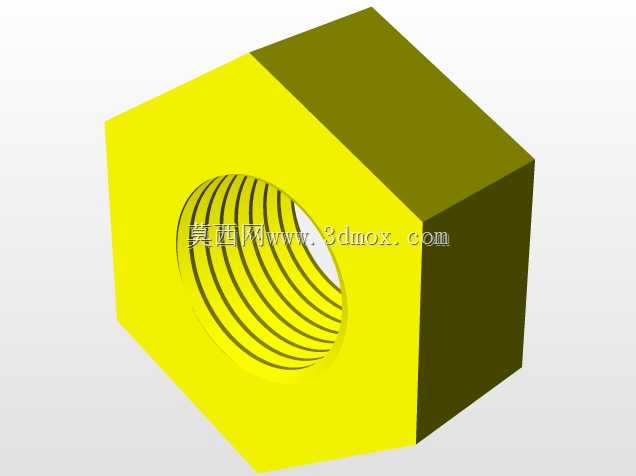

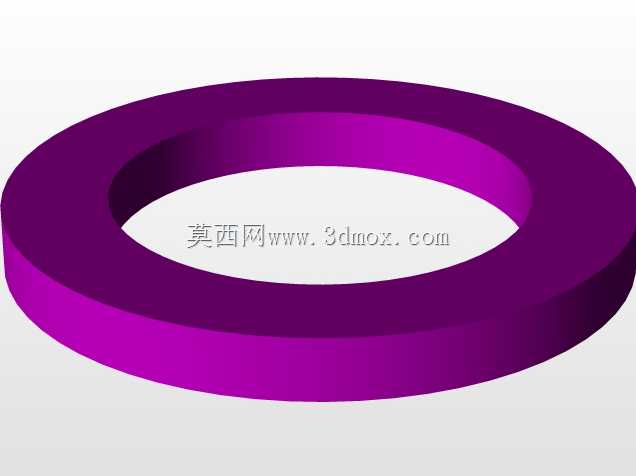

　　具备一定的通用适配能力。外形尺寸方面，支架整体长度根据适配轮体的直径做匹配设计，底板宽度略大于立板外侧间距，保证支撑的稳定性，立板高度满足滑轮转动时轮体最低点与底板上表面预留3-5mm的安全间隙，避免轮体转动过程中与底板发生剐蹭，同时控制整体高度不超出安装空间的竖向边界，适配紧凑布局的设备内部安装需求。安装边界上，底板的安装孔采用长圆孔与圆孔组合的形式，一侧圆孔作为定位基准，另一侧长圆孔可沿传动方向调整支架位置，实现皮带张紧度的微调，无需额外增设张紧轮结构即可满足传动带的张紧需求，简化整体传动结构。芯轴的轴端预留了紧固件安装空间，可采用轴端挡圈、锁紧螺母等多种轴向固定方式，适配不同转速、载荷工况下的防松需求。在实际使用中，

　　这类支架的载荷传递路径清晰，皮带的张紧力通过滑轮、芯轴传递到两侧立板，再通过立板分散到底板整体，最终通过安装螺栓传递到设备基面，整体受力均匀，在额定载荷下不会出现结构变形问题。针对不同的使用环境，该结构可通过更换材质适配不同工况，常规工况下采用工程塑料或普通碳钢材质即可满足使用需求，在有防腐要求的场景下可采用不锈钢材质或做表面喷塑、镀锌处理，拓展适用场景。结构上没有冗余的设计特征，所有结构特征都服务于支撑、固定、装配调整的核心功能，没有多余的装饰性结构，符合机械零部件的功能优先设计原则，建模过程中所有配合面都预留了合理的装配公差，装配间隙控制在合理范围，既不会出现装配过紧导致的组装困难，也不会因间隙过大出现运行晃动问题。
