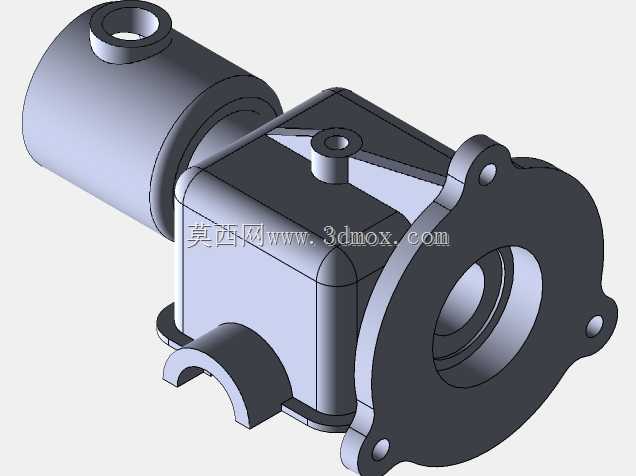

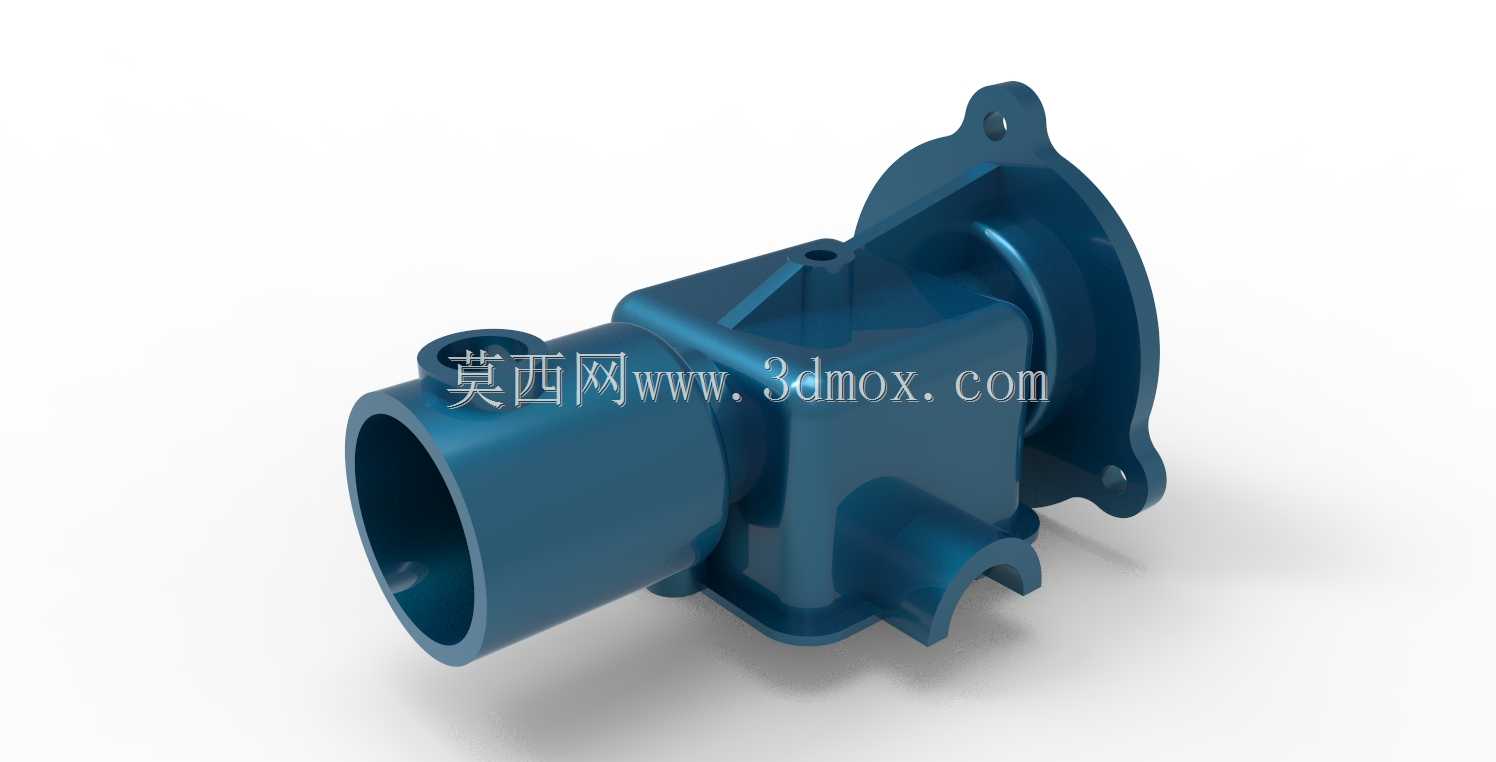

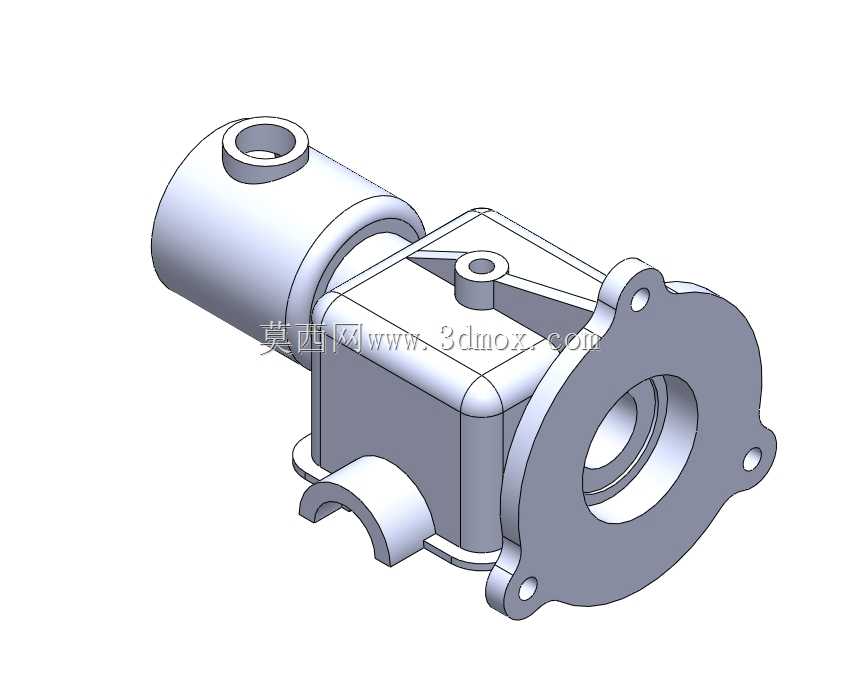

在中小功率传动系统的布局里,这类带侧置法兰接口的齿轮箱壳体,往往承担着动力换向、扭矩传递与部件防护的多重作用,常见于小型农机的动力输出单元、轻工输送线的驱动端、以及小型工程机械的辅助传动模块中。不同于常规对称结构的减速箱壳体,这个壳体的设计充分考虑了安装空间的局促性,将输入输出端采用非同轴的正交布局,侧置的圆筒状接口用于对接动力输入轴,端部带安装孔的法兰盘则直接与配套设备的安装基面贴合,省去了额外的转接支架,能有效压缩整套传动单元的轴向安装尺寸。

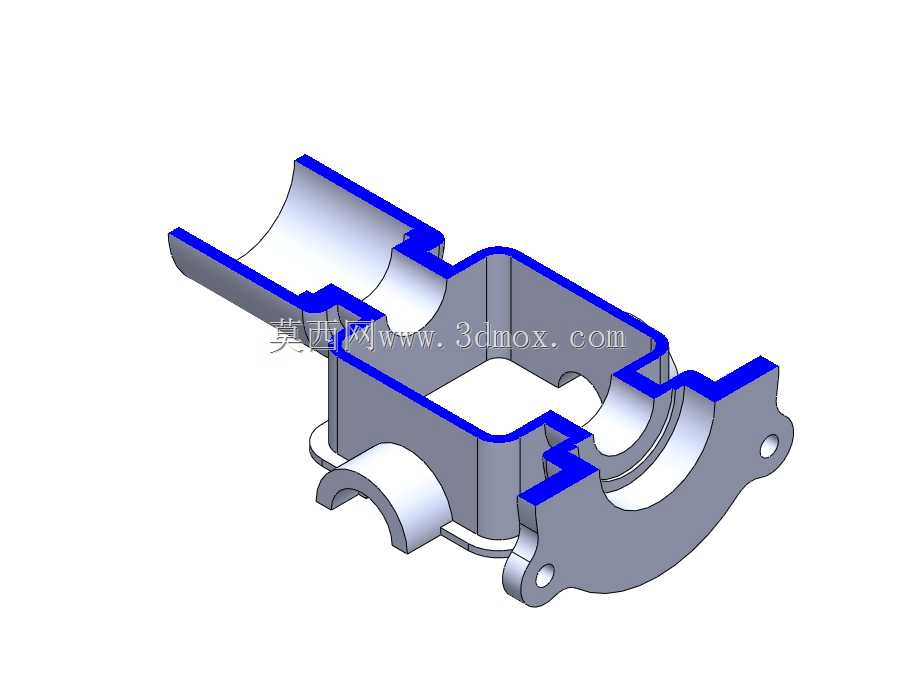

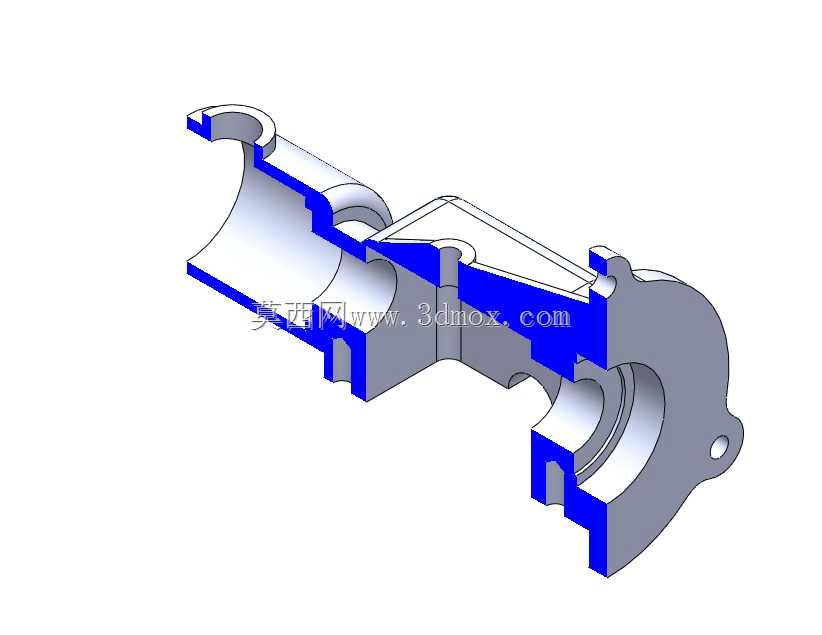

从结构功能上看,壳体的方形腔体部分是齿轮啮合的核心容纳空间,内部需要预留出齿轮副的运转间隙、润滑油的存储空间,同时还要兼顾壳体的刚性——腔体边角处做的圆弧过渡,并非单纯的外观处理,而是为了避免压铸成型时的应力集中,同时提升壳体在承受齿轮啮合径向力时的抗变形能力,毕竟如果腔体刚性不足,齿轮啮合时的中心距偏移会直接导致传动噪音增大、齿面磨损加剧。侧置圆筒接口的内径与输入轴的轴承外径匹配,接口端部的环形凸台是轴承的轴向定位面,能限制轴承外圈的轴向窜动,保证输入轴的运转精度;顶部的两个带孔凸台,一个用于安装透气塞,平衡箱体内外的气压差,避免长时间运转后箱体内温度升高、压力过大导致油封渗油,另一个小凸台则用于安装油位检测部件,方便日常维护时确认润滑油的存量。
设计这类壳体的时候,首先要敲定的是安装边界的约束条件:端部法兰的三个安装孔采用非均匀分布,是为了匹配配套设备端的安装孔位,避免安装时出现错位,法兰端面的粗糙度要求控制在Ra3.2以内,保证安装贴合后不会出现润滑油渗漏;侧置输入接口的轴线与法兰端输出轴线的垂直度公差需要控制在0.05mm以内,否则会导致锥齿轮啮合时出现偏载,严重缩短齿轮的使用寿命。壳体的壁厚设计采用了渐变式处理,轴承安装位、法兰连接位的壁厚比腔体侧壁厚2mm左右,这些位置是受力集中的区域,适当增加壁厚能在不整体增加壳体重量的前提下,提升整体结构强度;底部的半圆弧凸台是放油口的预留位置,位置设置在腔体的最低处,能保证换油时箱体内的废油可以完全排空,避免残留的旧油杂质加速新油的氧化变质。

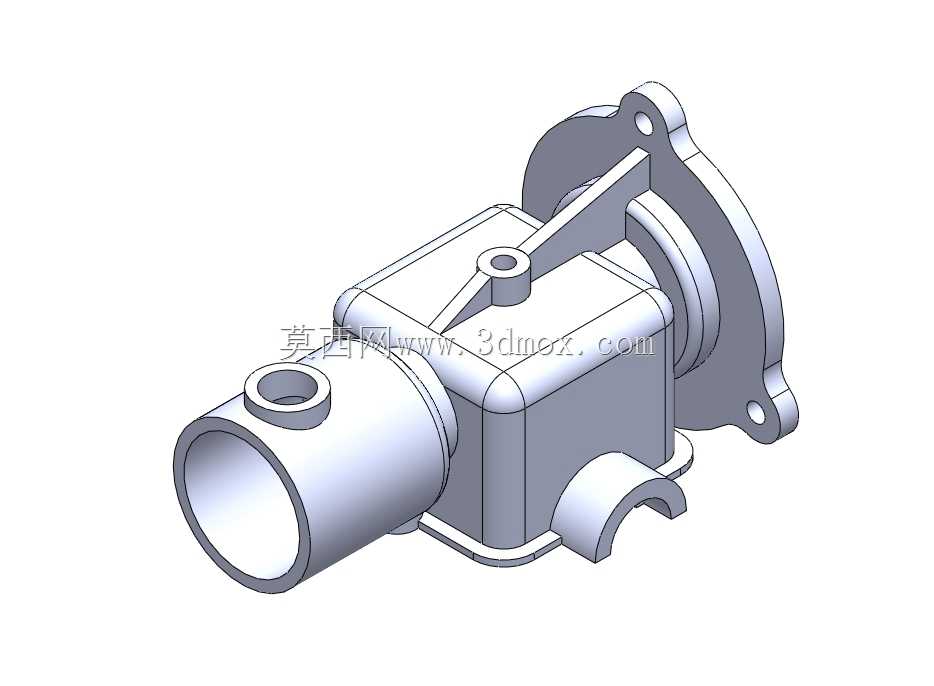

在实际的建模过程中,需要优先确认各轴系的中心距尺寸,再反向推导壳体的内部型腔尺寸,型腔的内壁要与齿轮齿顶圆保留至少3mm的间隙,避免齿轮运转时与壳体内壁发生剐蹭,同时这个间隙也能保证润滑油可以顺利流动,带走齿轮啮合产生的热量。外部的安装凸台、加强筋的布局要顺着受力方向设置,比如连接法兰与方形腔体之间的斜向加强筋,就是为了抵消齿轮啮合时产生的倾覆力矩,避免法兰连接位置出现断裂。另外,壳体的所有边角都做了圆角处理,除了工艺性的考虑,也能减少搬运、安装过程中尖锐边角带来的磕碰损伤,同时避免压铸过程中出现尖角位置的填充不足、冷隔等缺陷。

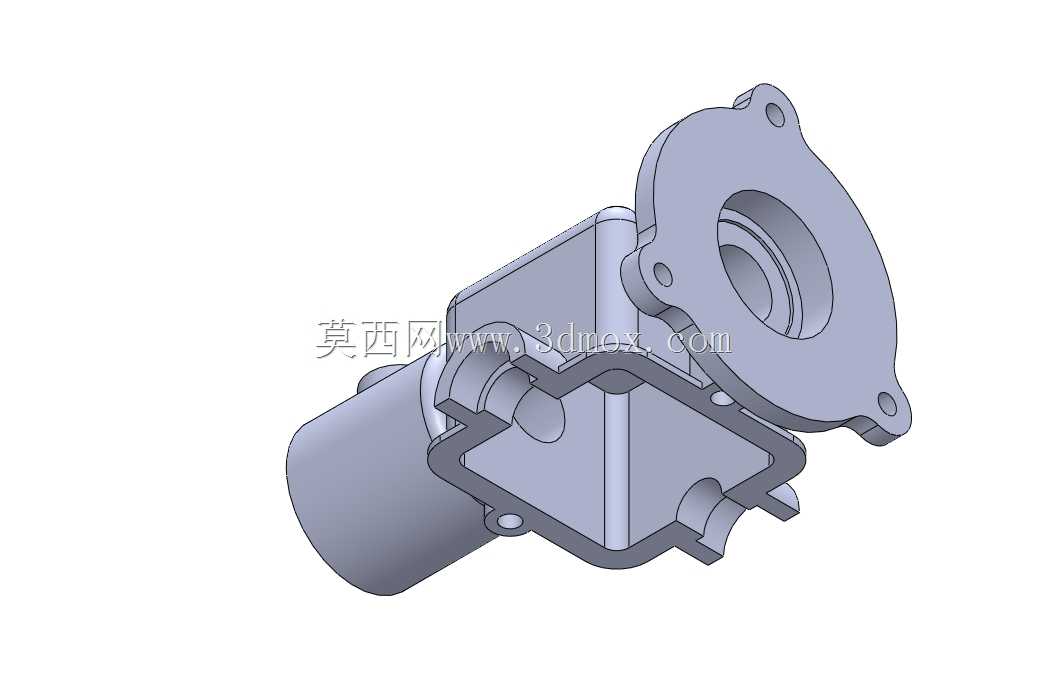

这类壳体的材质一般选用压铸铝合金,在满足刚性要求的前提下能有效降低整体重量,适合对安装重量有要求的移动设备场景;如果是用于重载工况,也可以替换为铸铁材质,只需要适当调整壁厚的拔模斜度即可适配铸造工艺。在装配环节,壳体的结合面需要加工出密封槽,安装密封圈后能实现IP65级别的防护,可用于多粉尘、有轻微溅水的工作环境,比如户外的输送设备、园林机械的传动单元,都能适配这类结构的齿轮箱壳体。
