锥齿轮轴系支撑传动组件结构设计

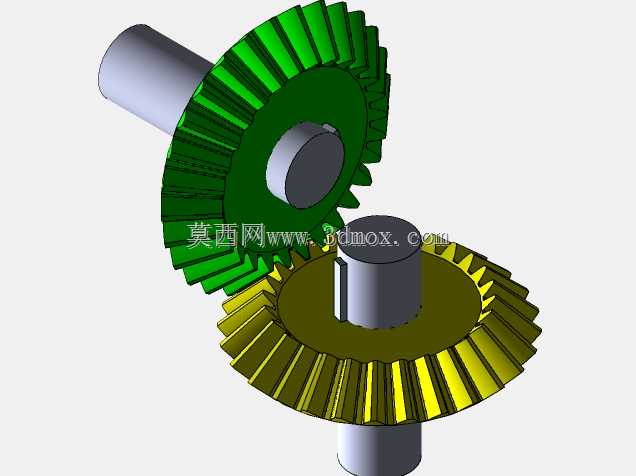

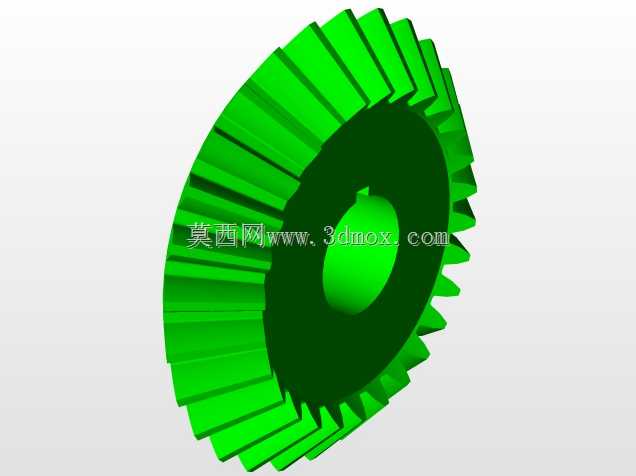

　　这套锥齿轮轴系支撑结构，主要应用在中小功率的交错轴传动场景中，常见于轻工输送设备的转角动力传递、小型机床进给机构换向、包装机械的动力分流模块这类需要90度变向传递扭矩的工位。实际运行过程中，两个相互啮合的伞齿轮分别承担输入与输出端的动力衔接，下部的轴系通过轴承实现径向与轴向的双向定位，抵消锥齿轮啮合时产生的轴向分力，避免传动过程中出现齿轮错位、啮合间隙超差的问题。

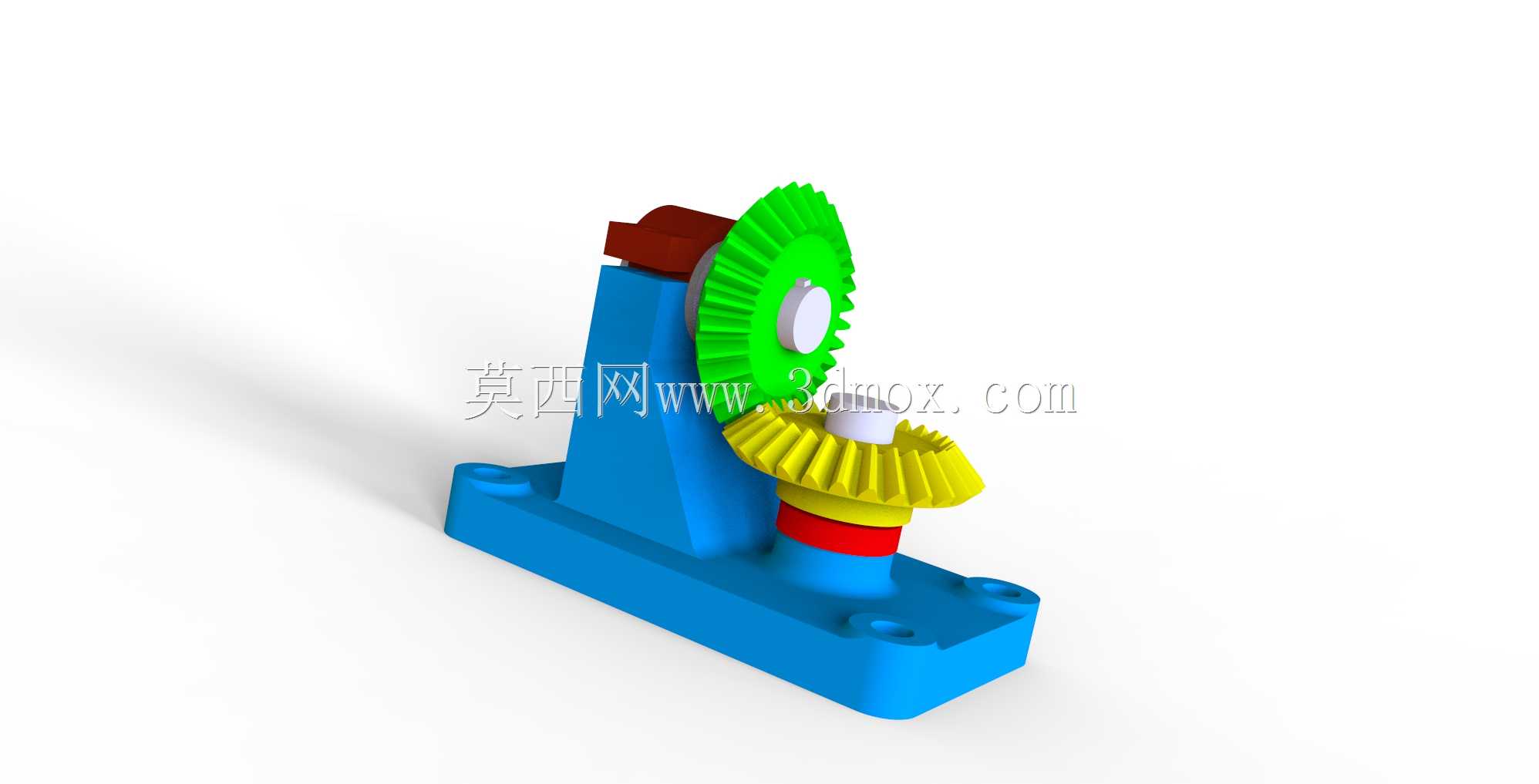

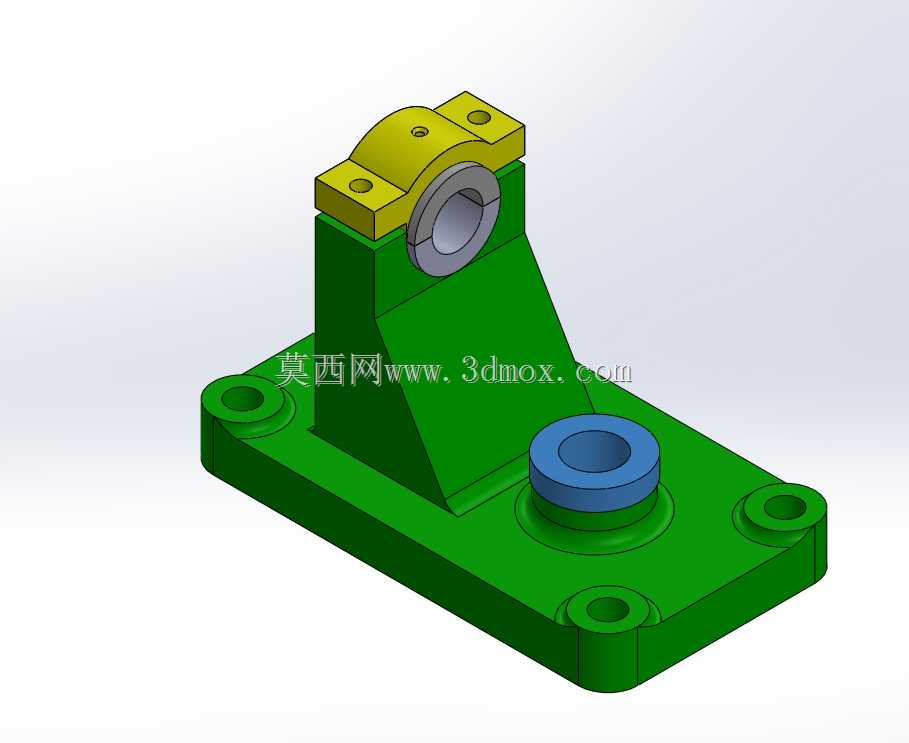

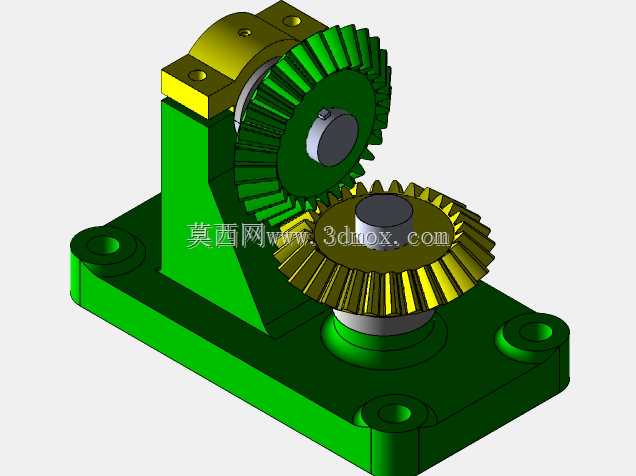

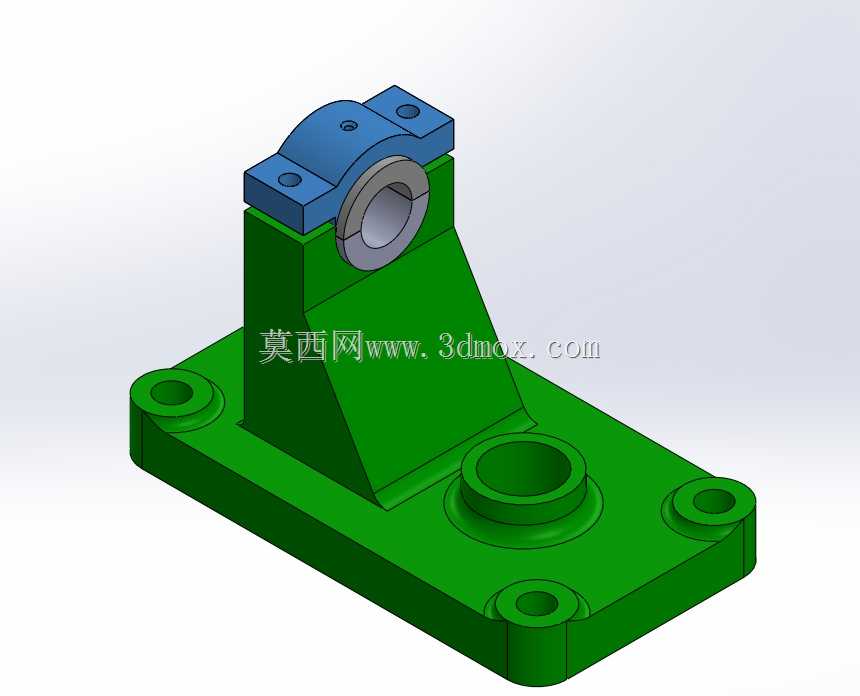

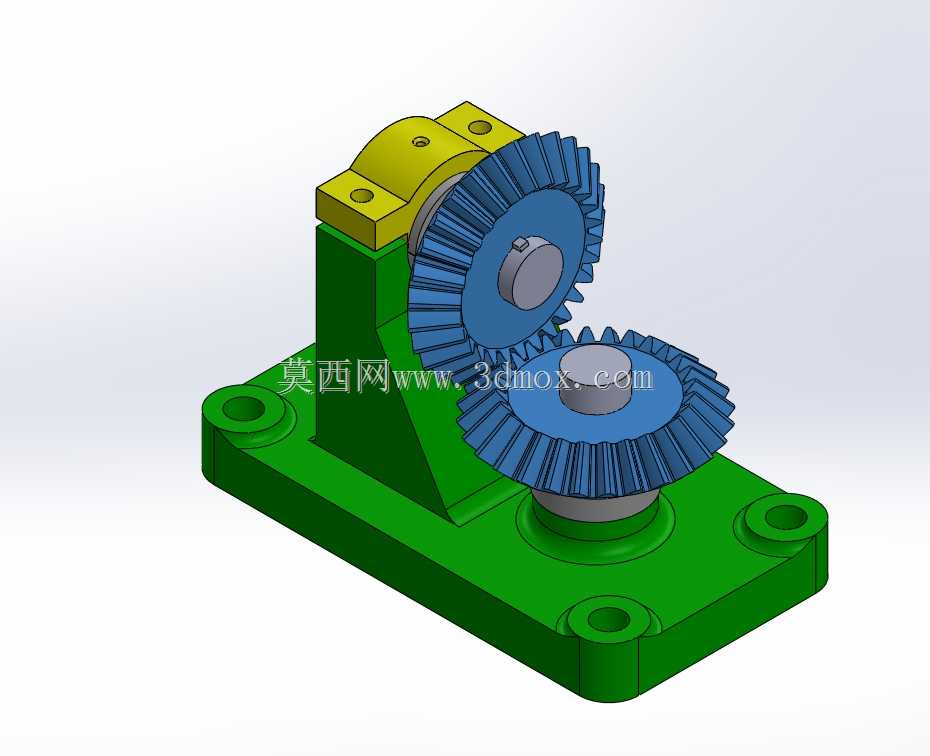

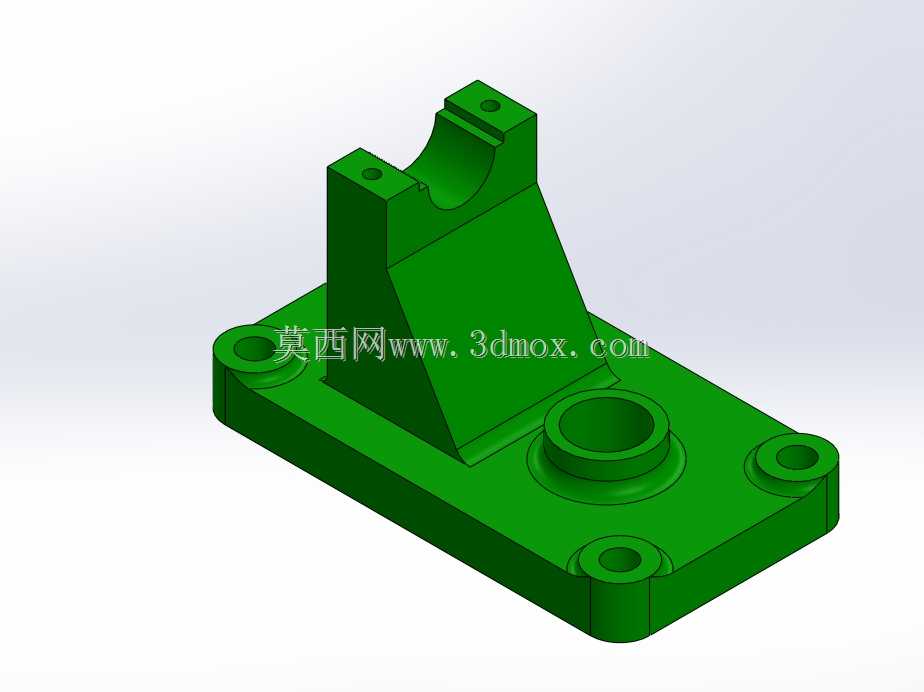

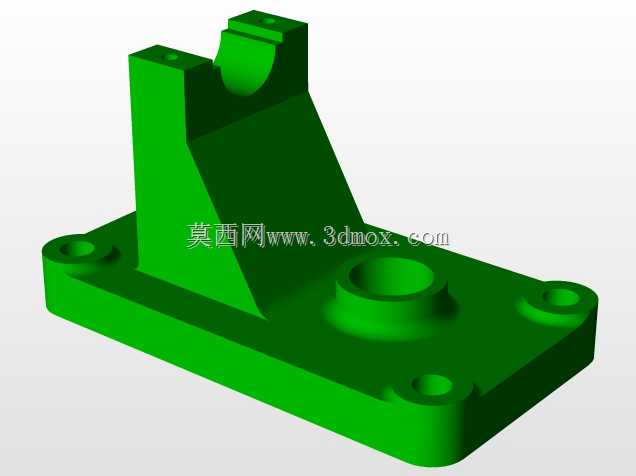

　　从结构设计逻辑来看，底部的一体式安装基座采用带安装孔的平板式结构，四个沉头安装孔分布在基座四角，安装时可以直接通过螺栓固定在设备的安装基准面上，基座的立板部分承担轴承座的支撑功能，将输入轴的支撑点与输出轴的支撑点整合在同一个基座上，能最大程度保证两个轴系的位置精度，减少分体式装配带来的同轴度、垂直度误差，避免后续运行中出现齿轮偏磨、噪音过大的问题。上部的锥齿轮轴通过轴承嵌套在立板的安装孔内，下部的锥齿轮轴垂直布置，两个齿轮的啮合点处于立板的避让空腔内，既可以保证齿轮啮合时的润滑空间，也能避免外部杂物直接进入啮合区域造成齿面损伤。

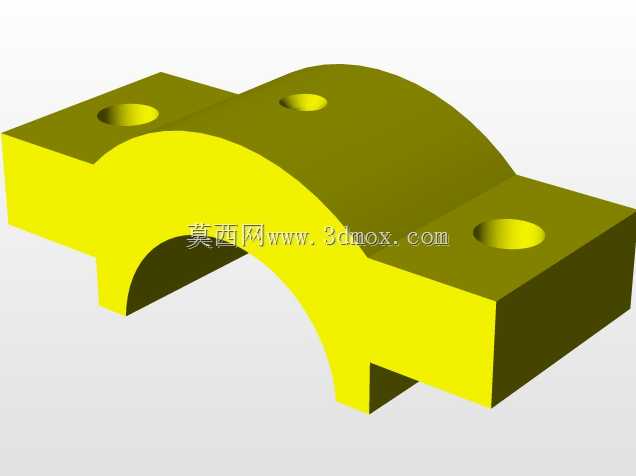

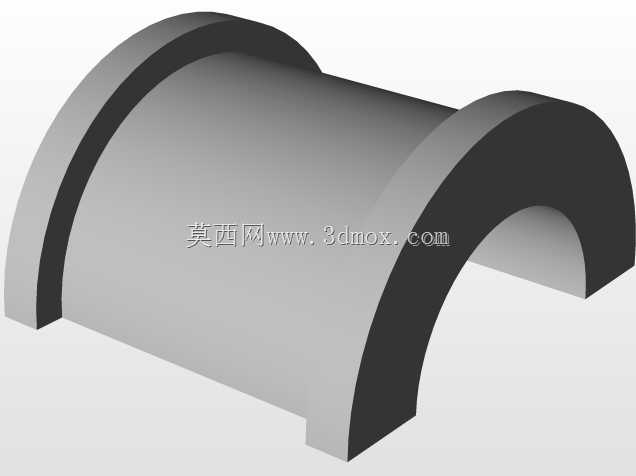

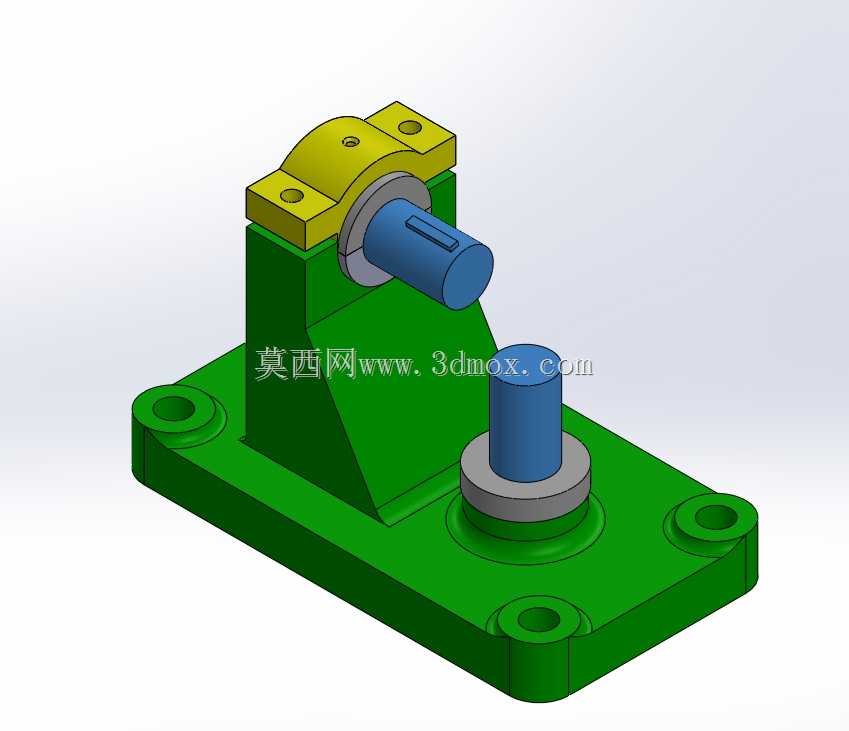

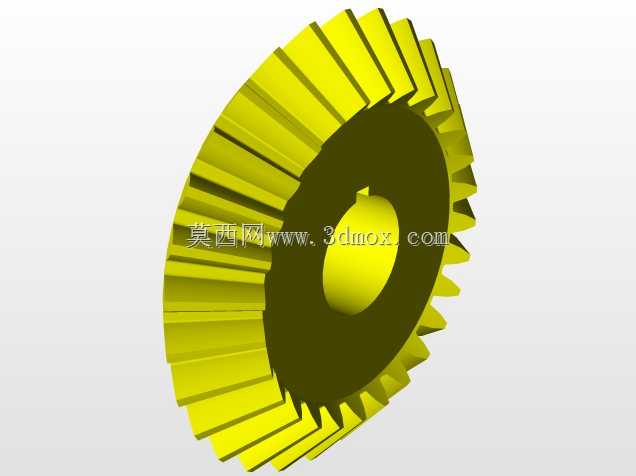

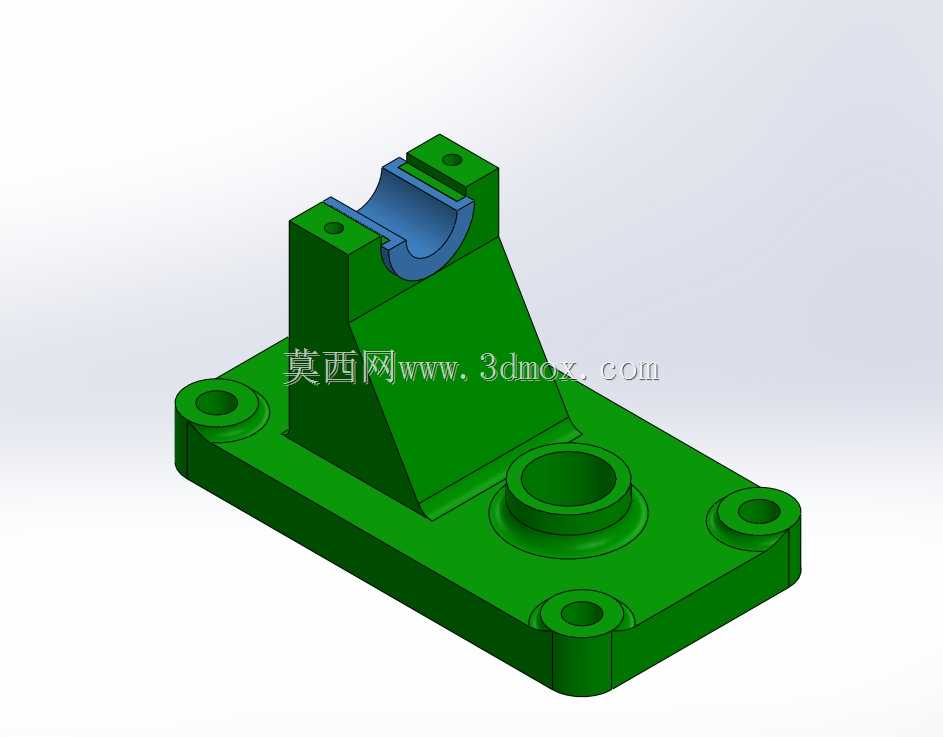

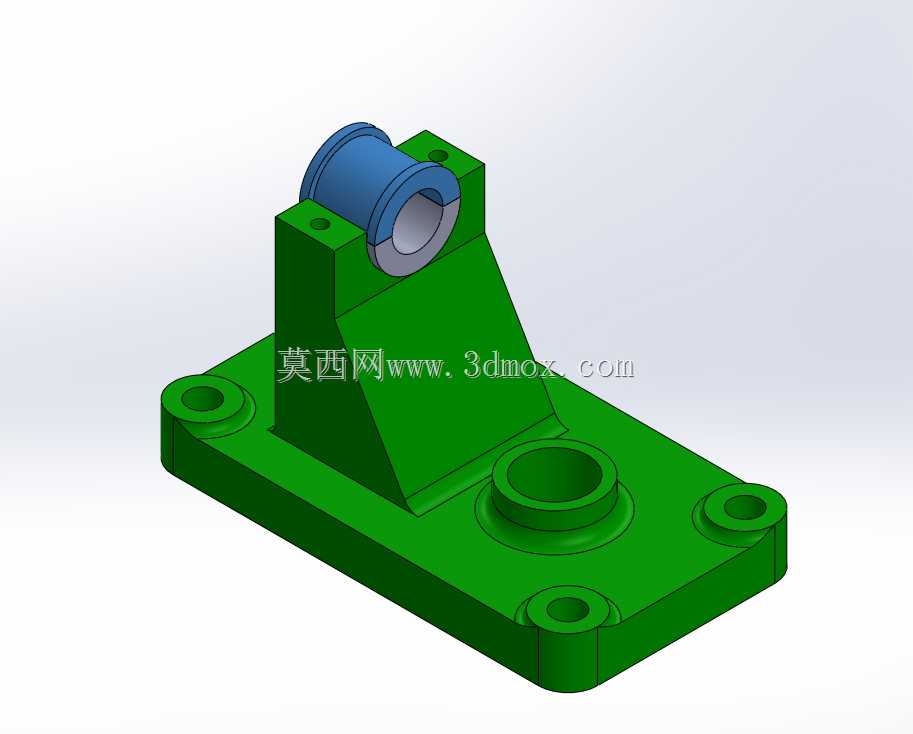

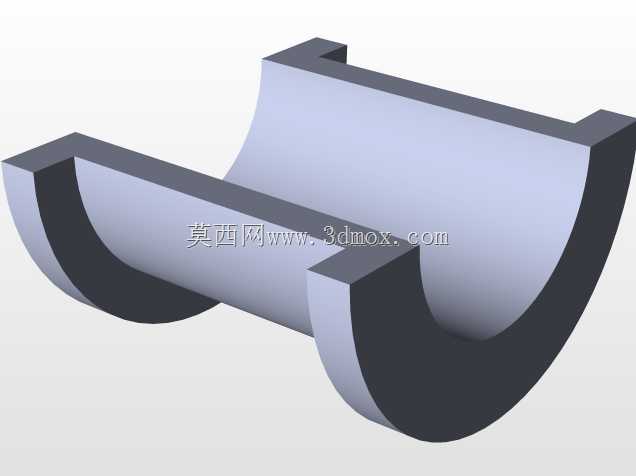

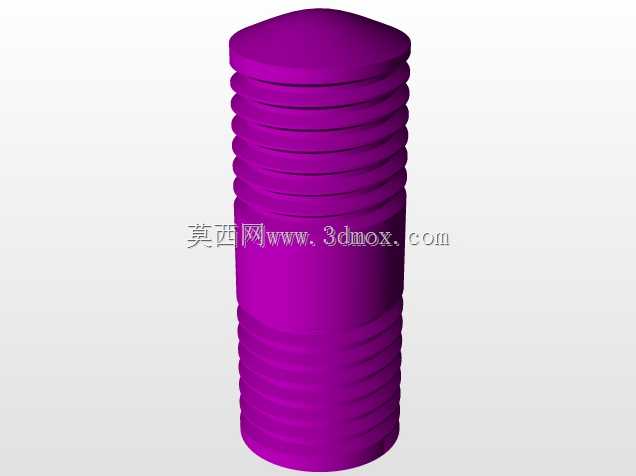

　　轴系的定位设计上，两个轴的轴承位置都预留了轴肩定位结构，轴承内圈通过轴肩实现轴向限位，外圈则与基座的安装孔过渡配合，同时在轴的外端设置了轴用挡圈的安装槽，防止运行过程中轴承出现轴向窜动。齿轮与轴的连接采用键连接结构，保证扭矩传递的可靠性，轴上的台阶结构同时承担齿轮的轴向定位作用，避免齿轮在受轴向力时出现位置偏移。基座的立板与底板之间设置了加强筋结构，提升整体支撑刚度，避免在传递较大扭矩时立板出现形变，导致齿轮啮合间隙变化。

　　安装边界方面，基座底板的长宽尺寸适配多数小型设备的安装工位，安装孔的孔距符合常规的通用安装标准，不需要额外加工过渡安装板即可直接适配多数现有设备的安装面。轴系的伸出端长度预留了标准的联轴器安装位置，可以直接匹配标准规格的联轴器与动力端、负载端连接，不需要额外调整轴伸长度。整体结构的外形轮廓没有突兀的外凸结构，所有棱角位置都做了工艺倒角，既避免装配过程中出现锐边划伤，也能减少运行过程中应力集中的问题。

　　实际选型使用时，需要注意两个锥齿轮的啮合侧隙调整，装配时可以通过调整轴承处的垫片厚度，微调轴的轴向位置，将齿轮啮合侧隙控制在合理范围内，保证传动平稳性。轴承选型上适配深沟球轴承与推力轴承的组合配置，既可以承担径向载荷，也能承受锥齿轮传动产生的轴向载荷，适合转速不超过1500rpm、传递扭矩在50N·m以内的传动工况。整个结构的零件拆分合理，没有复杂的异形曲面结构，所有机加工面都符合常规的机加工工艺要求，不需要特殊的加工设备即可完成生产制造，装配流程简单，后续维护时只需要拆卸端盖即可更换轴承或者调整齿轮间隙，维护成本较低。
