可调节式机械活动支撑支架结构设计

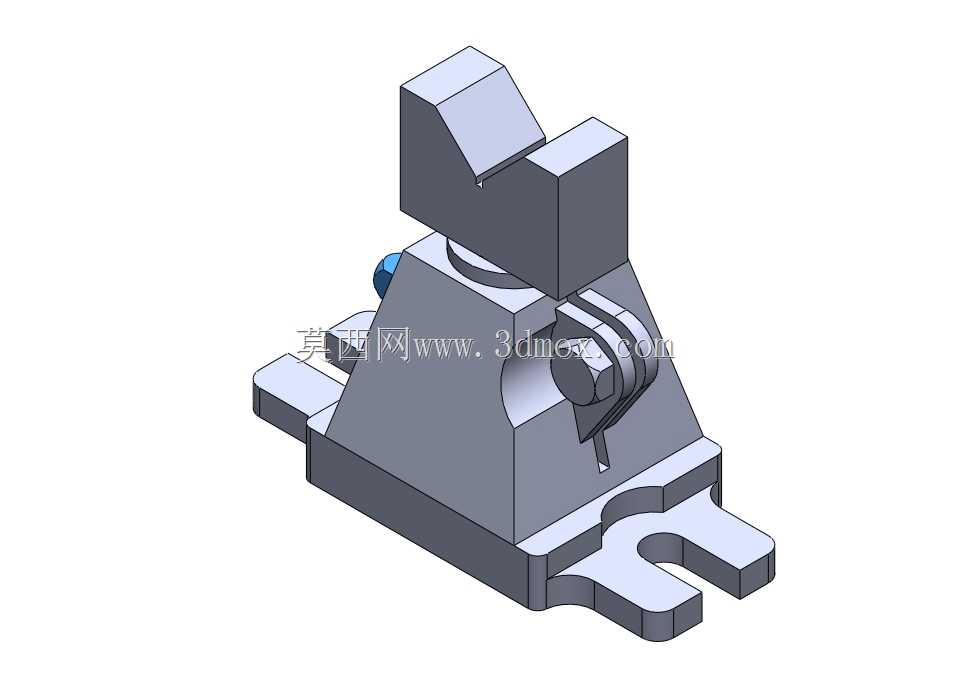

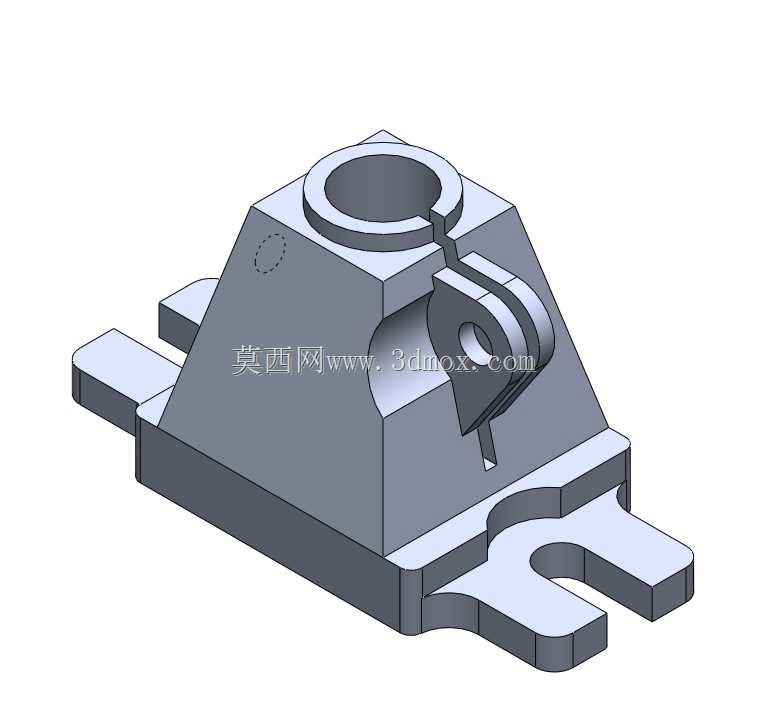

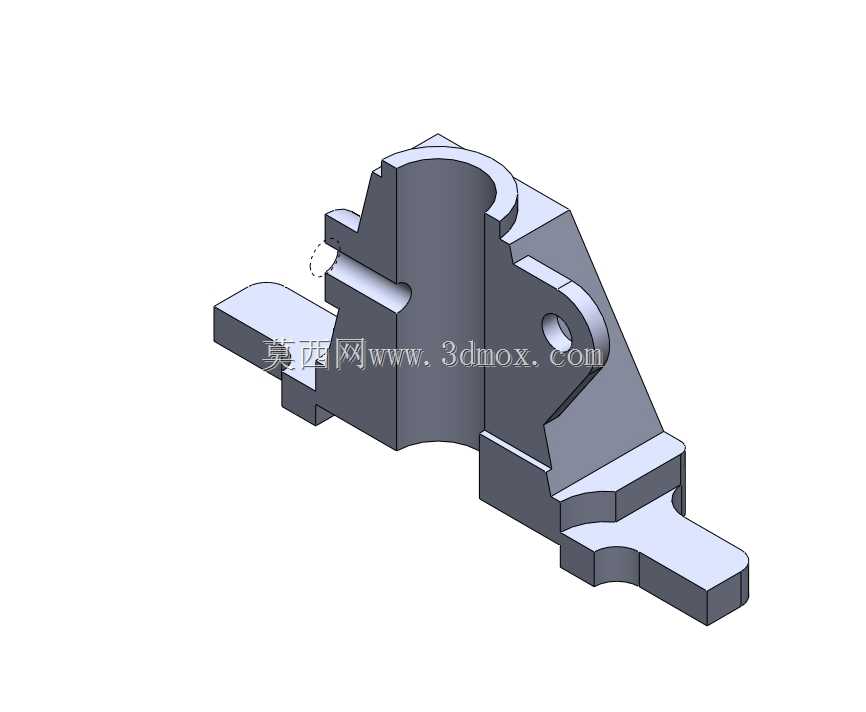

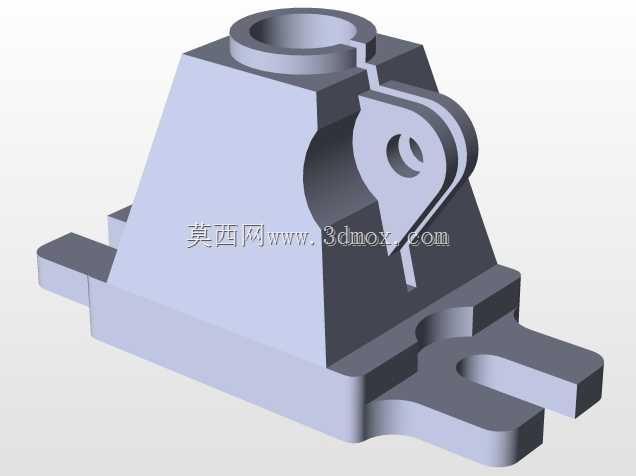

　　在工装夹具、小型自动化工作站以及非标设备的工位布局中，这类活动支架常被用作工件的侧向定位支撑、可翻转压合的承载基座，或是小型检测工位的可调式承载构件，适配多批次小批量生产中频繁换型的定位需求，相比固定式支撑座，它能通过上部的铰接翻转结构快速切换支撑高度与避让姿态，减少换型时的拆装调整工作量。从结构功能来看，底座采用双侧带开口安装耳的设计，安装耳上的U型槽可适配一定范围内的安装孔位偏差，安装时无需严格对齐孔位，能通过螺栓在槽内的微调补偿底座安装的位置误差，降低现场安装的对位难度。底座主体为梯形棱台结构，这种结构形式在同等耗材用量下拥有更高的结构刚性，上部承载时的应力会顺着棱台的斜面向下均匀传递到底座安装面，

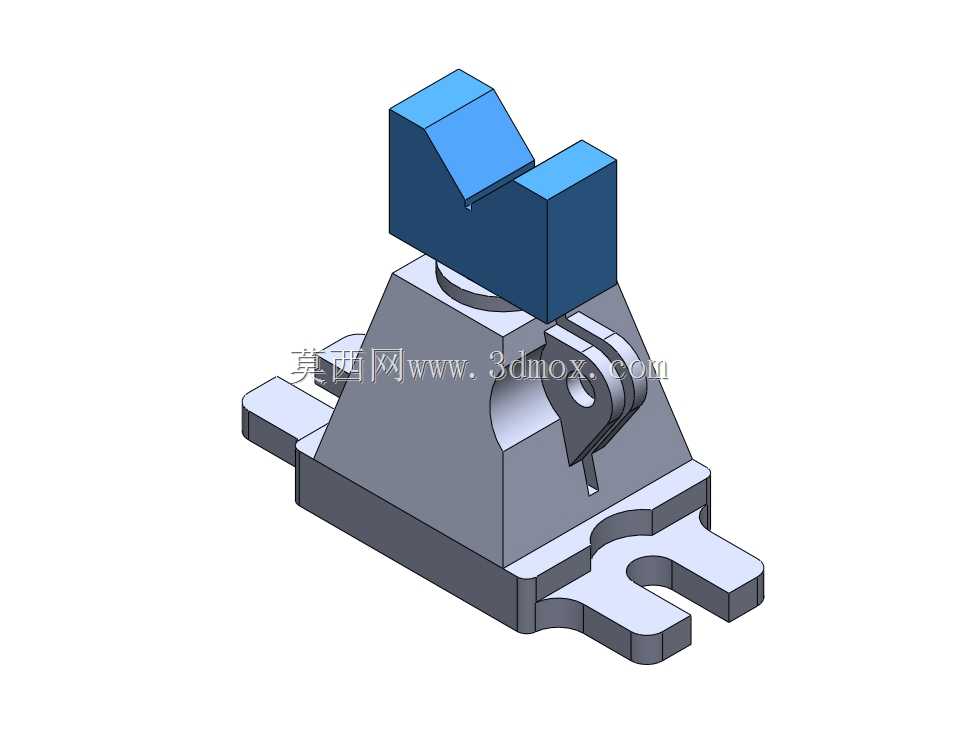

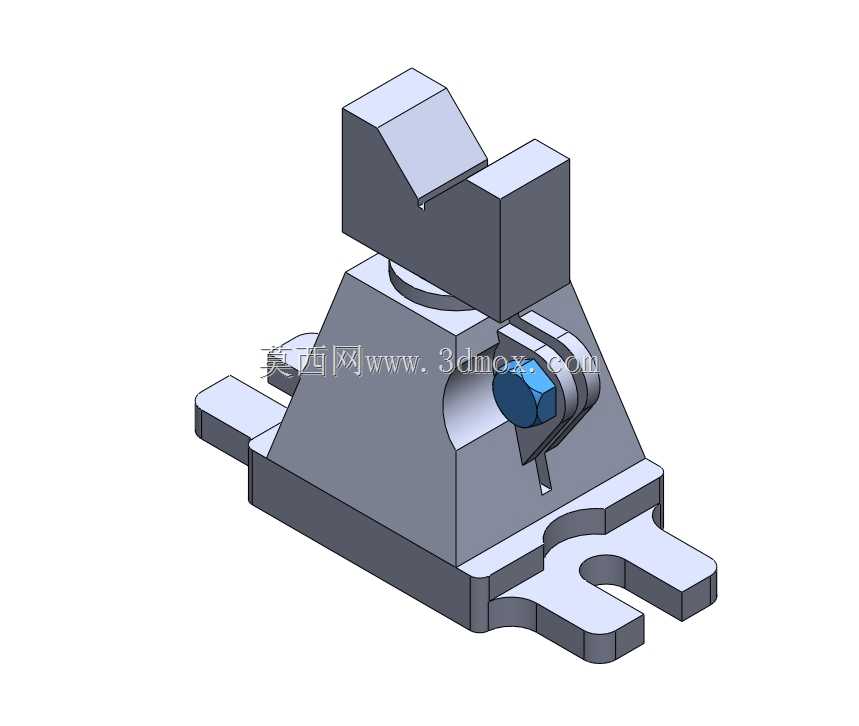

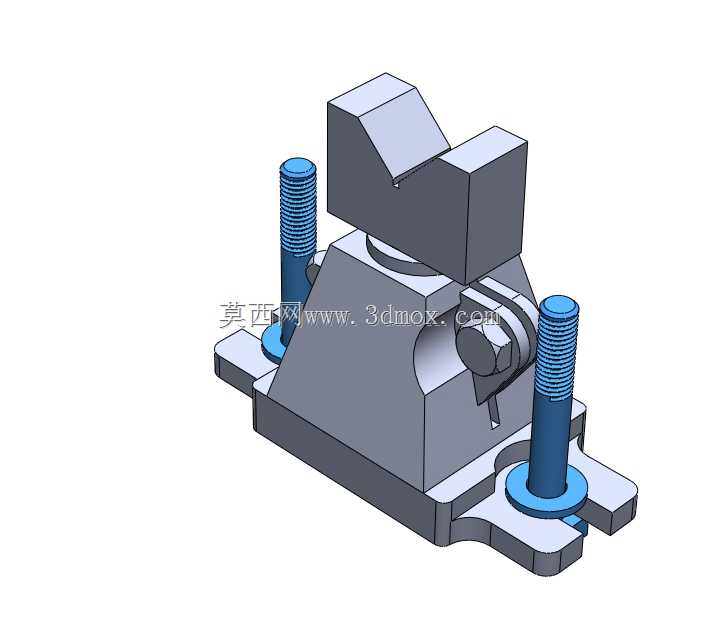

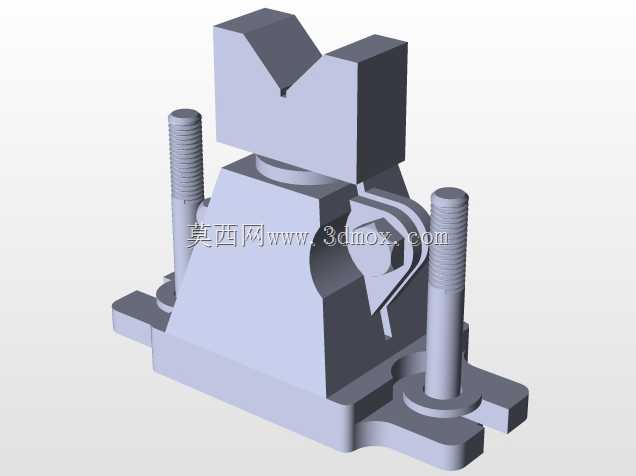

　　避免局部应力集中导致的支架变形，长期承受交变载荷时也能保持结构尺寸的稳定性。上部的两个块状支撑块采用分体式设计，通过中间的铰接锁紧机构与底座连接，铰接轴的配合间隙控制在0.02mm以内，既保证翻转动作的顺畅，又不会因间隙过大导致支撑定位精度超差，锁紧机构采用偏心压块结构，扳动侧面的锁紧拨杆时，偏心轮会压紧铰接座的配合面，实现上部支撑块的无间隙锁止，锁止后支撑块的位置重复定位精度可控制在0.05mm以内，满足普通机加工工位的定位精度要求。设计过程中，首先要确定底座的安装边界尺寸，底座总长度控制在120mm左右，宽度控制在80mm区间，整体高度不含上部支撑块时为65mm，这个尺寸规格可以适配多数小型工装台的T型槽间距，

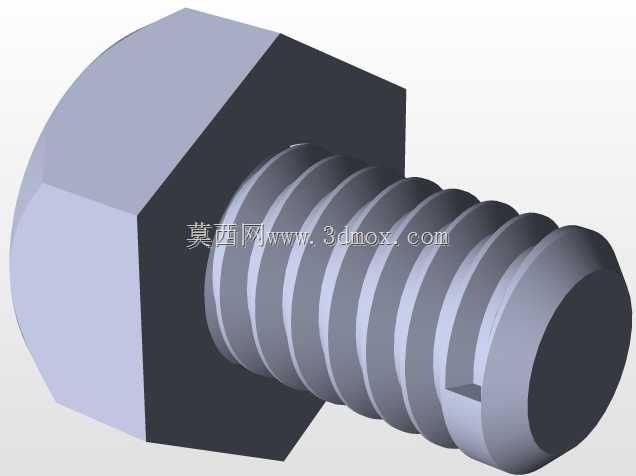

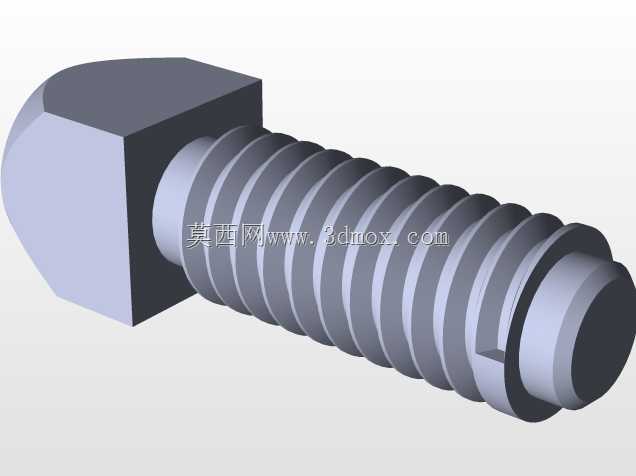

　　安装时可直接通过T型螺栓固定在工作台面上，无需额外制作过渡连接板。上部支撑块翻转后的最大抬起高度为35mm，可支撑的工件厚度范围覆盖10mm到40mm，支撑块的顶面做了15度的斜角处理，贴合工件时能形成线接触定位，避免面接触时因工件表面毛刺导致的定位不稳，同时斜角结构也能在支撑块翻转落下时起到导向作用，不会与工件边缘发生卡滞。铰接部位的销轴采用40Cr材质调质处理，表面硬度达到HRC28-32，配合面的粗糙度控制在Ra1.6，保证长期反复翻转磨损后仍能保持配合精度，锁紧偏心轮的工作面做了发黑处理，提升防锈能力与耐磨性能，避免车间内的切削液、油污腐蚀导致锁紧力下降。在实际应用场景中，这类支架可以成对使用在焊接工装的两侧，

　　作为薄板焊接时的侧向顶紧支撑，焊接完成后扳开锁紧拨杆翻下支撑块，就能直接吊走工件，无需拆卸螺栓；也可以单个使用在小型装配工位，作为线束插接、小零件压装时的承载支撑，根据装配零件的高度快速调整支撑块的角度，找到最适合操作的支撑高度。设计时还考虑了车间的日常维护需求，铰接部位预留了注油孔，可定期注入润滑脂减少磨损，所有外露的棱边都做了R2的倒角处理，避免操作时划伤工人，底座的底部做了0.5mm的凹槽，安装时可在凹槽内嵌入橡胶密封条，防止切削液、铁屑进入支架底部的安装缝隙，减少清理难度。整体结构没有采用复杂的曲面造型，所有特征都可通过普通的铣削、钻削工艺加工完成，加工成本较低，适合批量制作后在车间内多工位通用配置，相比定制化的专用支撑座，这类通用活动支架的复用率能提升60%以上，减少工装物料的库存积压。
