十字交叉轴连接用钩状万向铰接结构

　　这类钩状铰接结构常被用在中小功率传动系统的轴线偏置补偿场景里，比如轻工设备的进给传动链路、小型农用机具的动力传递段、自动化生产线的错位轴对接工位，都能见到这类结构的实际应用。它不需要严格保证两根对接轴的同轴度，允许两轴在一定角度范围内存在相对偏摆，补偿安装过程中产生的轴线偏移误差，抵消设备运行时机架振动带来的轴系错位影响，避免刚性连接状态下轴承受额外径向力导致的过早磨损、键槽崩裂等故障。

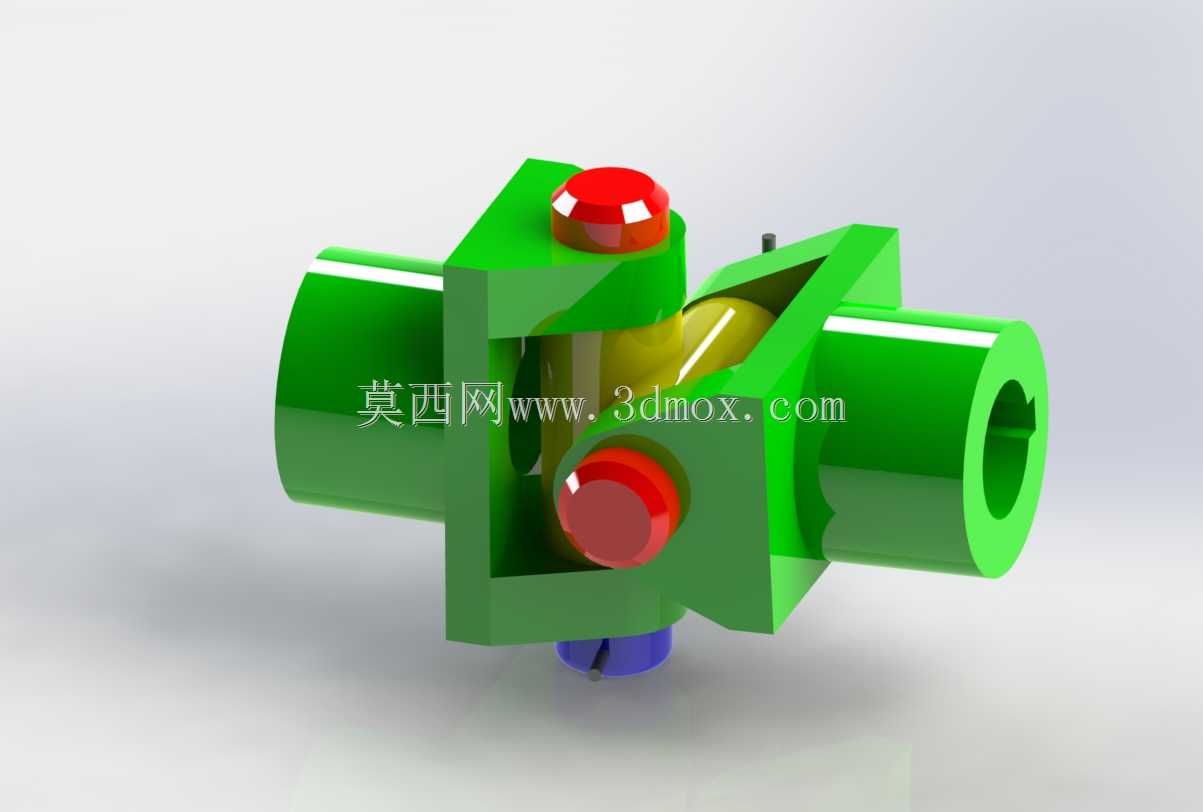

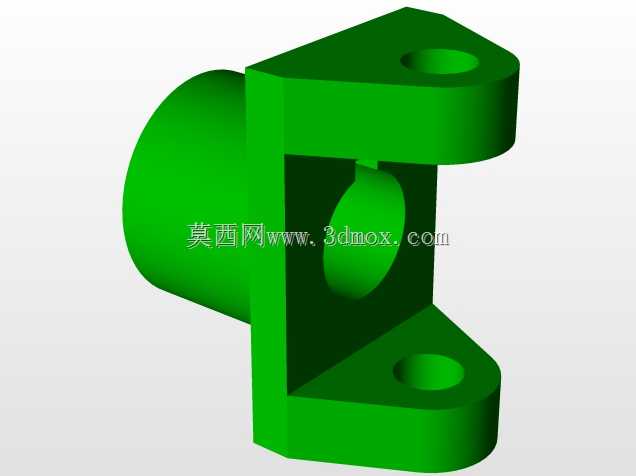

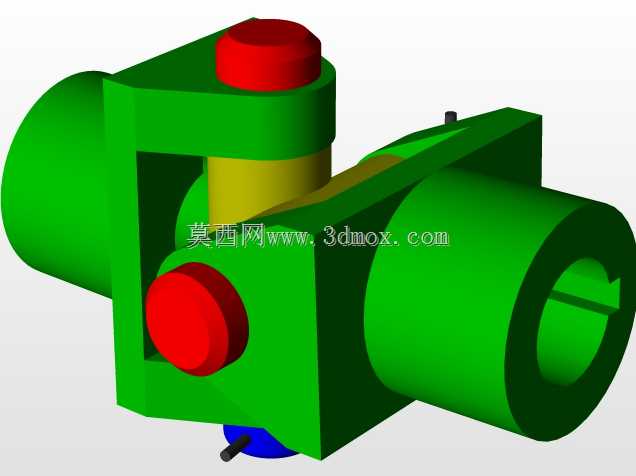

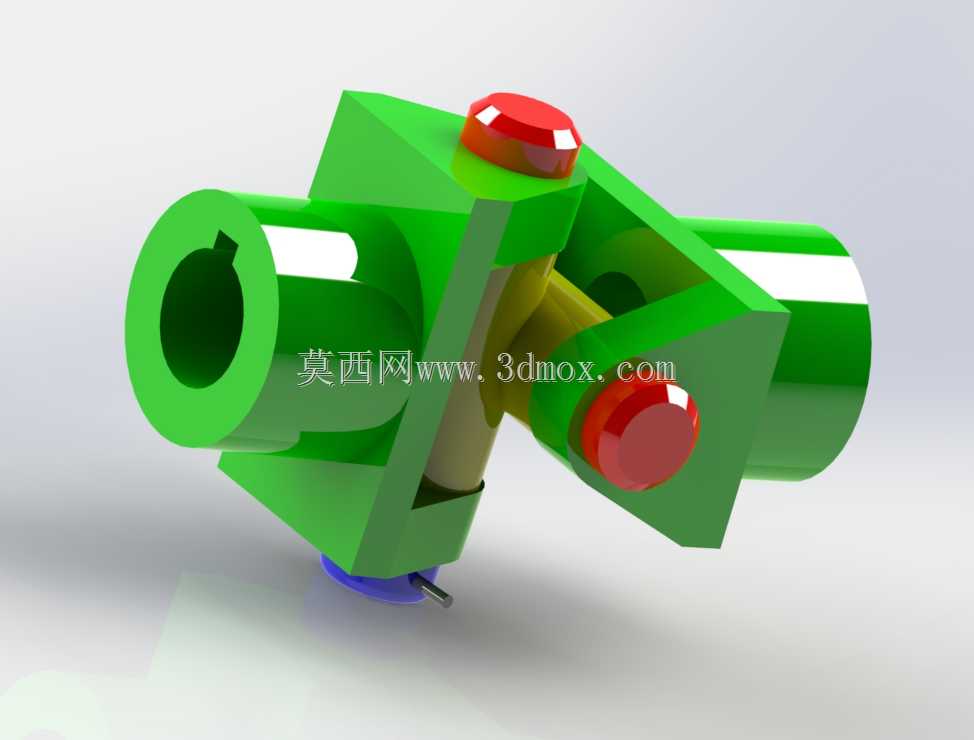

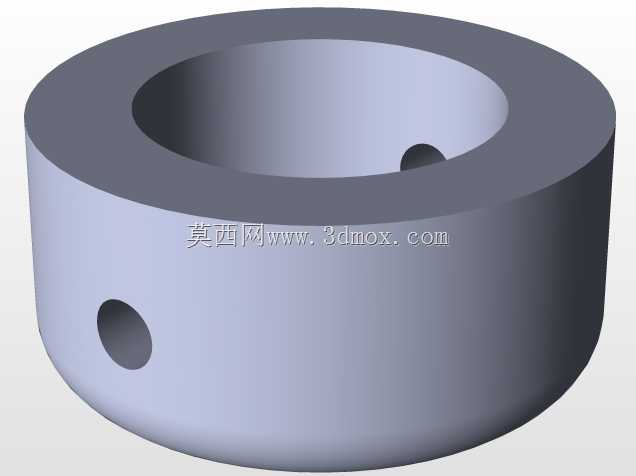

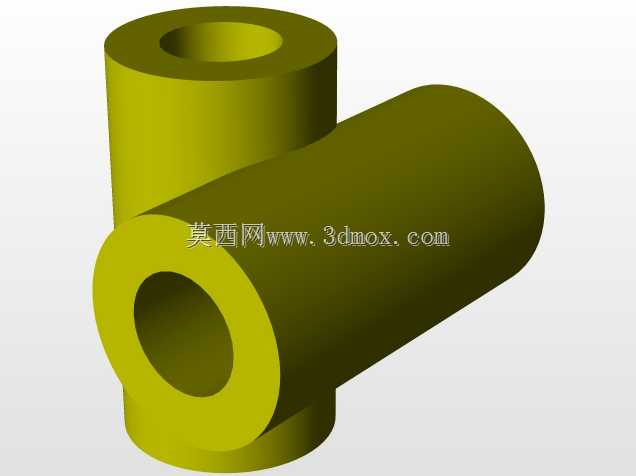

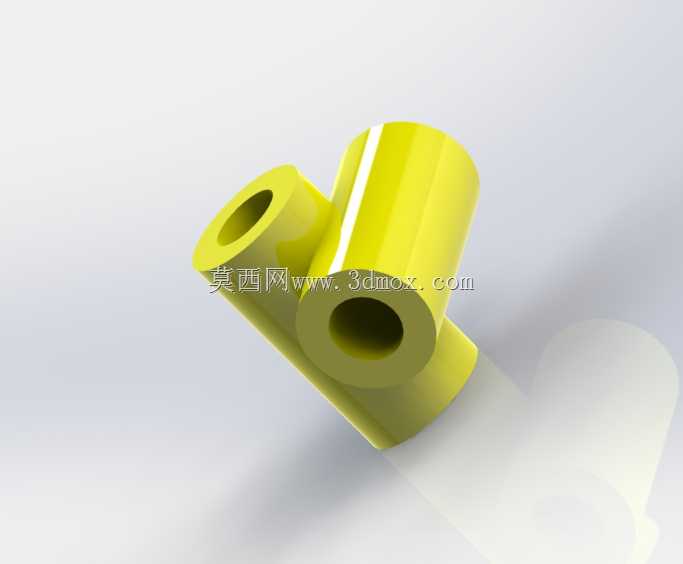

　　从功能特性上看，这个结构采用十字交叉的布置形式，两个带通孔的对接筒体分别对应输入、输出轴的安装位，筒体内孔可根据对接轴的直径做公差适配，通常采用H7/k6的过渡配合，保证轴装入后不会出现旷量，同时方便拆装维护。中间的铰接核心采用两个正交布置的销轴作为转动副，销轴端部设置的限位端盖可以防止销轴在运转过程中脱出，端盖与主体结构之间预留有微小的转动间隙，既保证铰接转动的灵活性，又不会出现过大的窜动量。主体的绿色部分为结构承力件，承担传动过程中的扭矩传递，两个红色端盖对应销轴的轴向限位结构，底部的定位凸台可用于安装时的辅助定位，方便装配时快速找准结构的安装基准。

　　设计这类结构的时候，首先要核算传递的额定扭矩，根据扭矩值反推销轴的剪切强度、筒体连接部位的挤压强度，避免大负载下出现销轴剪断、筒体开裂的问题。铰接副的转动角度范围需要根据实际使用场景的最大偏角来确定，通常这类小型铰接结构允许两轴的最大偏角在15°到25°之间，角度过大会导致销轴受力状态恶化，接触应力急剧上升，缩短结构的使用寿命。结构的外形采用对称式布置，保证运转过程中的动平衡性能，减少高速转动时产生的离心振动，两个对接筒体的外圆直径保持一致，安装法兰面的端面垂直度需要控制在0.02mm以内，保证轴连接后不会出现端面跳动超标的问题。

　　安装边界方面，这类结构的整体径向尺寸需要匹配安装工位的预留空间，两个对接筒体的轴向长度要保证轴插入后有足够的配合长度，通常配合长度不小于轴径的1.2倍，保证键连接的受力面积足够。销轴的安装位置位于结构的几何中心，两个销轴的轴线垂直度公差需要控制在0.01mm/m以内，避免转动过程中出现卡滞、别劲的现象。结构的铰接转动副位置预留有润滑脂存储腔，可定期加注润滑脂减少转动副的磨损，延长结构的维护周期。在实际选型应用时，需要注意这类结构不适合用于大扭矩、高转速的重载传动场景，更适合中小负载、有一定轴线偏置需求的传动链路，安装时需要保证两端轴的轴向固定可靠，避免运转过程中出现轴向窜动导致结构脱开。
