轴类零件圆度误差检测专用工装台

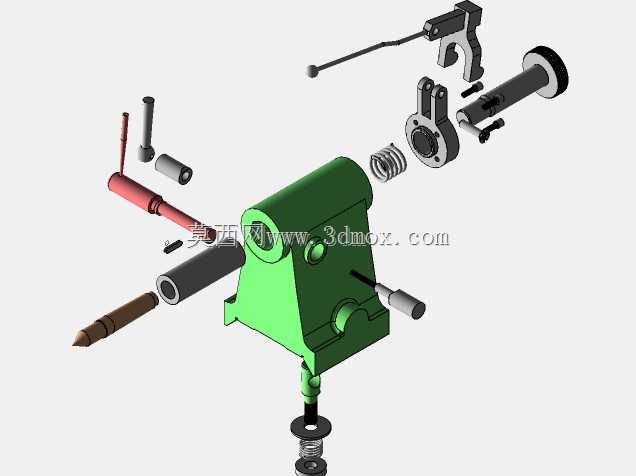

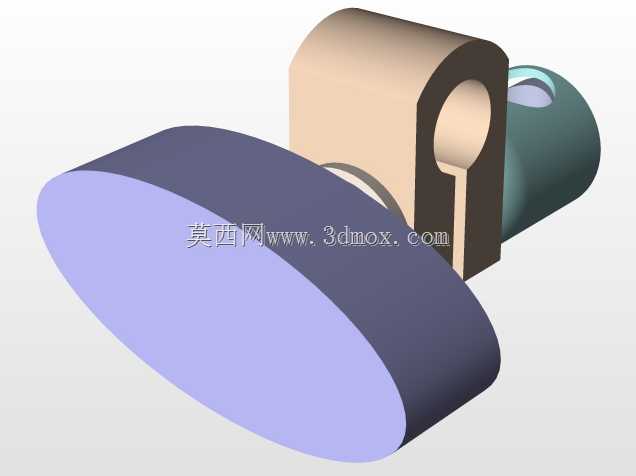

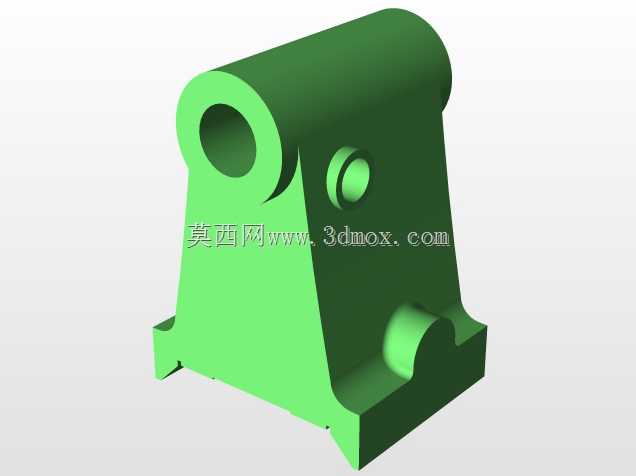

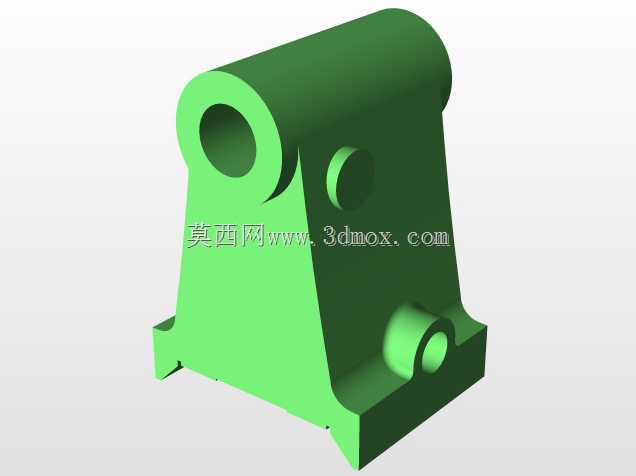

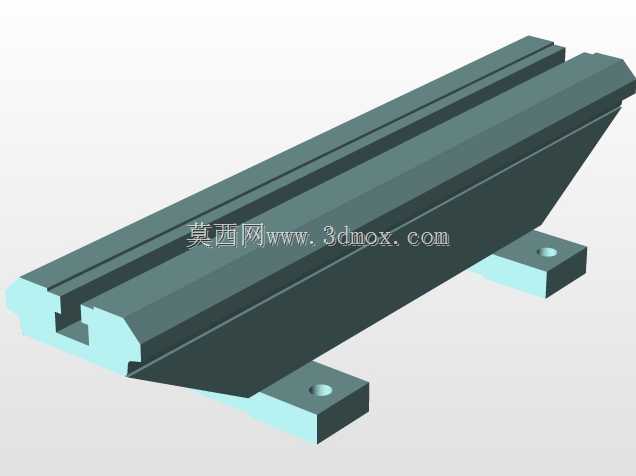

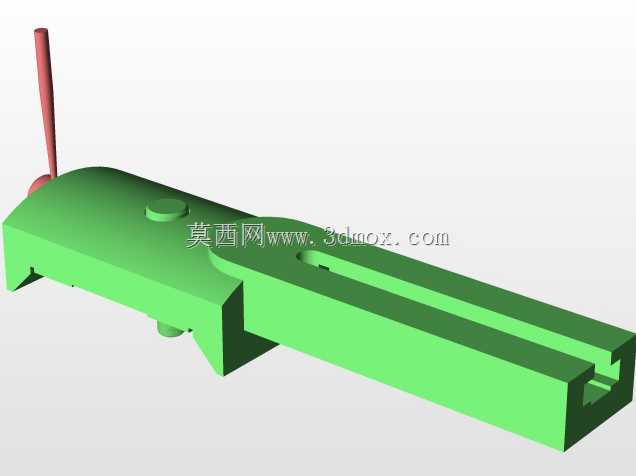

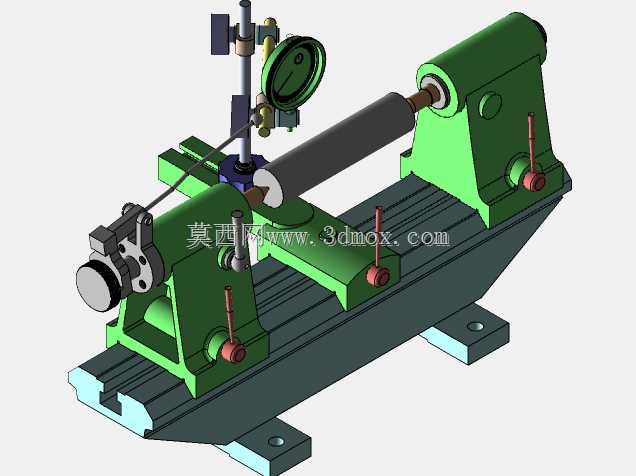

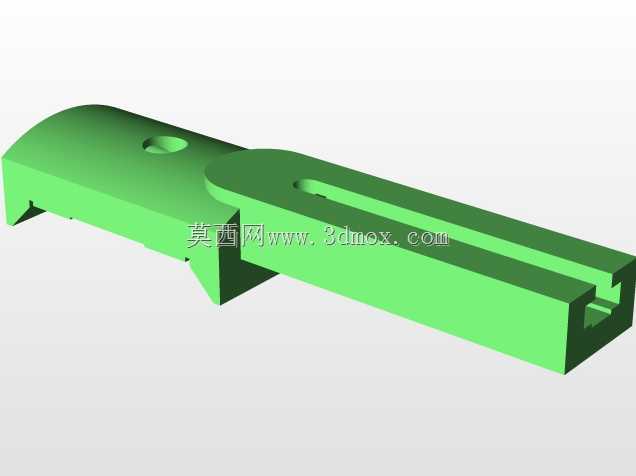

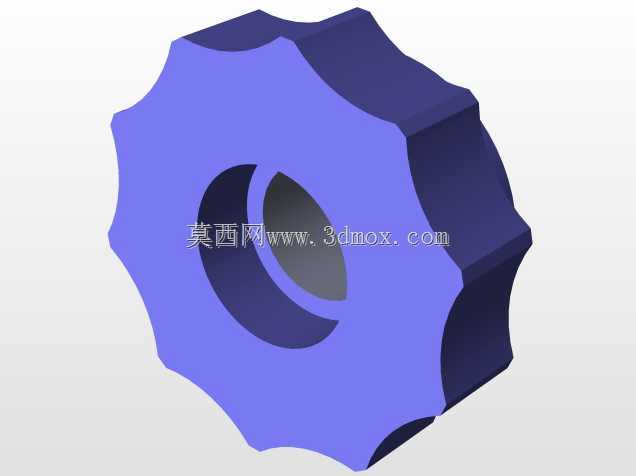

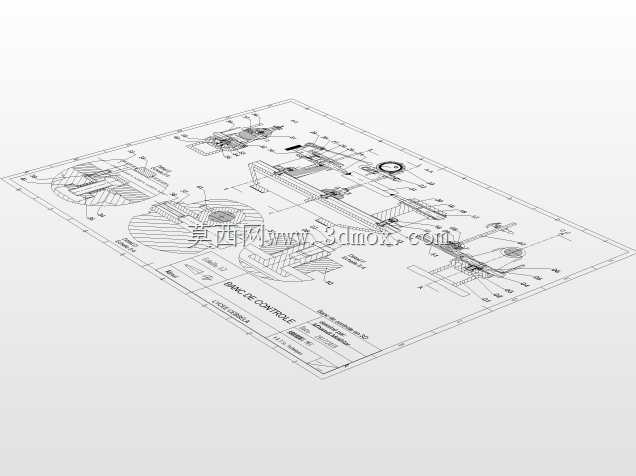

　　在机械加工车间的终检工序环节，轴类零件的圆度、圆柱度等形位公差检测一直是批量生产中效率与精度平衡的难点，这款检测台正是针对圆柱形回转类零件的几何缺陷检测需求设计的专用装夹检测装置，可直接布置在精加工机床旁的检验工位，无需将工件转运至恒温计量室即可完成在线快速检测，适配车削、外圆磨削加工后直径30mm至120mm、长度200mm至500mm范围内的光轴、阶梯轴、活塞杆类零件的形位误差筛查。整套装置采用卧式双顶尖装夹结构，底座为整体铸铁材质的燕尾导轨结构，导轨面经高频淬火后精磨处理，硬度达到HRC52-56，可保证长期使用无明显磨损变形，两个顶尖座可沿导轨方向自由滑动调整间距，每个顶尖座侧面配备锁紧手柄，

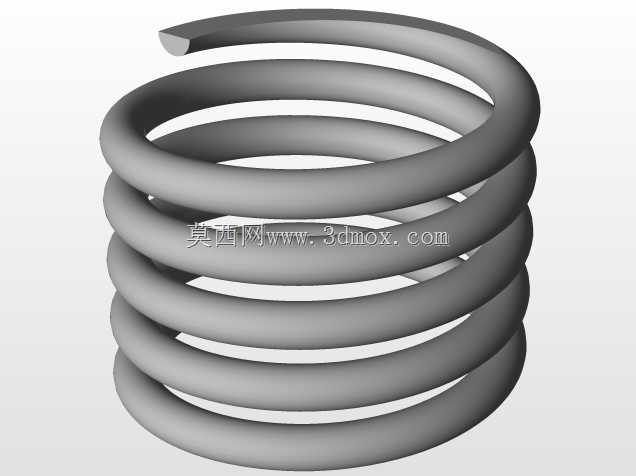

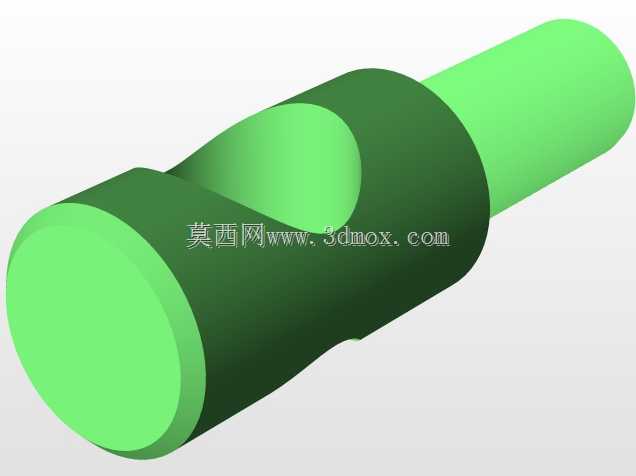

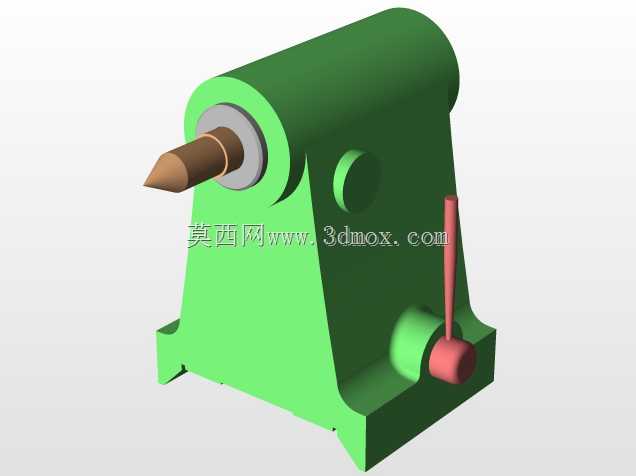

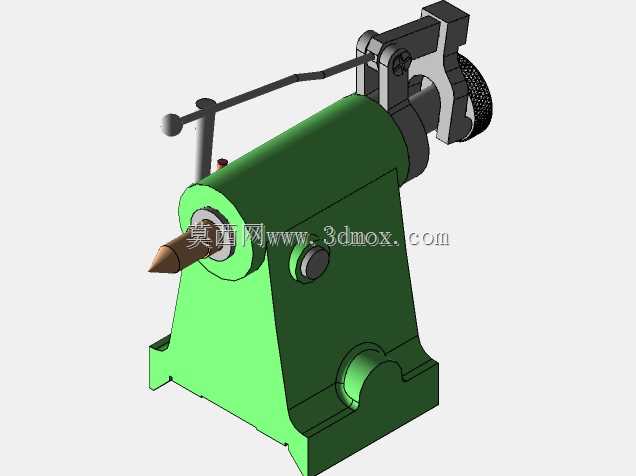

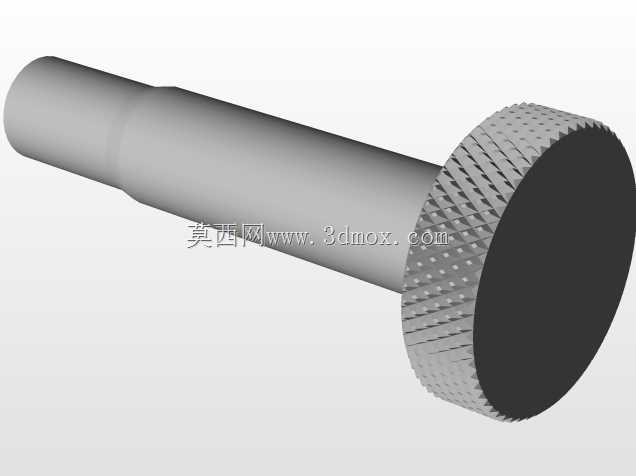

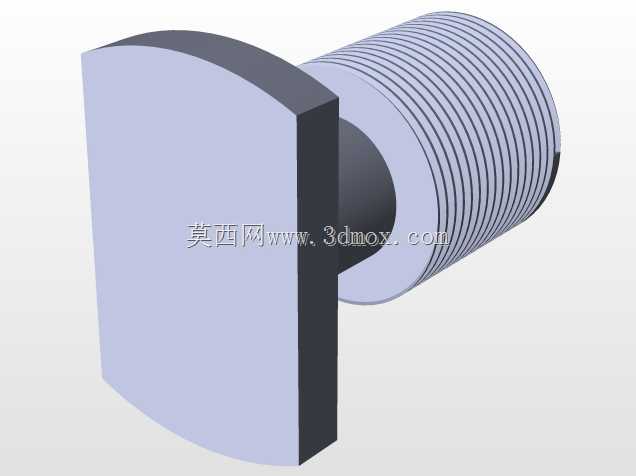

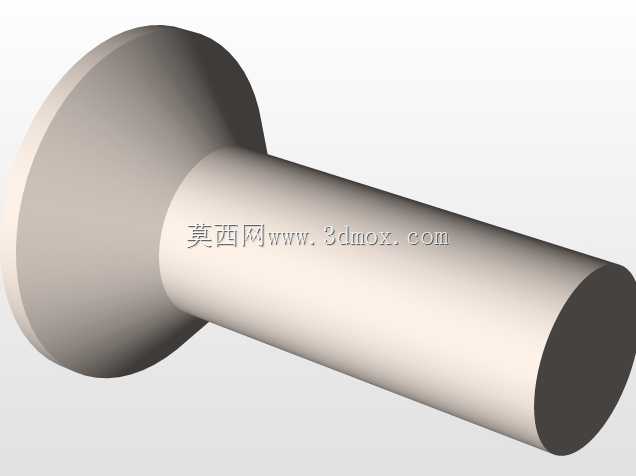

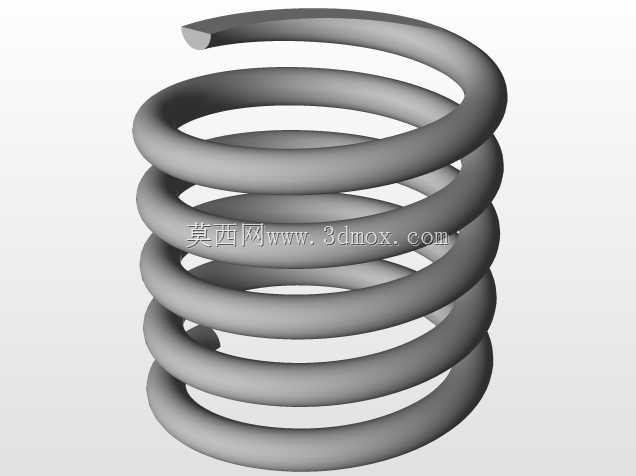

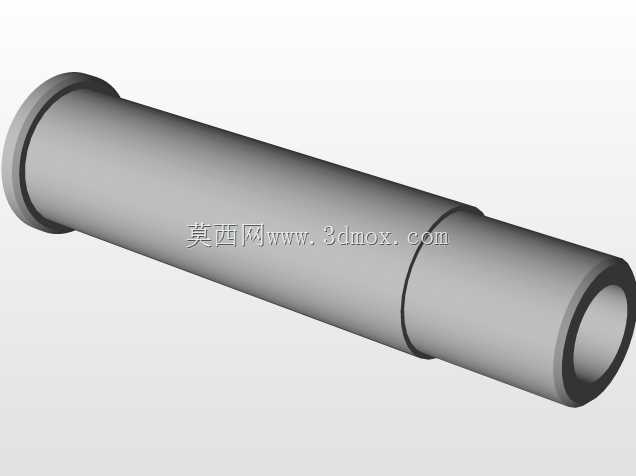

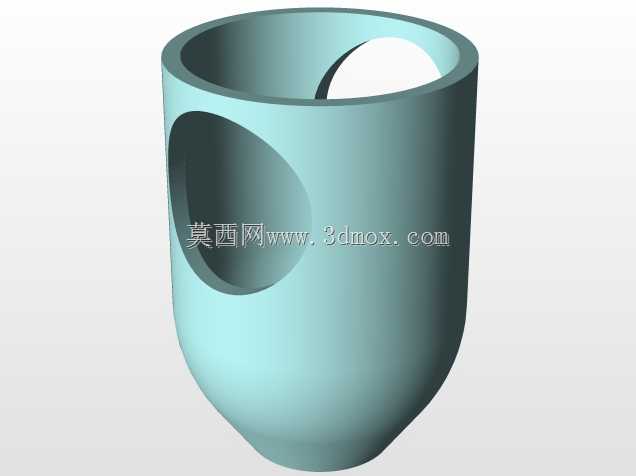

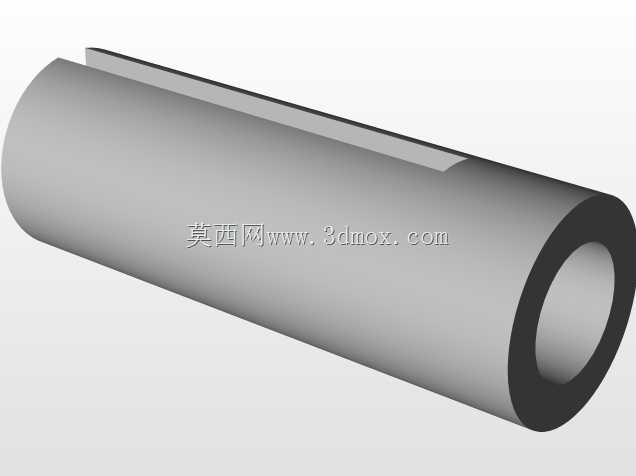

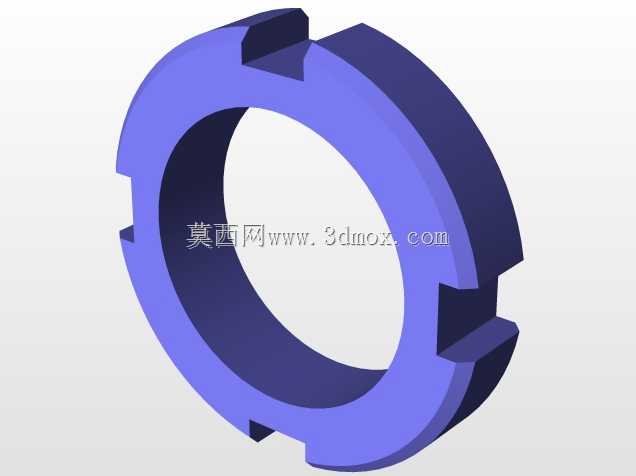

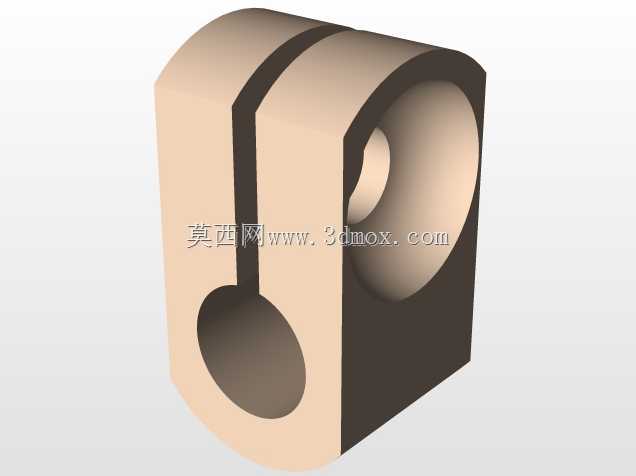

　　调整到位后可通过偏心锁紧机构将座体牢牢固定在导轨任意位置，避免检测过程中出现窜动影响测量结果；其中尾座顶尖内置弹簧顶紧结构，顶紧力可通过尾端的调节螺母调整，既可以保证工件装夹后无轴向窜动，又能避免顶紧力过大造成细长轴类零件的装夹弯曲变形。检测架部分同样通过燕尾滑块与底座导轨配合，可沿工件轴向任意移动位置，检测架立杆上设计有十字滑台调节结构，可实现百分表在垂直、水平两个方向的微调，调节分辨率达到0.01mm，能够适配不同直径工件的测量头接触位置调整，立杆上预留了多个表夹安装位，可同时安装多只百分表或杠杆百分表，一次装夹即可完成同一截面不同方向、不同截面的圆度、圆柱度、径向跳动误差的同步测量，无需反复调整表架位置。

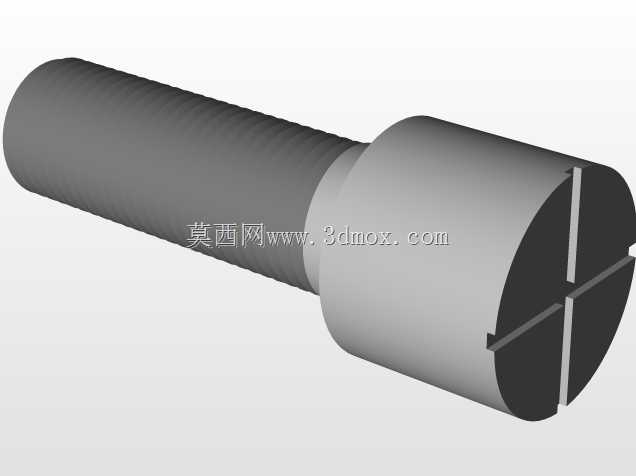

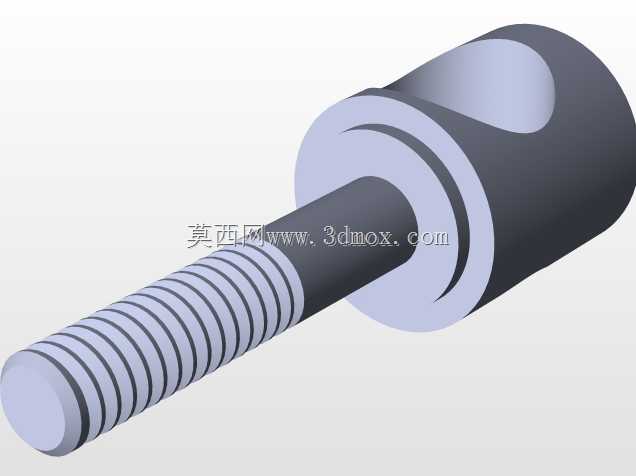

　　设计过程中重点考虑了车间现场的使用工况，底座两端设计有带安装孔的延伸支脚，可通过T型螺栓直接固定在检验工作台上，也可加装减震垫脚直接放置在工位台面上，整套装置的水平度可通过支脚处的调节螺栓调整，保证导轨的直线度误差控制在0.02mm/全长范围内；顶尖采用标准莫氏锥度安装，可根据被测零件的中心孔尺寸快速更换不同规格的顶尖，适配带B型中心孔、带螺纹中心孔等不同形式的轴类零件装夹。实际使用时，操作人员只需将被测轴类零件两端中心孔擦拭干净，顶在两顶尖之间，调整尾座顶紧力后锁紧顶尖座，再移动表架将百分表测量头垂直接触被测工件外圆表面，压表1至2圈后将表盘调零，缓慢转动工件一周即可从百分表读数得到该截面的圆度误差，沿导轨移动表架到不同轴向位置，

　　即可完成多个截面的测量，进而得到工件的圆柱度误差，相比传统将工件架在V型铁上手动扶持测量的方式，装夹效率提升60%以上，测量重复性误差可控制在0.005mm以内，完全满足车间现场工序间检测的精度要求。整套结构没有复杂的传动或电控部件，全部采用机械结构实现功能，日常维护只需定期给导轨面、顶尖配合面加注润滑油即可，故障率极低，非常适合加工车间的批量零件检测场景，也可用于小型机修车间的轴类零件修复后的形位误差检测，适配多品种小批量的生产检测需求。
