户外水表防护用全焊接钢盖室结构设计

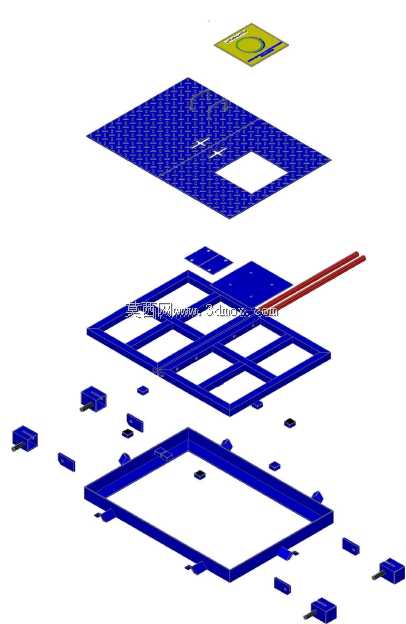

　　在城镇供水、厂区水务计量的户外布设场景中，水表长期暴露在户外环境下，不仅要承受行人踩踏、小型机具碾压的竖向载荷，还要面对人为偷盗破坏、雨水锈蚀侵蚀、温差形变等多重考验，钢盖室作为水表的外层防护承载结构，其结构合理性直接决定了计量设备的使用寿命与运维成本。这套钢盖室整体采用全焊接角钢作为主体框架，区别于传统螺栓拼接的框架结构，全焊接的成型方式让框架整体形成连续的受力整体，不存在拼接螺栓松动、框架错位的隐患，尤其适合户外长期无人值守的布设场景，能有效抵消地面沉降带来的框架形变应力。顶盖部分选用40x40x4规格与6mm厚度的网纹板作为面板基材，网纹板表面的凹凸纹理一方面可以提升踩踏面的防滑性能，避免雨天行人经过时打滑，

　　另一方面网纹结构相比光面板材具备更好的抗弯折性能，在同等板材厚度下能承受更大的局部集中载荷，日常运维人员踩踏抄表、小型非机动车临时碾压都不会出现面板凹陷变形的问题。为了进一步提升顶盖的承载能力，设计时在顶盖下方增设了同规格40x40x4的SHS方管支撑结构，支撑筋按照网格状排布，将整块顶盖面板分割为若干小跨度的受力单元，把面板承受的竖向载荷均匀传递到四周的框架上，从根源上避免了大跨度面板长期受载出现的中部下凹变形问题，哪怕是遇到短时的重载碾压，支撑结构也能将载荷快速分散，不会出现局部应力集中导致的焊缝开裂。考虑到户外水表设施常出现的标识牌被盗、水表被人为破坏的问题，这套结构在设计时将保护标志牌的安装位与底部框架做了一体化焊接处理，

　　标志牌安装后没有可拆卸的外露连接点，无法通过常规工具拆卸，最大程度降低了设施被盗被损的概率，减少供水运维单位的设施更换成本。在铰链连接部位的设计上，没有选用普通的碳钢紧固件，而是采用316L不锈钢紧固件搭配G衬套的组合结构，316L材质本身具备优异的耐氯离子腐蚀性能，哪怕是在南方多雨、沿海高盐雾的区域布设，也不会因为长期受潮出现紧固件锈蚀锁死的问题，插入式G衬套可以隔绝铰链螺栓与安装孔位的硬摩擦，同时填补连接间隙，避免泥沙进入铰链缝隙导致的开合卡滞，哪怕经过多年户外使用，顶盖依然可以正常开合，方便运维人员开展水表检修、抄表作业。整个结构的安装边界充分适配户外地面水表井的布设尺寸，框架底部预留了与井圈焊接固定的连接边，

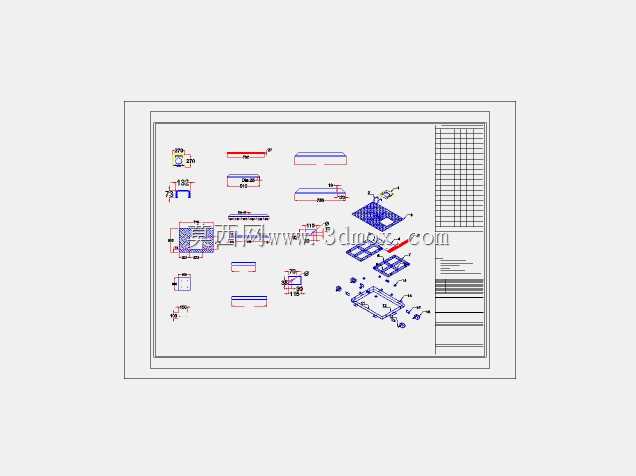

　　安装时可以直接与预制井圈焊接为整体，不需要额外制作转接连接件，网纹顶盖的上表面与地面铺装层齐平，不会突出地面形成通行障碍，也不会凹陷造成积水积灰。框架的焊接节点全部做了满焊处理，不存在虚焊、漏焊的位置，焊接完成后整体做防腐浸塑处理，能抵御户外土壤、雨水的长期侵蚀，整体结构没有多余的装饰性设计，所有结构设计都围绕承载、防护、耐用三个核心需求展开，没有冗余的结构件，既控制了整体的材料成本，也降低了加工制作的工艺难度，普通的焊接加工班组就可以按照图纸完成生产制作，适合批量加工布设到城镇户外供水计量点位。
