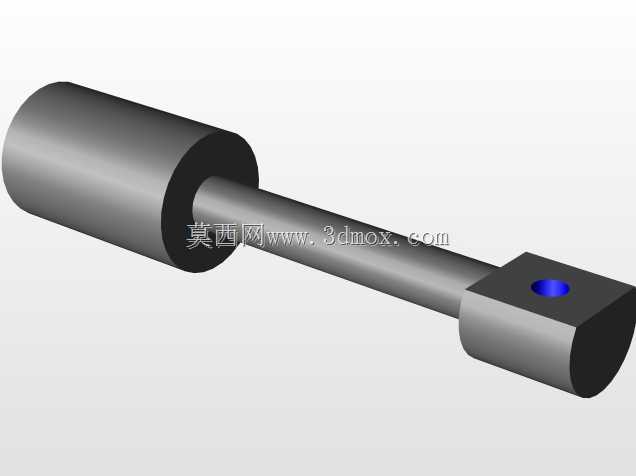

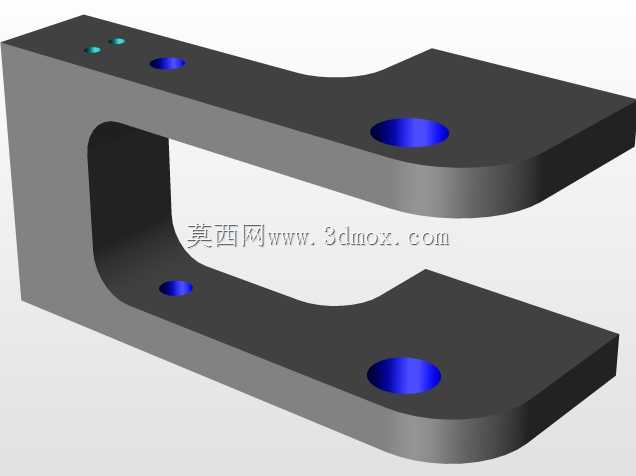

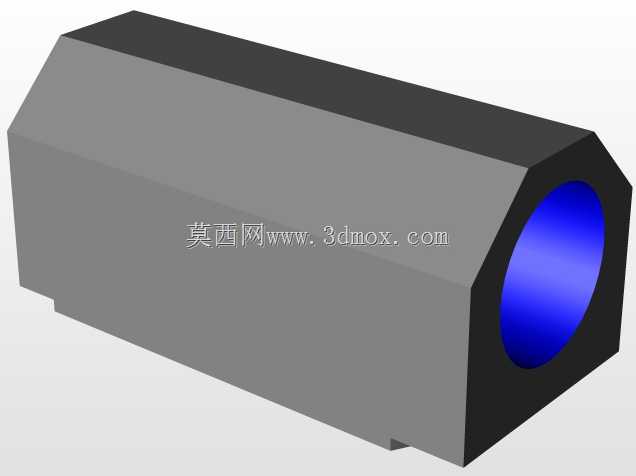

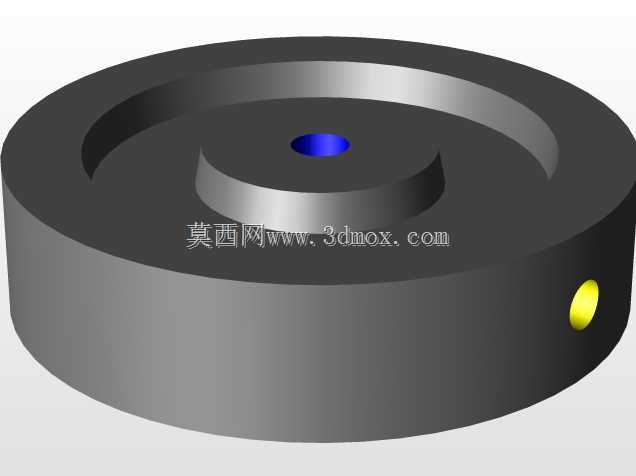

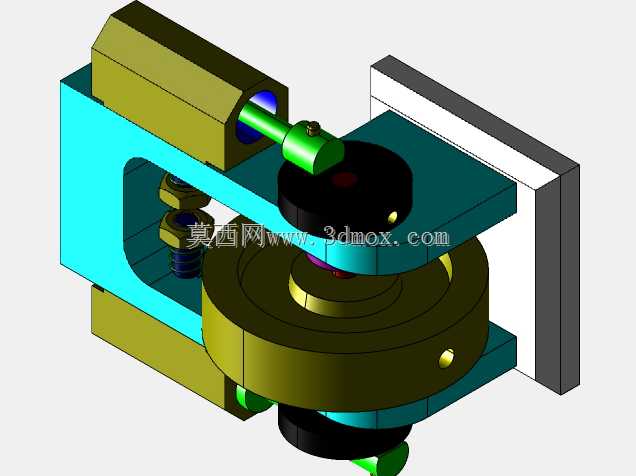

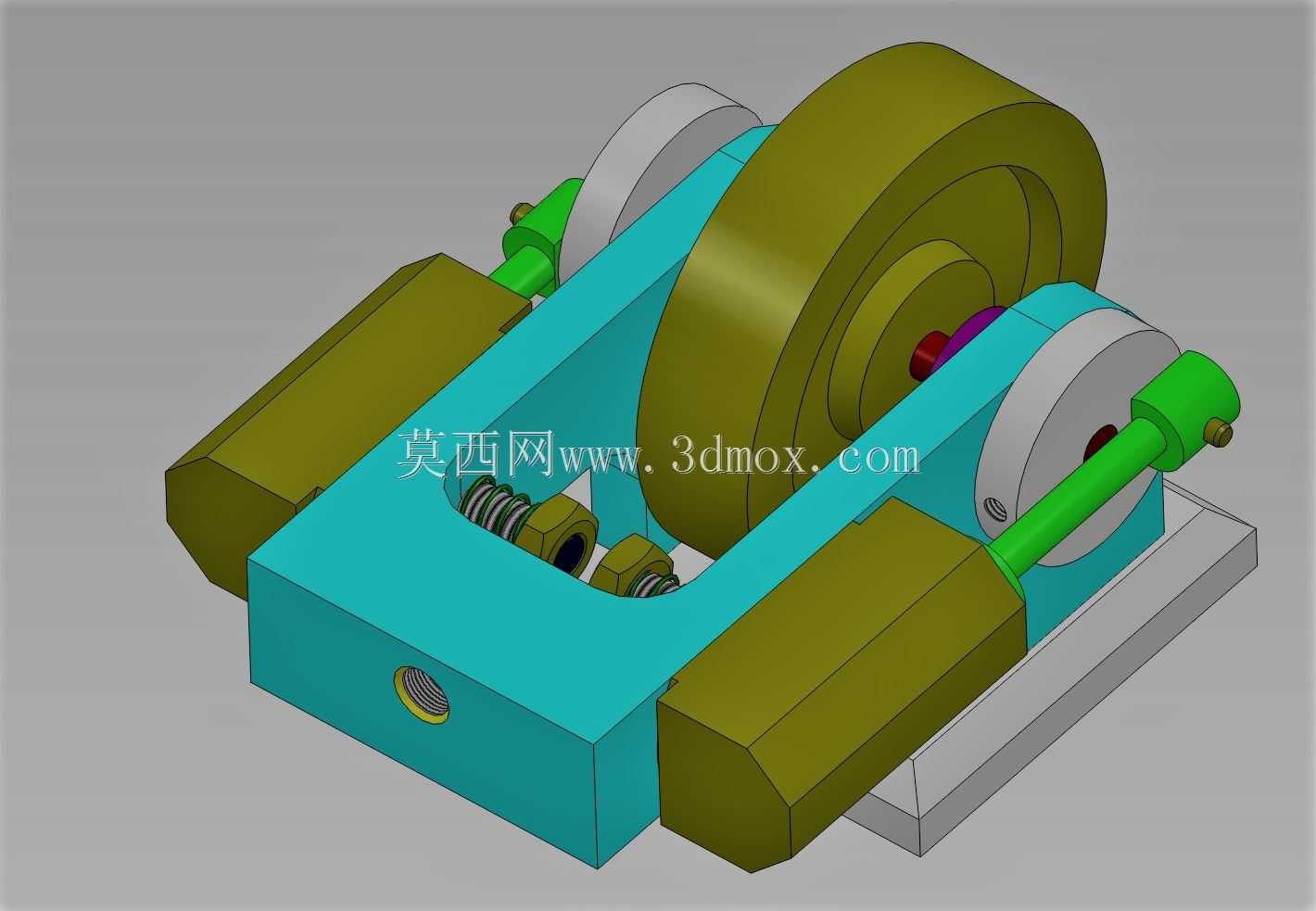

这套摆动式双缸蒸汽机结构,最早应用在小型固定式动力输出场景,过去常作为小型 workshop 里的车床、钻床、水泵的动力源,在蒸汽动力普及的年代,这类结构紧凑的摆动缸机型因为零件数量少、加工难度低,很适合小型工坊自行制造维护,不需要复杂的配气凸轮轴加工,靠缸体自身的摆动就能完成进排气的切换,对加工精度的容忍度比传统滑阀蒸汽机高很多。从结构设计上看,两个对称布置的气缸分置在机架两侧,缸体尾部通过铰接轴固定在机架上,活塞杆直接连接到曲轴的曲柄销上,没有传统蒸汽机的十字头、滑阀杆组件,曲轴两端配置了大直径的飞轮,用来储存做功冲程的能量,克服上下止点的死点问题,保证曲轴转动的均匀性。机架采用整体式箱型结构,底部有平整的安装基面,
四个角预留了安装螺栓孔,安装时需要保证基面的平面度误差不超过0.1mm/m,避免机架受力变形导致曲轴卡滞。气缸的摆动轴同时承担进排气通道的作用,轴上加工有环形配气槽,随着缸体摆动,配气槽交替对准机架上的进气、排气通道,完成配气动作,这种设计省去了独立的配气传动机构,整体零件数量比同功率的滑阀蒸汽机少近40%,装配调试的难度也更低,只需要调整铰接轴的密封间隙,就能保证配气的密封性。实际使用中,这类双缸布置的结构相比单缸摆动蒸汽机,动力输出的均匀性更好,两个气缸的曲柄夹角设置为90度,保证任意曲轴位置都至少有一个气缸处于做功冲程,不会出现单缸机启动时需要盘车避开死点的问题,启动性能更可靠。外形尺寸上,整体结构的长宽高比例约为3:2:2,
飞轮的直径约为气缸长度的1.2倍,安装时需要在飞轮外侧预留至少1/2飞轮直径的安全操作空间,避免转动部件剐蹭周边设备,同时要在曲轴输出端预留联轴器的安装位置,输出端的轴伸长度根据匹配的负载设备调整,保证联轴器的端面间隙符合安装规范。设计这套结构的时候,首先要考虑的是摆动铰接点的密封问题,因为这个位置既要承受缸体摆动的摩擦力,又要密封高压蒸汽,所以铰接轴和缸体铰接孔的配合间隙要控制在0.02-0.04mm之间,配合面的粗糙度要达到Ra1.6以下,还要配置密封填料槽,用耐热的石棉盘根或者聚四氟乙烯填料做密封,避免蒸汽泄漏。其次是曲轴的动平衡,因为两个活塞和连杆的往复运动质量,加上飞轮的转动质量,需要在曲轴的曲柄臂上配置平衡重,
平衡掉70%左右的一阶往复惯性力,降低设备运行时的振动,保证安装基础不会因为长期振动出现松动。另外,气缸的摆动角度范围要控制在15-20度之间,角度过大会导致配气槽的配气正时偏差,进气不足或者排气不畅,角度过小则会导致活塞行程不足,动力输出达不到设计要求。机架内部预留了润滑油池,曲轴的主轴颈下方浸在油池里,转动时靠飞溅润滑给主轴瓦、曲柄销和铰接点提供润滑,不需要额外配置强制润滑系统,进一步简化了结构,日常维护只需要定期检查油池的油位,补充润滑油即可。这类结构现在虽然不再作为工业动力使用,但常被用于动力教学演示、小型复古动力模型制作,其简洁的动力传递逻辑,也能给现代紧凑式动力装置的设计提供参考,尤其是在需要简化结构、降低加工成本的应用场景下,这种靠执行件自身运动完成配流的设计思路,依然有很高的借鉴价值。在建模过程中,要特别注意各个运动部件的干涉检查,尤其是缸体摆动到极限位置时,气缸外壁和机架、飞轮之间要预留至少2mm的安全间隙,避免运行时出现碰撞,活塞杆和曲柄销的连接关节要保留足够的转动间隙,保证运动顺畅,不会出现卡滞。
