多鼓联动敲击式自动演奏音乐装置

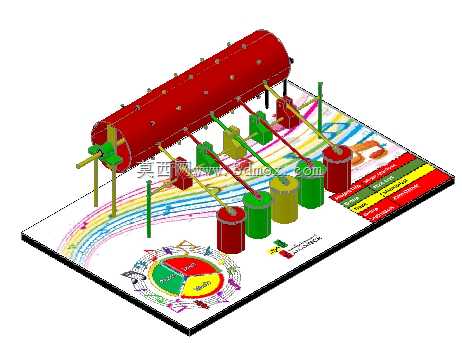

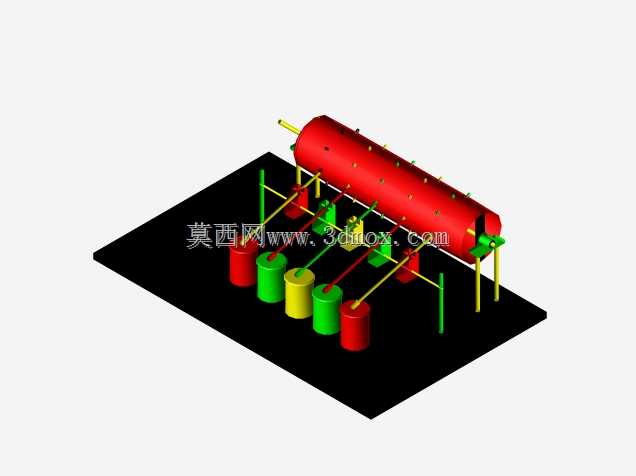

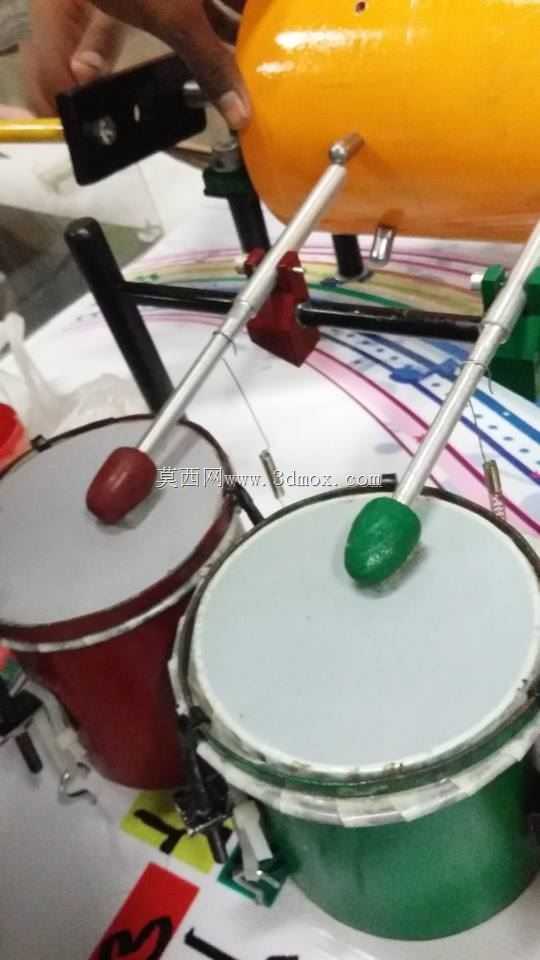

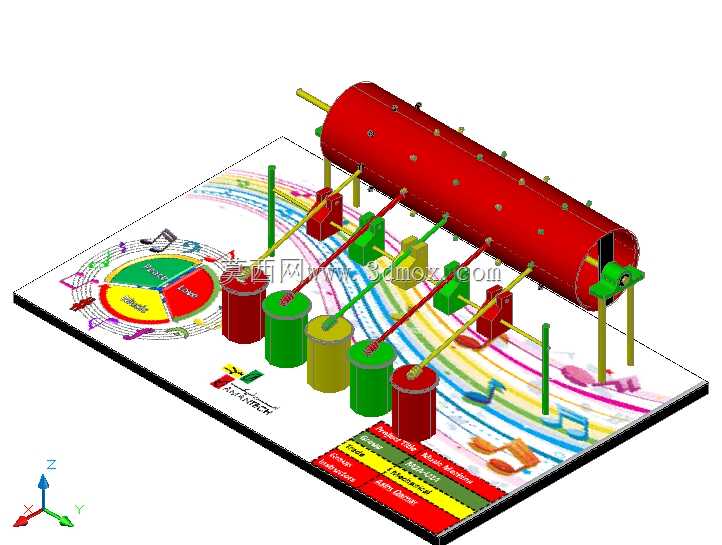

　　这套多鼓联动敲击式自动演奏装置，核心功能是通过预设的机械传动逻辑，驱动多组敲击臂完成规律的鼓面击打动作，实现固定曲段的自动音乐演奏，目前这类装置多应用于科教实训场景、机械创意展示场景，也可作为文创互动装置放置于科普场馆、青少年科创体验区，让参观者直观理解凸轮传动、连杆联动的基础机械原理，打破机械结构冰冷生硬的固有认知。从结构设计逻辑来看，装置的核心承载主体为横向布置的三段式彩色辊筒，辊筒表面沿轴向加工有多组不同相位的凸轮槽，每一组凸轮槽对应一套独立的敲击执行组件，敲击组件由摆臂、复位弹簧、敲击锤头三部分构成，锤头采用软质橡塑材质包裹，既能够保证击打鼓面时发出清晰饱满的音色，也能避免刚性接触造成鼓面破损、敲击噪音过大的问题。

　　设计阶段首先需要确定演奏曲段的节拍间隔，以此倒推凸轮槽的相位角分布，相邻凸轮槽的相位差需要严格匹配对应音符的间隔时长，误差控制在1°以内才能保证演奏节奏准确，不会出现抢拍、拖拍的问题。辊筒的支撑采用两端带座轴承的固定方式，输入端可连接手动摇柄或者低速减速电机，手动驱动模式下适合教学场景下的互动操作，电动驱动模式下可实现长时间连续自动演奏，适配展示类场景的使用需求。安装边界方面，整套装置的横向总长度控制在800mm区间内，径向最大尺寸不超过200mm，下方配套的鼓组安装座与辊筒的中心距保持在150mm，这个距离既能保证锤头的击打行程足够，让鼓面获得充分的振动发声，也不会因为行程过长导致摆臂晃动量过大，出现击打位置偏移的问题。鼓组沿辊筒轴向等距排布，每个鼓的安装位置严格对应上方敲击臂的下落轨迹，安装座上设计有长条形调节槽，可根据实际装配误差微调鼓的横向位置，保证锤头能够准确落在鼓面的中心区域，获得最佳的发声效果。装置的架体采用标准铝型材拼接搭建，不需要复杂的焊接工序，所有连接位置均采用内六角螺栓紧固，既方便装配调试阶段的拆装调整，也能保证整体结构的稳定性，连续运行过程中不会出现明显的共振晃动。在传动细节处理上，摆臂的铰接位置采用铜质衬套作为转动副，能够有效降低长期往复转动带来的磨损，延长装置的使用寿命，复位弹簧的刚度经过反复调校，刚度太大会导致锤头击打力度过重，音色生硬，刚度过小则会导致锤头复位滞后，出现连续击打粘连的问题，

　　最终选定的弹簧刚度能够保证锤头完成击打后在0.1s内复位，匹配最快每秒4次的击打节拍需求。辊筒表面的三色分段设计一方面是作为视觉区分，方便装配阶段快速识别不同节拍对应的凸轮区段，另一方面也提升了装置的整体视觉辨识度，避免纯金属辊筒的单调感。这套装置的设计没有采用复杂的电控元件，完全依靠纯机械结构实现音乐演奏的功能，对于机械原理教学来说，能够让学习者直观理解凸轮机构的运动转换逻辑——即将辊筒的连续回转运动，转换为敲击臂的往复摆动，不同的凸轮轮廓线对应不同的运动规律，这也是自动化设备中很多往复执行机构的核心原理，通过具象化的音乐演奏形式，把抽象的机械原理转化为可感知、可互动的实际装置，降低了机械知识的理解门槛。在实际装配调试过程中，

　　需要先手动转动辊筒，逐组检查每个敲击臂的动作是否顺畅，有没有卡滞、干涉的情况，确认所有敲击臂都能准确击打对应鼓面后，再根据实际演奏的音色微调锤头的伸出长度，伸出长度过长会导致击打力度过大，鼓面发出闷响，伸出长度过短则会出现击打力度不足，声音偏小的问题，逐组调整完成后才能进行连续运行测试。整套装置的所有零部件均采用常规机械加工工艺即可制作，辊筒可采用硬质PVC管材或者薄壁铝合金管材加工，凸轮槽可通过三轴铣床加工成型，敲击摆臂采用激光切割钢板制作，鼓组可选用标准的小型手鼓配件，整体制作成本较低，适合作为科创实训项目的实践案例，让参与项目的学习者从方案设计、零件加工到装配调试全流程参与，完整掌握机械结构从设计到落地的全流程要点。
