高层公寓建筑干式垃圾输送槽结构设计

　　做住宅配套机电设计快十二年，经手的高层公寓垃圾清运系统少说也有四十多套，这次拆解的这套干式垃圾槽结构，是目前国内高层住宅项目里落地性最强的构型之一。先从安装边界说起，这类垃圾槽的核心安装要求是全程垂直贯通，从顶层投放口一直延伸到底层垃圾接收区，整个管段的垂直度偏差不能超过千分之二，不然垃圾下落过程中会持续撞击管壁，不仅噪音大，时间长了还会磨穿管壁，后期维修要拆整层的管井饰面，成本极高。这套模型里的槽体主体采用等径圆形截面，内壁做了光滑过渡处理，没有任何突出的法兰棱边或者焊接凸起，就是为了避免垃圾在下落过程中卡滞，尤其是袋装生活垃圾里经常混有编织袋、塑料绳这类易缠绕的杂物，内壁哪怕有5毫米的凸起，都有可能勾住杂物造成堵管，一旦堵管位置在二十层以上，疏通作业的风险和难度都非常大。

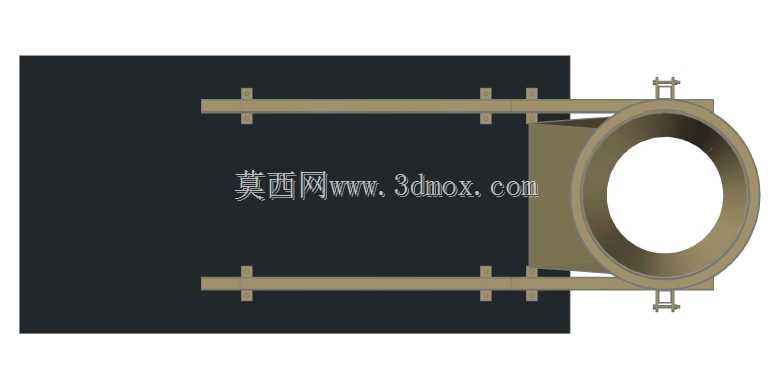

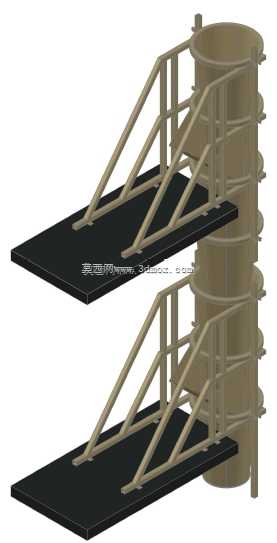

　　再看外部的固定结构，模型里上下两道横向的安装支架，是直接固定在建筑结构剪力墙上的，支架和槽体之间垫了5毫米厚的橡胶减震垫，别小看这个减震垫，高层垃圾槽里垃圾从三十层下落的终端速度能达到每秒15米以上，撞击管壁的振动如果直接传到结构墙上，低楼层住户家里能明显感觉到持续的低频震动，加了减震垫之后能把振动传递率降低70%以上。槽体外侧的隔音外壳是夹芯结构，内层是2毫米厚的阻尼隔音毡，外层是镀锌钢板，整个隔音层和槽体内壁之间留了20毫米的空气层，这套组合下来，正常投放垃圾时，槽体旁边1米位置的噪音能控制在45分贝以内，符合住宅建筑的夜间噪音标准。

　　投放口的位置设计也有讲究，模型里对应的装载舱口，常规项目里是设置在楼梯间前室或者公寓公共厨房的边角位置，舱口的上沿高度距离完成面1.1米，刚好符合成年人站立投放的舒适高度，舱门采用自闭式结构，投放之后会自动闭合，避免槽道内的异味窜到公共区域，同时舱门带机械锁止结构，只有在舱门完全闭合的状态下，上层的投放口才允许打开，防止不同楼层同时投放垃圾时，下落的垃圾砸到正在投放的住户。

　　底层的接收区设计，这套结构对应的是斜槽出料的构型，接收区设置在地下一层的垃圾收集间，斜槽的倾斜角度不小于45度，保证垃圾能顺利滑落到收集容器里，不会在斜槽段堆积。很多新手设计师容易忽略的点是，槽体的顶部要设置通气管，延伸到屋面以上2米，并且加装防雨帽和防虫网，一方面平衡槽道内的气压，避免垃圾下落时形成活塞效应，把底层的异味压到低楼层的投放口，另一方面也能把槽道内的异味直接排到高空，不会影响住户。

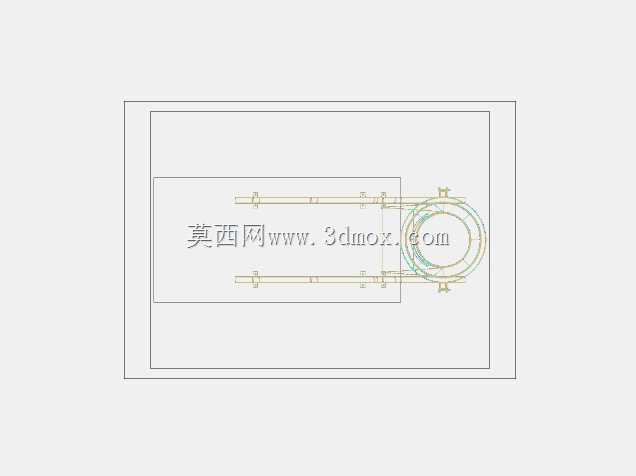

　　从建模的角度来说，这套结构的参数化设计要点在于，不同楼层高度的项目，只需要调整标准段槽体的数量，支架的间距固定为每层设置一道，最大不超过3米，避免槽体段过长产生挠度变形。槽体之间的连接采用法兰抱箍连接，密封垫用三元乙丙橡胶材质，耐老化且密封性能好，安装的时候不需要现场焊接，全部是螺栓连接，施工效率比传统焊接结构高两倍以上，后期如果某一段槽体出现磨损，只需要单独更换对应的管段，不需要整根拆除。另外在槽体的转弯位置（也就是斜槽和垂直主槽的连接段），要做加厚的耐磨衬板，因为这个位置是垃圾持续撞击的区域，磨损速度是垂直段的3倍以上，衬板采用可更换的设计，用沉头螺栓固定，后期维护不需要动主体结构。

　　实际项目选型的时候，要根据建筑的层数和居住户数确定槽体的直径，100米以下的高层公寓，户数在300户以内的，用600毫米直径的槽体就足够，超过400户的项目要用到800毫米直径，不然高峰时段容易出现堵管。另外还要考虑消防要求，整个槽体的材质要采用不燃材料，投放口的舱门要达到乙级防火门的标准，防止火灾发生时，槽道成为烟囱效应的蔓延通道，在底层和顶层的位置还要设置防火封堵，和结构楼板之间的缝隙要用防火泥填实。

　　很多人觉得垃圾槽是很简单的结构，实际上要做到运行无故障、低噪音、无异味，每个细节的设计都要结合实际使用场景，比如投放口的边缘要做圆角处理，避免住户投放垃圾时被划伤；槽体内部要定期设置喷淋消毒接口，每隔六层预留一个，方便后期物业进行消杀作业；接收区要设置排水地漏，方便定期冲洗槽体的时候污水能顺利排出。这套三维模型把这些细节都做了完整的还原，不管是做方案设计的选型参考，还是做施工图阶段的结构深化，都能直接提取对应的结构参数，避免新手设计师踩那些实际项目里常见的坑。
