波浪造型艺术装饰扶手三维结构设计

　　这款艺术扶手的设计初衷，是适配高端商业空间、景观栈道、轻奢家装楼梯段的防护与装饰双重需求，区别于常规直杆式工业扶手的冷硬质感，在满足结构防护安全要求的前提下，融入了流动曲线的艺术表达，让原本功能性的防护构件成为空间视觉的组成部分。从实际应用场景来看，这类扶手既可以用于室内挑高空间的楼梯临边防护，也可适配户外滨水景观的步行道护栏、文创园区的连廊扶手，甚至高端展厅的参观动线引导护栏，安装场景不受直线路径限制，可适配一定弧度的走向布局。

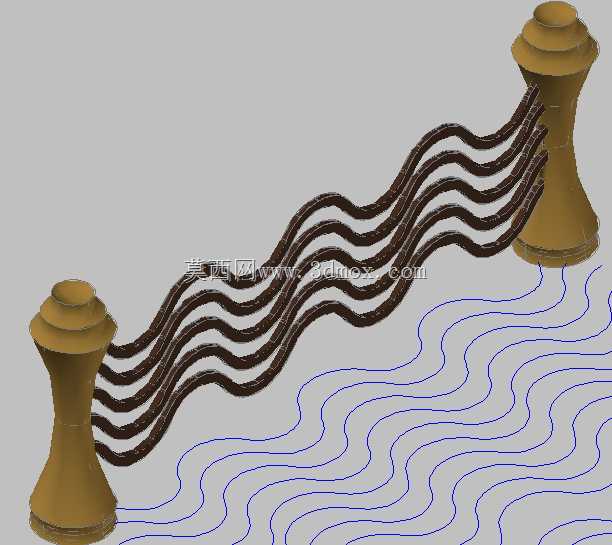

　　结构设计上，两端的支撑柱采用了收腰扩顶的造型，柱体底部做了平整安装面，预留的安装孔位可适配膨胀螺栓与混凝土基础、钢结构基层的固定，柱顶的扩边结构既做了造型收头，也能避免扶手横带的端部外露，同时在人员握持倚靠时提供端部的限位，防止手部滑脱。中间的握持部分采用多组平行波浪曲杆的结构，曲杆的弧度经过反复校核，波峰波谷的间距控制在120mm，既保证了曲线的流畅视觉效果，也让人员在沿扶手行走时，手部可以自然顺着波浪曲面滑动，不会出现突兀的卡顿感；曲杆之间的净间距控制在80mm，符合防护构件的安全间隙要求，避免儿童肢体卡入的风险，同时多杆并行的结构也提升了整体的抗侧向推力，经受力校核，每延米可承受不小于1kN的水平侧向荷载，满足公共空间防护的安全标准。

　　设计过程中，首先确定了两端支撑柱的中心距作为基础安装边界，常规适配的安装段长度为1200mm，可根据实际安装路径做等比例缩放调整，支撑柱的总高度控制在900mm，符合民用建筑临边防护的高度规范要求，柱体底部的安装法兰直径为120mm，安装时需要在基层预留不小于150mm见方的平整固定面，若为木质基层可采用自攻螺丝固定，石材或混凝土基层则需搭配膨胀螺栓固定，固定点的抗拔力需满足不小于5kN的要求。波浪曲杆部分采用等截面圆杆设计，单根曲杆的直径为20mm，握持时的触感圆润，没有棱角硌手的问题，曲杆与两端支撑柱的连接采用嵌入式焊接结构，焊接位置做了打磨抛光处理，与柱体表面形成顺滑过渡，没有突兀的焊疤凸起，后期做表面处理时可统一做古铜色烤漆、黄铜拉丝或者黑色哑光喷涂，适配不同空间的装修风格。

　　从安装适配性来看，这款扶手的波浪曲线在垂直方向的起伏高度控制在150mm以内，不会占用过多的通行净空，安装时扶手最外侧距离安装基层的距离控制在100mm，既保证了手部握持时有足够的操作空间，也不会因为外伸过多造成通行宽度的浪费。针对户外使用场景，设计时也考虑了排水需求，曲杆的波浪最低点没有设置封闭凹槽，雨水可以顺着曲面自然流下，不会在构件表面积水造成锈蚀，若采用金属材质制作，表面可额外增加氟碳喷涂层，提升耐候性，适配户外日晒雨淋的使用环境；若用于室内场景，也可采用树脂或者实木复合材质制作，降低整体重量的同时提升触感温度。

　　在三维建模过程中，波浪曲杆的曲线采用样条曲线拟合，保证每一段曲杆的曲率连续，没有硬折点，平行曲杆之间的间距全程保持一致，不会出现局部间距过大或过小的问题，两端支撑柱的造型采用旋转凸台生成，保证柱体的轴对称性，安装后不会出现视觉上的歪斜。建模时也预留了后期加工的工艺余量，曲杆与柱体的连接位置预留了焊接坡口，若采用装配式安装，也可将连接位置改为螺纹连接结构，方便现场组装运输，降低物流成本。不同于常规标准化扶手的千篇一律，这款艺术扶手在满足安全防护核心功能的基础上，通过曲线造型提升了空间的艺术氛围，既可以单独作为一段扶手使用，也可以多段拼接形成更长的防护带，拼接时相邻段的波浪曲线可以自然衔接，形成连续的流动视觉效果，不会出现拼接处的造型断层。
