市政道路用双层加强型井盖结构设计

　　日常市政道路、小区步道、厂区管网的巡检维护场景里，井盖是覆盖地下管线井口、承载通行荷载同时预留检修通道的核心部件，这套双层结构的井盖设计，针对不同使用场景的荷载需求做了差异化的结构优化，适配雨水管网、污水管网、电力通讯检查井等多种井口的覆盖需求。从结构设计逻辑来看，这套井盖采用分体式双层构型，上层为直接接触通行面的盖板，下层为内嵌加强筋的承重支撑层，两层结构配合井圈的限位台阶安装，可避免车辆碾压时出现盖板移位、翘曲的问题。下层支撑层背部采用六边形放射状加强筋布局，筋条从中心六边形区域向边缘均匀辐射，这种筋条布局相比传统十字筋、米字筋结构，能将上部传递的集中荷载更均匀地分散到整个井圈支撑面，减少局部应力集中导致的筋条断裂、

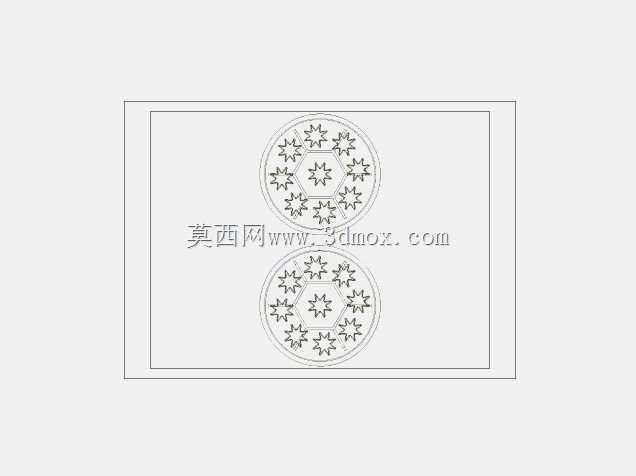

　　盖板开裂问题，筋条的高度根据承载等级做了梯度设计，靠近中心区域的筋条高度略低于边缘位置，匹配荷载传递过程中边缘支撑反力更大的受力特点。上层盖板表面做了星形防滑凸纹排布，凸纹高度控制在2-3mm区间，既可以在雨天、结冰路面增加轮胎、行人鞋底与盖板的摩擦力，避免打滑风险，又不会因为凸纹过高造成通行颠簸，同时凸纹的排布避开了盖板中心的吊装孔位置，不会影响后期检修时的吊装作业。安装边界方面，这套井盖适配常规圆形检查井的安装尺寸，盖板外径与井圈的配合间隙控制在3mm以内，既保证安装时盖板可以顺利落入井圈台阶，又避免间隙过大导致车辆碾压时出现异响、跳动，井圈的支撑台阶宽度不小于50mm，保证支撑面有足够的接触面积分散荷载，

　　安装时井圈与井口基座采用混凝土浇筑固定，基座的混凝土强度等级不低于C30，保证下部支撑结构的承载力匹配井盖的设计荷载。从实际使用功能来看，双层结构的设计除了提升承载能力外，还可以在两层盖板之间填充密封材料，减少井下异味溢出、雨水灌入的问题，同时如果上层盖板被重型车辆压损，下层加强结构仍能起到临时防护作用，避免井口裸露造成坠落风险。设计过程中针对不同通行场景做了荷载适配，步道区域使用的版本可适当减薄筋条厚度、降低整体自重，方便人工开启检修，主车道使用的版本则增加筋条厚度、提升盖板整体强度，满足重型车辆反复碾压的荷载要求，盖板边缘做了倒角处理，避免安装和开启过程中边缘磕碰崩缺，同时减少车辆轮胎碾压边缘时的冲击载荷。在结构细节处理上，

　　盖板与井圈的配合位置做了减震胶条的安装槽设计，安装时嵌入橡胶减震条，既可以减少车辆通行时的撞击噪音，又能避免金属构件直接接触造成的锈蚀卡涩，方便后期检修开启，吊装孔采用隐藏式设计，平时用橡胶塞封堵，避免杂物进入孔内造成堵塞，需要开启时取出橡胶塞即可穿入吊装工具，不会破坏盖板表面的平整度。这套结构的井盖在实际选型时，需要根据井口的净空尺寸匹配对应规格，保证盖板完全覆盖井口，边缘超出井圈的距离不小于20mm，避免安装偏移后出现井口裸露的风险，同时根据通行车辆的最大荷载选择对应承载等级的版本，严禁在主车道使用步道级别的轻载井盖，防止出现压损、塌陷问题。建模过程中对筋条的过渡位置做了圆角处理，避免直角过渡造成的应力集中，所有转角位置的圆角半径不小于5mm，既提升了结构的抗疲劳性能，也适配实际铸造生产的工艺要求，减少铸造过程中出现的冷隔、缩孔缺陷，盖板表面的防滑凸纹采用等距排布，相邻凸纹的间距控制在30mm左右，保证不同方向通行时都有足够的防滑接触点，同时避免凸纹间距过小造成泥沙淤积难以清理的问题。
