室外垂直安装通风管道空气过滤装置

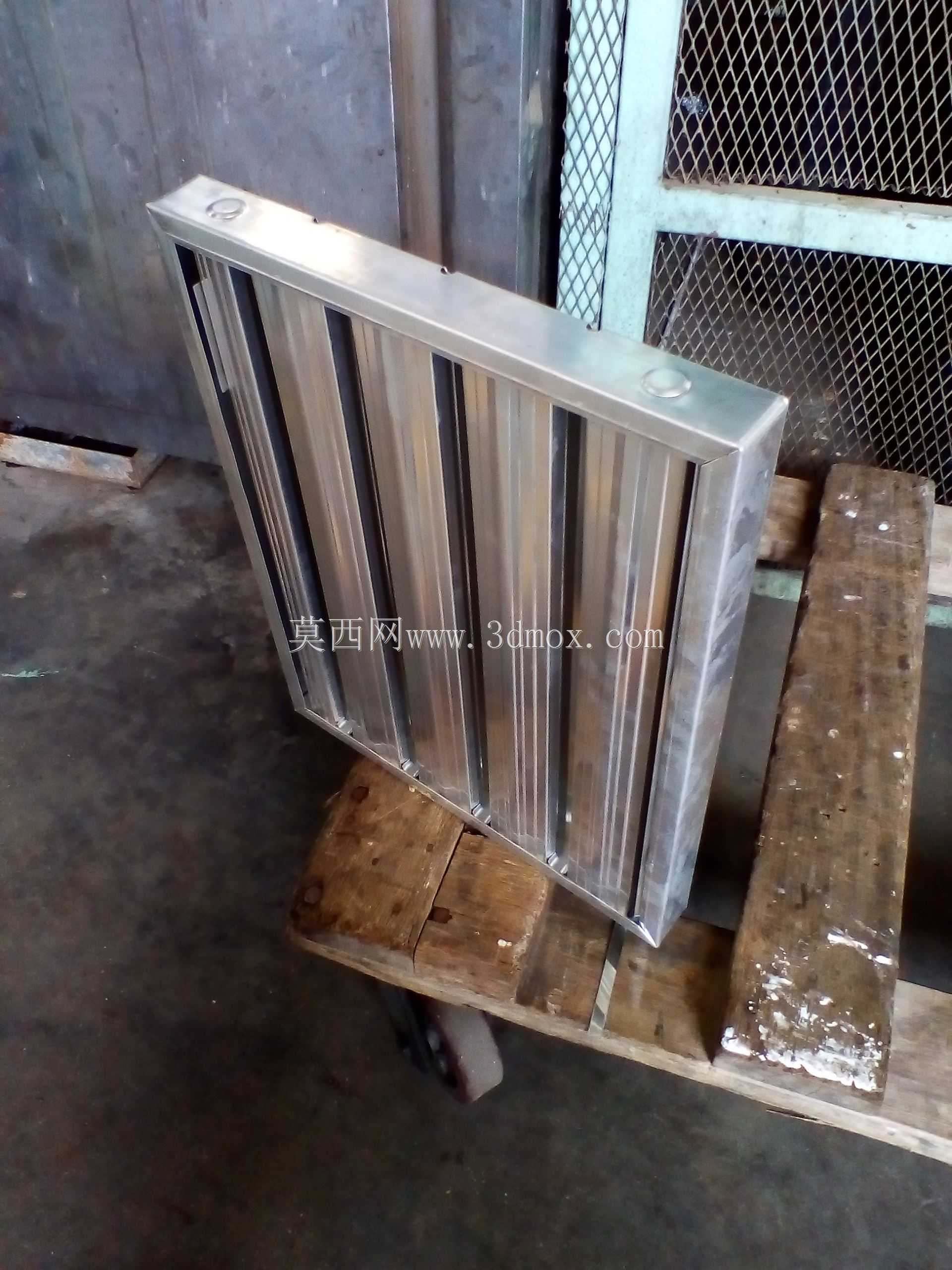

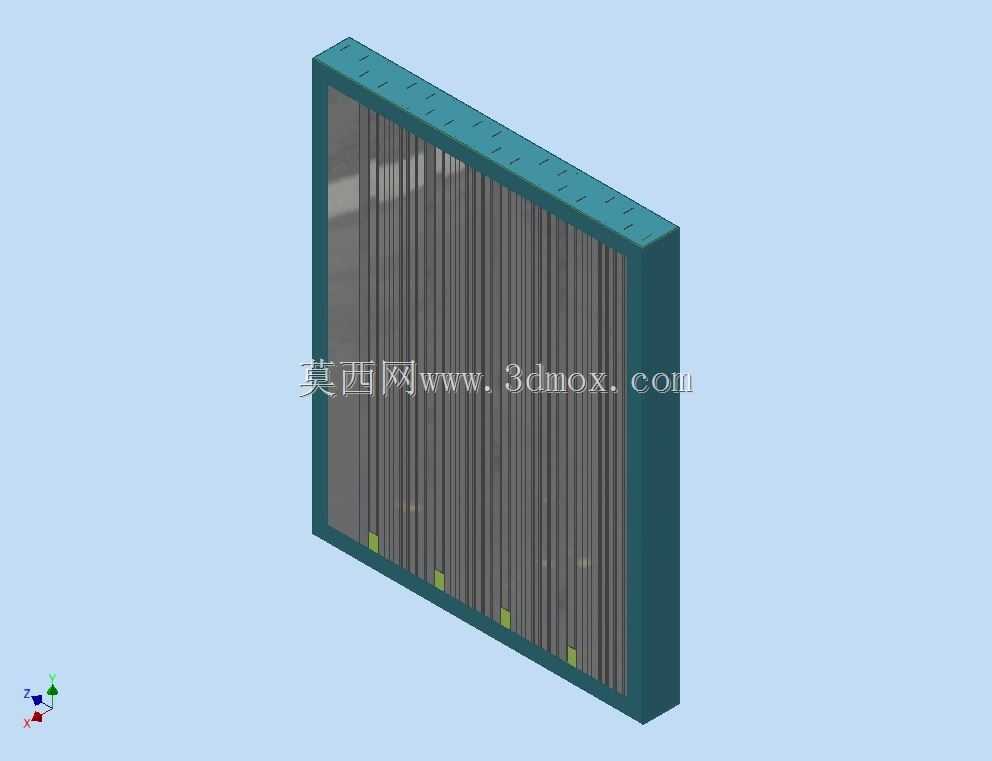

　　在商用建筑新风系统、工业厂房排风进气段、中央空调室外取风端这类场景里，垂直布置的风道往往面临安装空间局促、室外风雨直吹、进风夹杂大颗粒杂物的问题，这款垂直管道过滤装置就是针对这类工况做的适配设计。不同于水平安装的过滤段需要额外预留抽拉滤芯的侧向操作空间，这款产品采用薄型长方体框体结构，整体厚度控制在适配常规矩形风管的尺寸范围内，框体边缘做了等宽的法兰折边，安装时可以直接和垂直段风管的法兰面对接，通过螺栓压紧密封胶条完成固定，不需要额外做变径转接，能大幅减少现场安装的焊接、裁切工作量。

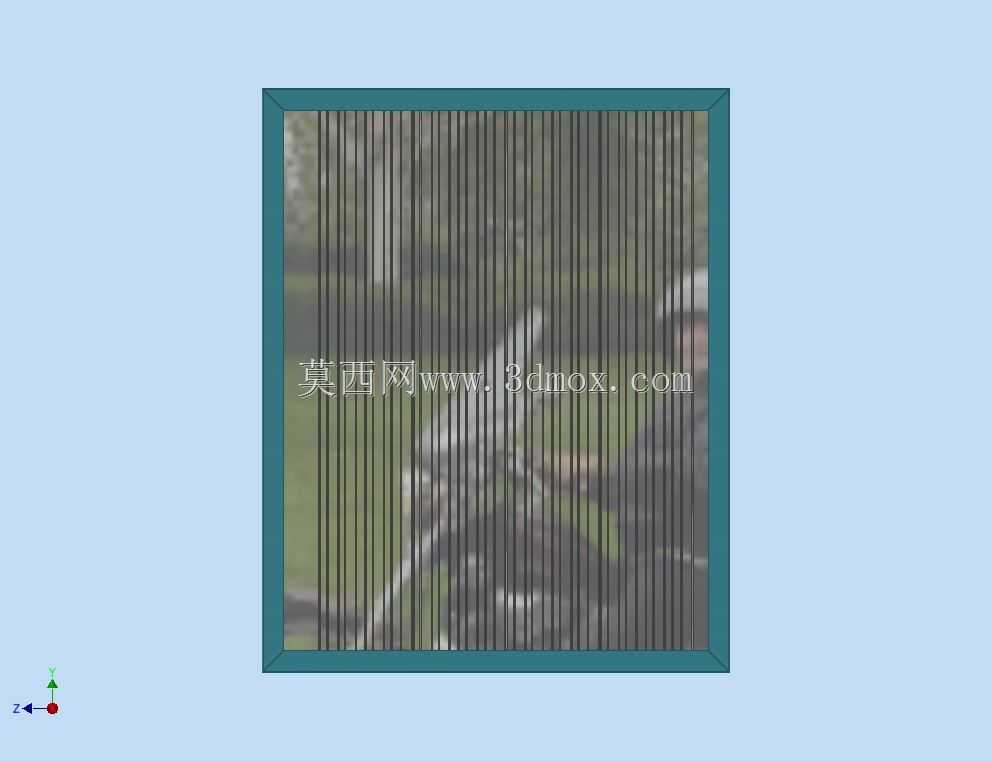

　　从功能层面看，这款装置的核心作用是在室外空气进入室内风道前，拦截空气中携带的柳絮、落叶碎屑、蚊虫、大颗粒扬尘等杂质，避免这些杂物进入后端的空调机组、热回收芯体或者精密过滤段，造成后端设备堵塞、换热效率下降或者滤芯过早损耗。内部的过滤叶片采用多层折弯的金属导流结构，相邻叶片之间预留了均匀的过流间隙，既保证足够的通风通流面积，降低风阻，又能通过叶片的折角改变气流走向，让混杂在气流里的大颗粒杂质在惯性作用下撞击到叶片表面，顺着垂直布置的叶片槽道滑落到底部的集尘槽里，日常维护只需要打开底部的快拆堵盖就能清理沉积的杂物，不需要把整个过滤段从风道上拆下来，适配高空室外作业的维护需求。

　　设计过程中首先考虑的是室外工况的耐候性，整体框体和内部叶片都采用金属板材加工，所有拼接位置采用满焊后打磨抛光的处理，避免雨水顺着拼接缝隙渗入风道内部，框体的外表面做了平整的防锈处理，能适应室外日晒雨淋的环境，不会因为长期受潮出现锈蚀掉屑的问题。尺寸设计上严格匹配常规通风管道的模数规格，框体的长宽尺寸对应标准矩形风管的边长系列，安装时的螺栓孔位和通用风管法兰的孔位完全对齐，不需要现场重新打孔，安装边界预留了法兰密封面的压紧余量，即使是在垂直风道的中段安装，也不会因为装置自重出现法兰面错位漏风的问题。

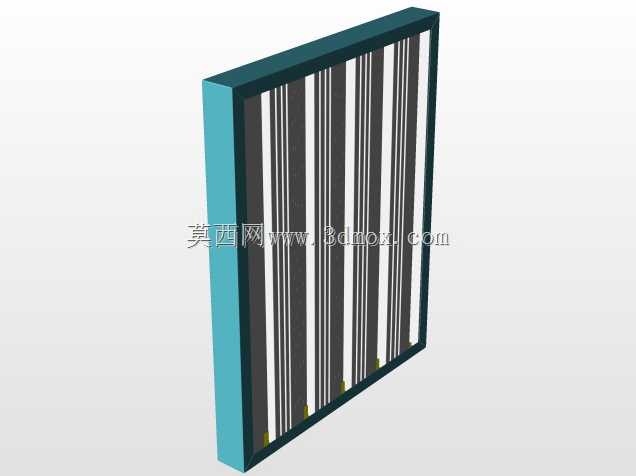

　　考虑到垂直安装的受力特点，框体的四个边角都做了加强折边，内部叶片的两端都和框体内壁做了牢固的点焊连接，不会因为长期受气流冲击出现叶片变形、间隙变大的情况，气流通过时的振动也能通过整体刚性结构传递到风道壁面，不会产生额外的风噪。和常规的无纺布初效过滤器相比，这款金属结构的过滤装置不需要频繁更换滤芯，只需要定期清理沉积的杂物就能持续工作，尤其适合风沙较大的北方地区、周边有落叶乔木的建筑外立面取风口，还有工业厂区周边含尘量较高的室外进风场景，能有效降低后期的运维成本，减少过滤耗材的更换频次。

　　在结构细节上，叶片的折弯角度经过反复校核，既保证杂质拦截效率，又把风阻控制在通风系统允许的范围内，不会因为加装过滤段造成风机负载过大、通风量不足的问题。框体的顶部做了微坡的导水设计，即使有雨水溅到装置表面，也会顺着坡面流到框体外侧，不会灌入风道内部，底部的集尘槽和外部连通的位置做了防虫网结构，避免清理杂物的时候有蚊虫顺着槽道进入风道。安装时只需要在垂直风道的对应位置截断风管，把装置的两端法兰和风管法兰对齐，加装密封垫后拧紧螺栓即可，不需要额外设置承重支架，装置本身的刚性结构足以承载自身重量，适配新建风道安装和旧风道改造升级的不同需求。
