通风系统用水平安装式空气滤器结构

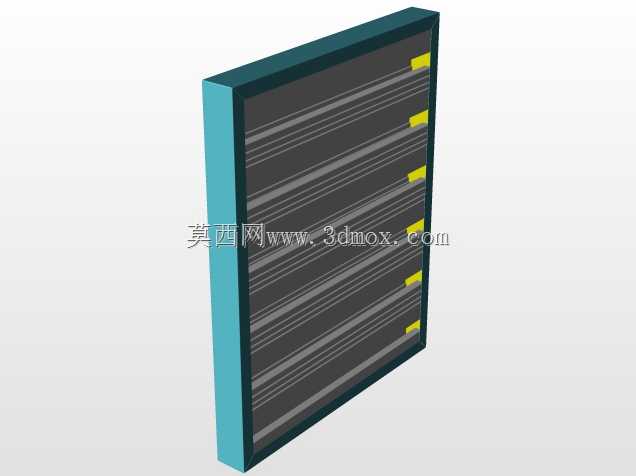

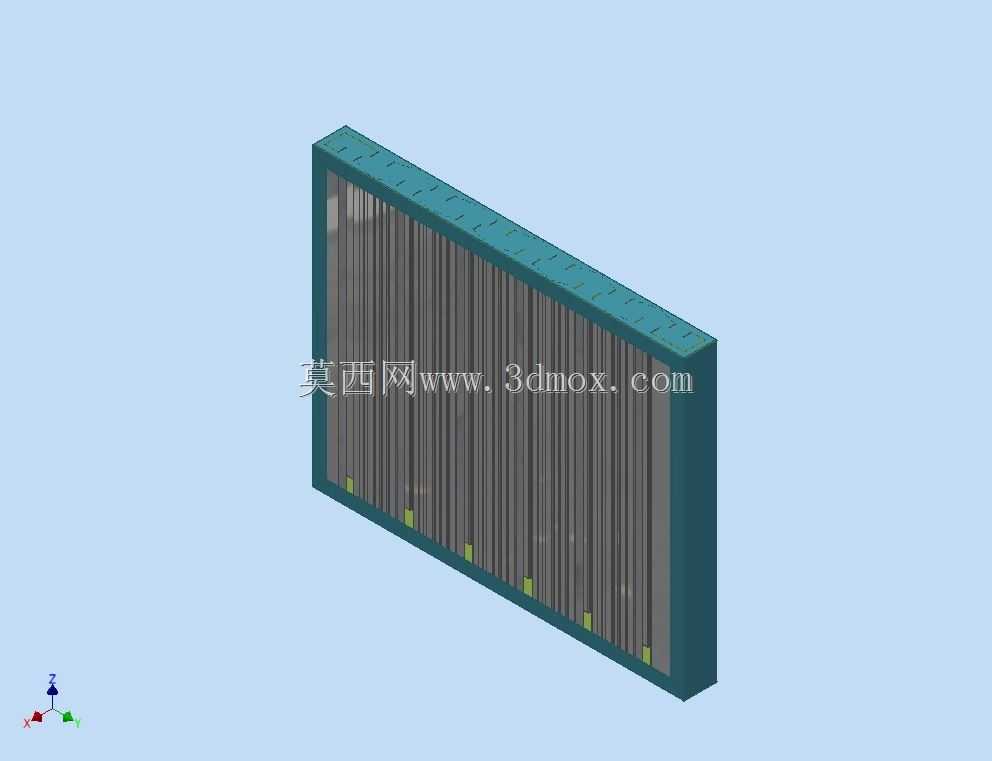

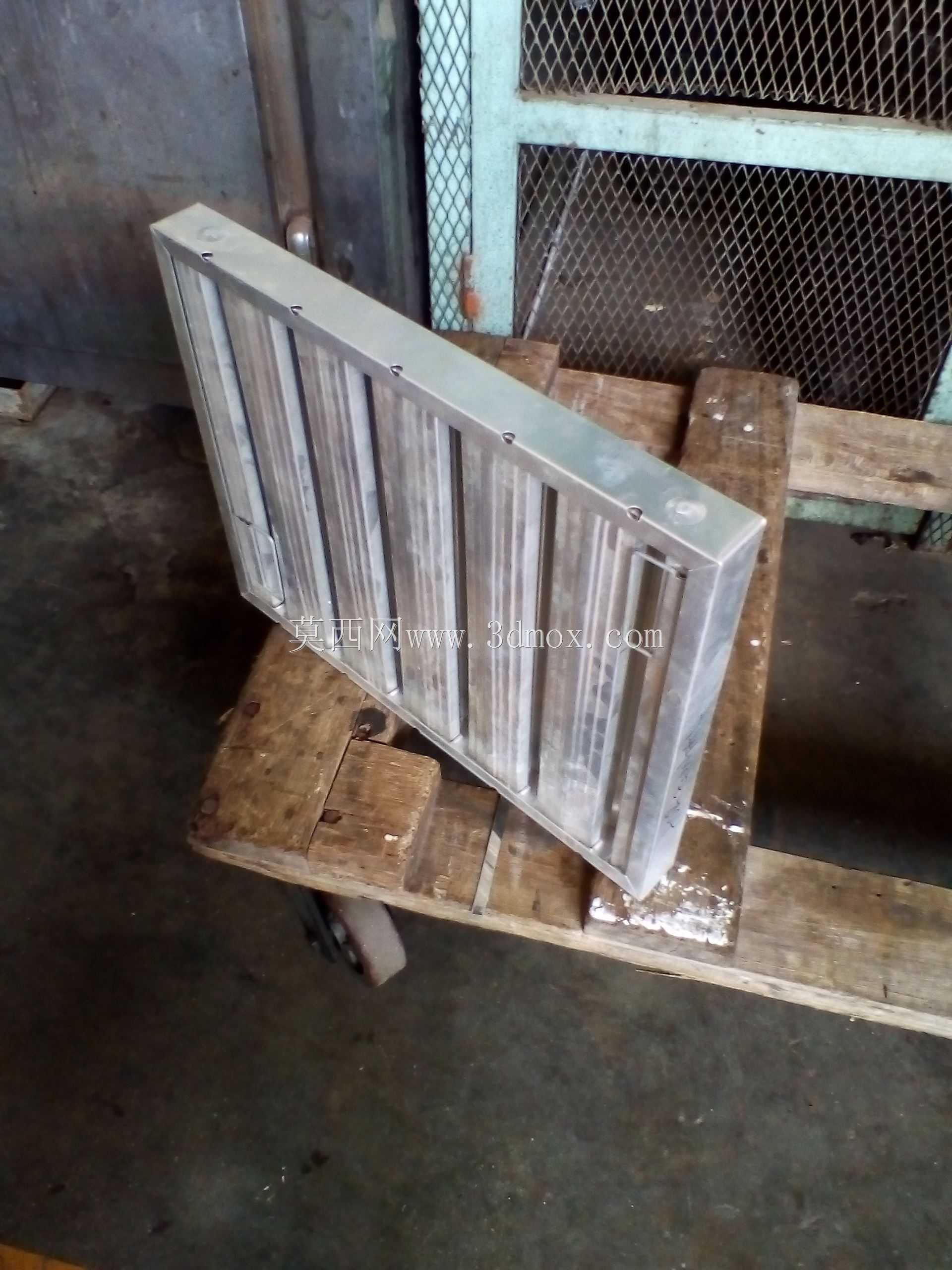

　　这款水平安装的滤器主要适配商用建筑通风、工业车间送风、中央空调末端风道等水平排布的管线场景，在实际工程中常被布置在新风入口段、回风汇总段以及工艺送风的前置预处理位置，用来拦截气流中裹挟的纤维碎屑、大粒径浮尘、蚊虫杂物等固态杂质，避免这类异物进入后端换热盘管、风机叶轮或者洁净送风区域，减少设备积尘磨损，延长后续通风组件的维护周期。从结构设计来看，整体采用长条形矩形框体结构，外框选用折弯成型的金属板材拼合，边框折边预留了统一的安装孔位，能够直接与同规格的水平法兰风道对接，安装时不需要额外做变径转接，框体的厚度控制在适配常规水平吊顶夹层的空间范围内，不会因为竖向尺寸过大挤占吊顶内的其他管线排布空间。

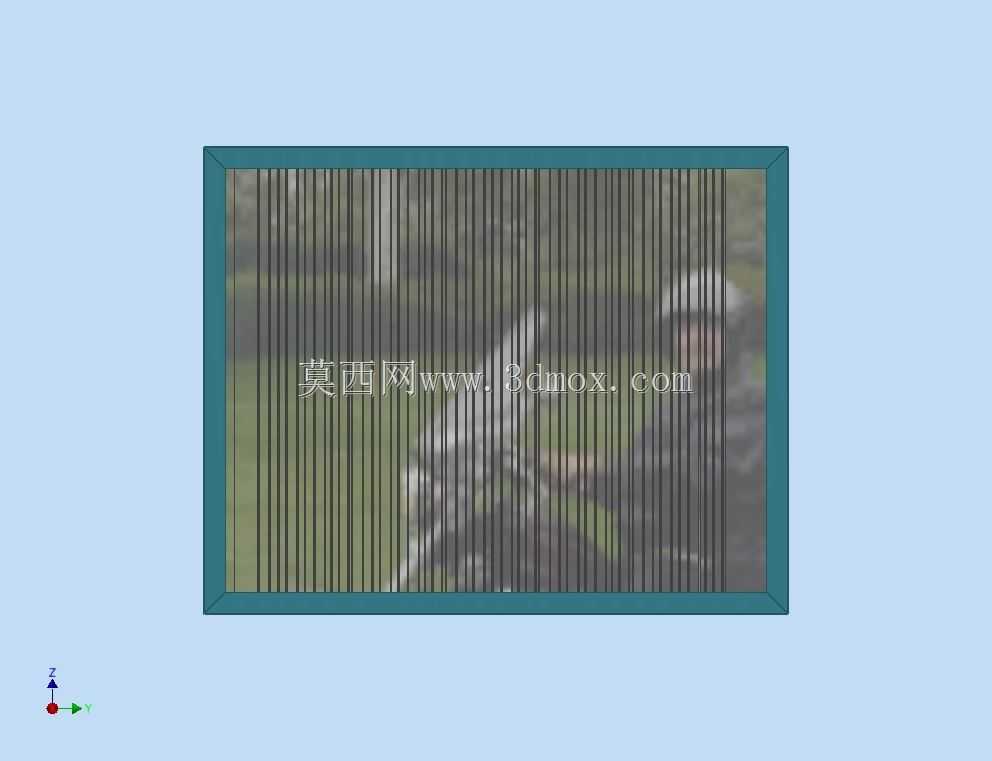

　　滤料部分采用多组平行排布的竖向格栅式滤片，相邻滤片之间保持均匀的过流间隙，这种排布方式在水平安装状态下，气流沿水平方向穿过滤片间隙时，大颗粒杂质会在惯性碰撞作用下附着在滤片表面，不会因为重力作用直接堆积在滤层底部造成局部堵孔，相比竖向安装的同规格滤器，水平布置时的容尘分布更均匀，初始风阻更低，适合长时间连续运行的通风系统。设计过程中重点考虑了水平安装的受力特性，外框的拼接位置采用满焊打磨处理，避免长期受气流脉动冲击出现焊缝开裂，滤片与外框的连接位置做了压边固定，不会因为气流反复冲刷出现滤片移位、间隙漏风的问题。边框的安装孔位采用长圆孔设计，能够抵消现场风道安装时的尺寸累计误差，降低现场安装的对位难度，不需要在施工现场二次扩孔调整。

　　在安装边界上，这款滤器的进出风侧都预留了不小于一倍框体厚度的直管段空间，避免直接对接弯头、变径等部件造成气流偏析，导致局部滤片过流速度过快降低过滤效率；滤器的检修侧预留了足够的抽拉空间，日常维护时不需要拆解相邻的风道段，直接将滤器从水平安装槽内抽出即可清理滤片表面的积尘，清理完成后直接推回安装位就能恢复使用，维护操作不需要专业工具，普通运维人员即可完成。滤片的表面做了钝化防锈处理，在相对湿度较高的通风环境下也不会出现锈蚀脱落，不会对送风气流造成二次污染，框体的边角位置做了倒圆角处理，安装搬运过程中不会划伤施工人员，也不会割破相邻的风道保温层。在实际选型适配时，这款滤器的额定过流风速匹配常规通风系统的主管风速区间，

　　不会因为滤器本身的风阻过大导致整个送风系统的风量衰减超出设计阈值，多组滤片的平行结构也让气流穿过滤器后的流场更均匀，减少后端风道内的涡流噪声，适合对噪声控制有要求的商用办公、公共场馆类通风场景。不同于袋式、板式等深度过滤组件，这款水平滤器属于初效前置过滤部件，主要承担大颗粒杂质的拦截功能，通常会和中效、高效过滤段配合使用，作为整个过滤系统的第一道防护屏障，减少后端高精度滤材的容尘负荷，降低高精度滤材的更换频率。结构建模过程中，所有的折弯参数、焊缝预留量、安装孔位间距都严格遵循通风配件的通用安装规范，框体的形位公差控制在安装允许的偏差范围内，对接同规格的标准风道时不会出现错位、缝隙漏风的问题，滤片的排布间距经过流场仿真验证，在保证容尘量的前提下尽可能降低过流阻力，平衡过滤效率与通风能耗之间的关系。
