齿轮泵主体壳体结构三维设计

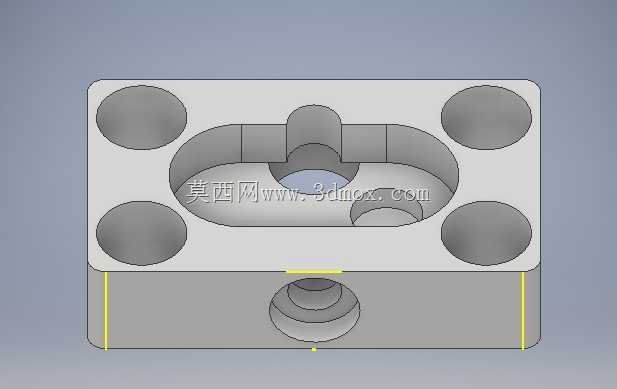

　　在液压传动与流体输送系统的实际工程应用场景中，齿轮泵作为容积式泵的典型品类，长期承担着低压至中压工况下的流体增压、输送职能，广泛适配机床液压站、小型工程机械润滑系统、轻工设备流体输送回路等场景，而泵体作为齿轮泵的核心承载基体，其结构设计合理性直接决定整泵的装配精度、运行密封性与使用寿命。这款齿轮泵体的结构设计完全围绕齿轮副的装配容腔需求展开，主体采用方块式基体构型，中部开设腰型贯通容腔，该容腔的轮廓尺寸完全匹配一对相互啮合的渐开线圆柱齿轮的齿顶圆运动包络轨迹，确保齿轮装入后齿顶与腔体内壁的径向间隙控制在0.03-0.05mm的合理区间，既避免间隙过大引发的内泄漏降低容积效率，也防止间隙过小导致齿轮运转时出现齿顶刮擦腔壁的卡滞问题。

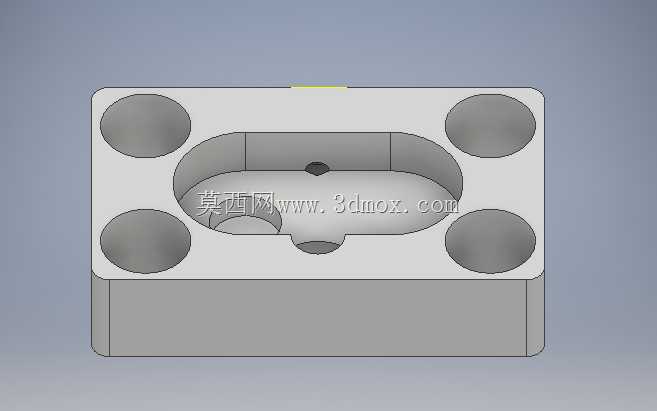

　　从安装边界来看，泵体四个角位对称布置四个沉头安装孔，孔位的同轴度、孔距公差严格按照IT7级精度设计，既可以通过内六角螺栓实现泵体与前后端盖的刚性连接，也可适配不同安装基座的固定需求，沉孔的深度设计充分考虑螺栓头的沉装余量，保证连接后螺栓端面不突出泵体安装面，避免出现装配干涉。在功能特性设计上，腰形容腔的上下位置分别预留进、出油流道的衔接位置，容腔中部的小型凹位与凸台结构，分别对应齿轮副啮合区的卸荷槽与定位基准，其中卸荷槽的位置设计经过啮合点轨迹校核，能够有效导出齿轮啮合时被困在齿间的高压油液，消除困油现象带来的振动、噪声与功率损耗问题，而腔体内壁的定位凸台则用于齿轮轴支撑套的轴向定位，保证齿轮轴装配后轴向窜动量控制在允许范围内。

　　从设计思路的落地逻辑来看，这款泵体没有采用复杂的曲面构型，全部采用规则平面、圆柱面与腰型柱面组合，一方面是为了适配常规铣削、镗削的加工工艺，降低零件加工的工序复杂度与制造成本，另一方面规则的外形结构也便于泵体在设备内部的布局安装，不需要额外设计复杂的安装转接件。在壁厚设计上，泵体的侧壁厚度经过耐压强度校核，能够承受额定工况下16MPa的内部压力而不出现塑性变形，同时外壁与容腔之间的壁厚均匀性控制在±0.2mm以内，避免铸件生产过程中因壁厚不均产生缩孔、砂眼等铸造缺陷，也能减少热处理过程中的变形量。实际装配场景中，这款泵体的上端面与下端面均设计有密封槽安装位，可适配O型密封圈或者纸质密封垫片，与前后端盖压紧后实现静密封，

　　防止泵体内部的压力油液从结合面泄漏，同时泵体的侧面预留有定位销孔的加工基准位，装配时可通过圆柱销实现泵体与端盖的精准定位，避免螺栓紧固过程中出现端盖错位，导致齿轮轴孔不同心引发的运转卡滞。从流体路径的设计来看，腰形容腔的进油侧容积大于出油侧，符合齿轮泵从进油腔吸油、齿轮旋转带油到出油腔压油的工作逻辑，腔壁的过渡位置全部采用小圆角过渡，避免应力集中，同时也能减少油液在腔体内流动时的沿程阻力，降低油液流动过程中的温升。对于设备选型与结构设计从业者而言，这款泵体的结构参数可以直接适配模数2、齿数12的标准渐开线圆柱齿轮副，对应的泵排量为6ml/r，可直接用于额定转速1500r/min的液压系统中，不需要对容腔结构做二次修改，四个安装孔的孔距采用行业通用的安装尺寸，可与市面上多数同规格齿轮泵的安装支架直接适配，大幅缩短液压系统的设计与装配周期。在建模过程中，这款泵体的特征构建完全遵循加工工序顺序，先拉伸基体方块，再切除中部腰形容腔，随后加工四个角的安装沉孔，最后添加卸荷槽、定位凸台等细部特征，所有特征的参数均设置为可编辑状态，设计人员可根据实际使用的齿轮参数、压力等级需求，快速调整容腔尺寸、壁厚、安装孔位等参数，不需要重新构建基础模型，能够有效提升液压元件的改型设计效率。
