手动式装订作业模具结构设计

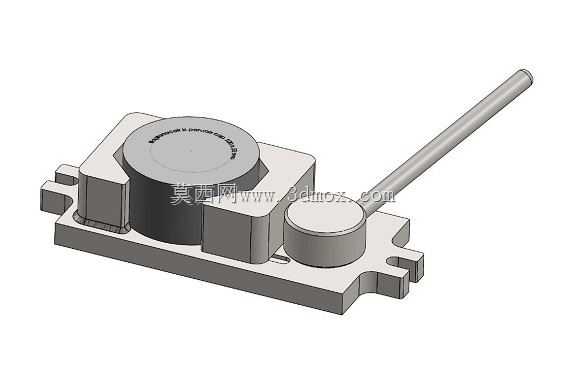

　　这套手动装订模具主要面向小型文印门店、办公后勤场景的纸质文档装订工序，也可适配小批量印刷后道的样本装订环节，替代传统手工敲订的低效作业方式，解决手动装订时订脚偏移、压合力度不均导致的装订散页、钉脚翘起刮纸等常见问题。从结构布局来看，整套模具采用底板集成式设计，所有功能组件全部安装在一块带安装缺口的矩形金属底板上，底板两侧的缺口是为了适配工作台面的快速装夹定位，不需要额外打孔固定，直接卡在台钳或者工作台边沿的定位凸台上即可完成安装，安装边界控制在长180mm、宽100mm的矩形范围内，不会占用过多桌面操作空间，适合小型作业场景的工位布置。

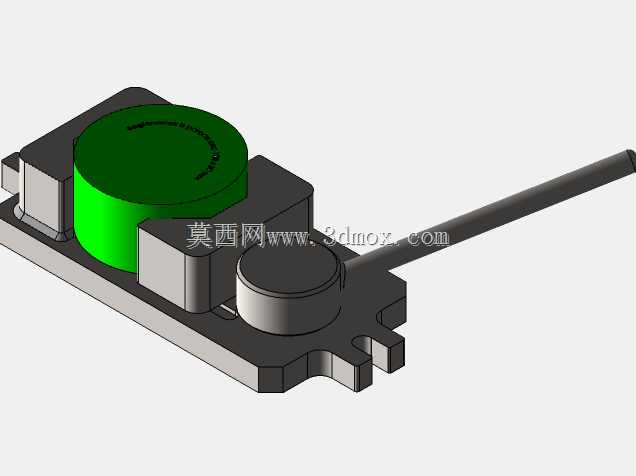

　　操作端的长杆手柄采用杠杆增力结构设计，操作人员只需要施加较小的下压力，就能通过杠杆传动在压合端输出足够的装订压力，不需要外接气源或者电源，完全依靠手动操作即可完成装订动作，对于没有配套动力源的流动作业、临时办公场景适配性很强。模具上设置了两个圆柱形定位工位，直径较大的主工位是装订压合的核心工作区，内部集成了钉槽与压头导向结构，能够保证装订钉在压入纸张的过程中始终保持垂直姿态，不会出现歪斜穿透的问题；直径较小的副工位是定位挡块的安装位，配合可调节的侧边挡条，可以根据不同的装订幅面调整纸张定位边距，支持从32开便签到A4幅面文档的装订边距调节，调节范围覆盖5mm到20mm的常规装订边距需求，不需要额外更换定位配件。

　　在设计思路上，这套模具优先考虑了操作的容错性与耐用性，所有滑动配合面都做了0.2mm的间隙配合公差，压合行程设置了15mm的安全余量，即使操作人员放入的纸张厚度超出常规范围，也不会出现压头卡死或者结构件崩裂的问题；底板与手柄、压头的连接部位都采用了嵌入式的销轴连接，销轴做了淬火硬化处理，长期反复扳动操作也不会出现销轴磨损松旷的问题。压合工作区的下方设置了可拆卸的废料槽，装订过程中产生的纸屑、弯折变形的废钉都会落入槽内，只需要定期抽出清理即可，不会散落堆积在工作台面上，降低日常维护的工作量。

　　从实际作业的适配性来看，这套模具可以兼容常规的23系列通用订书钉，不需要定制专用的装订耗材，使用成本很低；压合头的端面做了网纹滚花处理，压合订脚的时候可以增大摩擦力，避免订脚压合时打滑外翻，保证订脚弯折后平整贴合在纸张背面，不会出现凸起刮破后续页面或者划伤操作人员手部的问题。手柄的握持端做了圆弧过渡处理，没有尖锐的棱角，长时间连续操作也不会出现硌手的问题，适合小批量装订作业的连续操作需求。整套结构没有复杂的传动组件，日常维护只需要定期在销轴位置涂抹少量润滑脂即可，不需要专业的维修人员进行保养，普通操作人员就能完成日常的维护与简单故障排查。

　　在安装适配方面，底板底部做了2mm深度的沉台设计，安装时可以嵌入工作台面的定位凹槽内，作业过程中不会因为手柄扳动的反作用力出现模具移位的问题，不需要额外加装压块或者螺栓固定，拆装转移都很方便，适合需要在不同工位之间流转使用的场景。定位挡块的调节采用手拧螺丝锁紧结构，调整幅面的时候不需要使用扳手等工具，直接用手拧松螺丝调整到对应刻度位置再锁紧即可，换型调整的时间可以控制在10秒以内，应对不同规格文档的混合作业时不会因为调机浪费过多时间。
