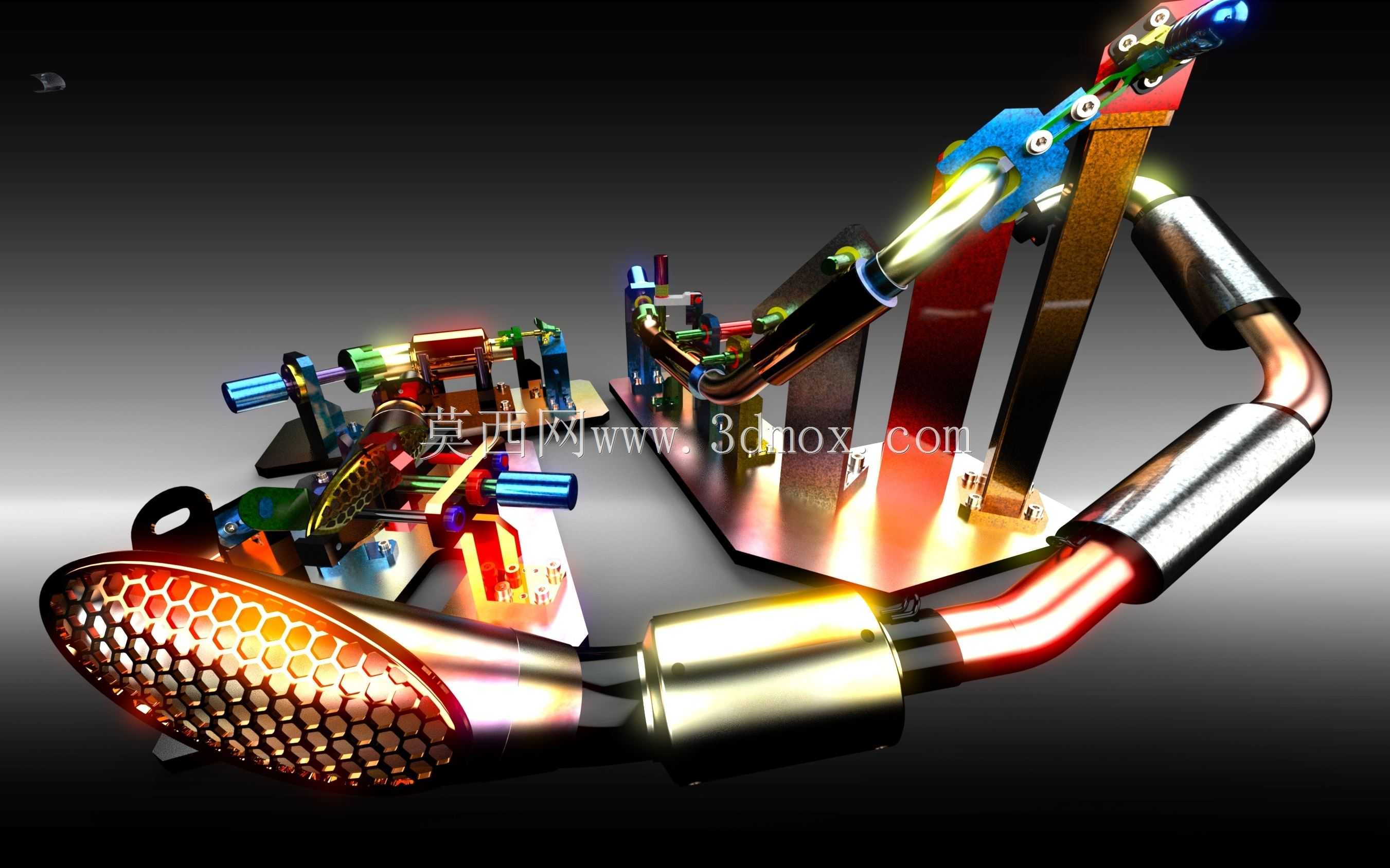

摩托车排气总成焊接工装夹具结构

　　这套焊接工装主要面向两轮机动车排气系统总成的焊装工序，适配小排量跨骑车型的不锈钢排气组件装夹作业，覆盖从支管组对、消音器筒体对接、安装支架定位的全工序装夹需求，在排气部件生产的焊装工位、来料检验工位、焊后打磨除锈工位都能直接部署使用，不需要额外做大规模的工位改造。整套工装的底座采用整块调质钢板加工而成，底面铣平后可直接固定在标准焊接工作台上，整体安装边界控制在长850mm、宽420mm的矩形范围内，高度方向最高处距离工作台面310mm，不会和车间常见的悬挂式焊枪、除尘吸风口产生运动干涉，适配多数中小型五金加工车间的工位布局。设计阶段优先考虑了焊接作业的热变形影响，所有和工件直接接触的定位块都采用了耐热模具钢材质，表面做了氮化处理，

　　避免长期受焊接飞溅粘附、高温烘烤后出现定位面磨损、尺寸偏移的问题，同时定位块的安装位置都预留了0.5mm的调整垫片槽，当不同批次的管材存在壁厚公差波动时，可以通过增减垫片快速调整定位间隙，不需要重新加工定位件。工装的夹紧单元全部采用快速夹钳布局，针对排气支管的薄壁不锈钢管特性，夹头接触位置都镶嵌了铜质压块，一方面铜质材质不会被焊接飞溅粘连，日常清理更方便，另一方面铜块的硬度低于不锈钢管材，夹紧时不会在薄壁管表面压出凹痕，影响成品的外观质量。针对排气总成上多个空间角度的支管对接位置，工装设置了三处带角度刻度的旋转定位座，每个定位座都可以绕水平轴、垂直轴做±15°的角度微调，锁紧后重复定位精度可以控制在0.1mm以内，

　　能够满足不同弯管角度的排气支管组对需求，不需要针对单一车型的排气件单独制作整套工装，降低了多品种小批量生产的工装投入成本。在焊后检验环节，这套工装可以直接作为检具使用，工件焊接完成后不需要拆卸，直接在工装上通过百分表检测各安装支架的位置度、排气法兰的平面度、支管接口的同轴度，减少了工件反复吊装转运的辅助时间，也避免了转运过程中工件磕碰产生的变形。焊后打磨、抹灰、除锈工序中，工装的夹钳可以保持对工件的稳定夹持，底座上预留的排屑槽可以直接将打磨产生的金属碎屑、除锈磨料导流到工位下方的废料收集盒里，不会在工装表面积存磨料，影响后续装夹的定位精度。整套工装的管路避让设计做了针对性优化，所有夹紧机构、定位支撑都避开了排气总成的焊缝位置，

　　焊枪可以从任意角度接近焊缝，不会出现焊枪和工装结构碰撞的问题，既适合手工氩弧焊作业，也能适配小型焊接机械手的自动焊作业，只需要调整夹钳的开合行程即可匹配自动化上下料的动作需求。考虑到焊接作业的现场环境，工装所有的活动铰接位置都加装了防尘防焊渣的护套，日常维护只需要定期在铰接点滴注润滑油即可，不需要做复杂的拆解保养，适合车间一线的粗放使用场景。
