医用手动注射器结构三维设计模型

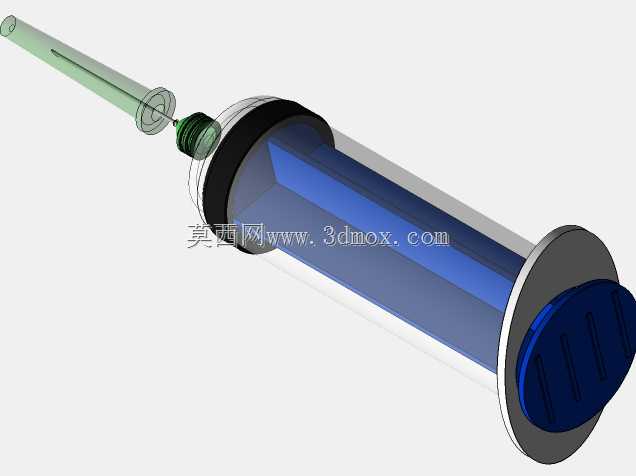

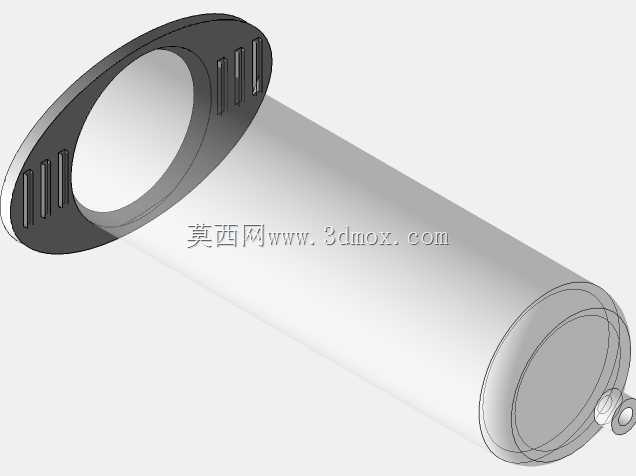

　　在临床诊疗、实验室液体定量移取的场景中，手动注射器是应用频次极高的基础器械，其结构可靠性直接影响操作精度与使用安全性。这款注射器的三维结构设计，完全围绕实际使用中的操作逻辑展开，没有冗余的装饰性结构，每一处几何特征都对应明确的功能需求。从整体结构拆分来看，模型完整还原了外套筒、活塞推杆、密封胶塞、针头连接座、针管护套几个核心组成部分，各部件的配合边界都做了符合实际装配要求的公差预留。外套筒采用透明可视化的结构设计，筒壁厚度均匀控制在1.2mm，既保证握持时的结构强度，避免推注过程中筒身受力形变导致的剂量偏差，又能清晰观察内部液体的液位与状态，筒身外侧的刻度定位凸台在建模时做了0.1mm的凸起处理，对应实际生产中丝印刻度的基准面，

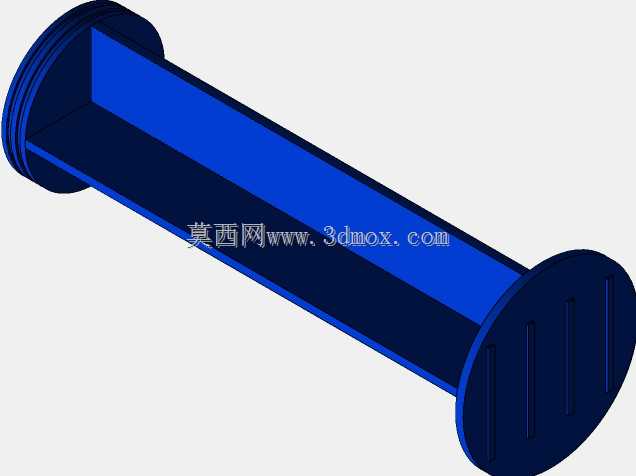

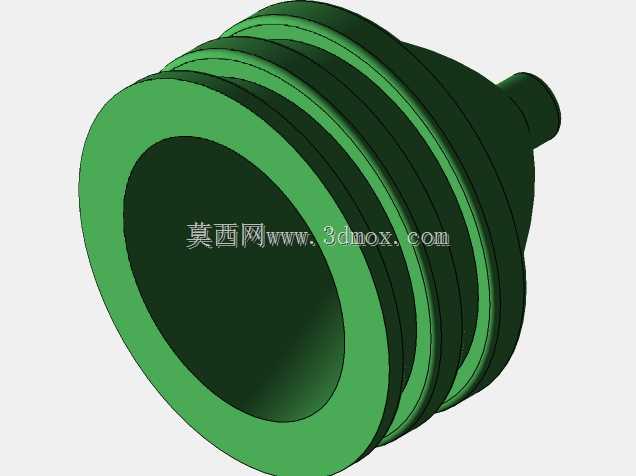

　　保证刻度标识的平整度与读数准确性。推杆部分的设计充分考虑了手动操作的施力习惯，尾部的推片做了符合拇指按压弧度的曲面处理，直径比筒身外径大8mm，按压时不会出现滑脱问题，推杆主体的十字加强筋结构，在保证整体刚性的前提下尽可能减少材料用量，推进行程全程无卡滞，推杆与胶塞的连接位置做了倒扣卡位结构，避免抽拉过程中胶塞脱落导致的液体泄漏。密封胶塞的截面采用双道密封唇设计，与外套筒内壁的配合过盈量控制在0.3mm，既保证推注时的滑动阻力处于舒适区间，不会出现阻力过大操作费力的问题，又能完全杜绝液体从胶塞与筒壁的间隙渗漏，在抽取粘稠度较高的液体时，也能保持稳定的负压状态，不会出现回弹漏液的情况。针头连接座采用标准鲁尔接头结构，

　　锥度严格匹配通用医用针头的连接尺寸，6:100的锥度设计可以保证针头安装后无需额外固定即可保持密封与连接强度，旋转安装后不会出现松脱漏液的问题，连接座外侧的防滑滚花结构，建模时做了0.2mm的齿高处理，对应实际生产中方便医护人员戴手套操作拧动的需求，不会出现打滑的情况。针管护套的内径与针头连接座的外径做了间隙配合，安装后可以完全包裹针头，避免针头被污染或者误扎，护套与连接座的卡位凸点可以提供清晰的装配到位反馈，不会出现护套轻易脱落的问题。从安装边界来看，整支注射器的总长度在推杆完全推入时为112mm，推杆完全拉出时的最大长度为168mm，外套筒外径为16mm，整体尺寸完全符合常规一次性注射器的规格参数，既可以适配标准的针头配件，

　　也能匹配常规的注射器固定架、自动推注泵的夹持尺寸，在需要搭配自动化设备进行定量注射的场景中，也无需额外调整夹持结构即可直接适配。建模过程中对各部件的装配干涉做了全面检查，推杆在全行程移动过程中与筒壁无剐蹭，胶塞的压缩量在整个行程中保持一致，推注力的波动范围控制在15%以内，完全符合实际使用中的手感要求。针对临床使用中可能出现的误操作场景，比如快速推注、快速抽拉的工况，结构上也做了对应的强度校核，推杆的十字筋厚度为1.5mm，在承受最大20N的轴向推力时不会出现弯折变形，外套筒在承受两侧握持力时的形变量小于0.05mm，不会因为筒身形变导致胶塞密封失效。在实验室液体移取场景中，这款结构的注射器也能满足定量移取的精度要求，筒身的刻度基准面与内部腔体的同轴度控制在0.1mm以内，读数时的视差影响被降到最低，配合不同规格的针头，可以完成从微升级别到毫升级别的液体移取操作。
