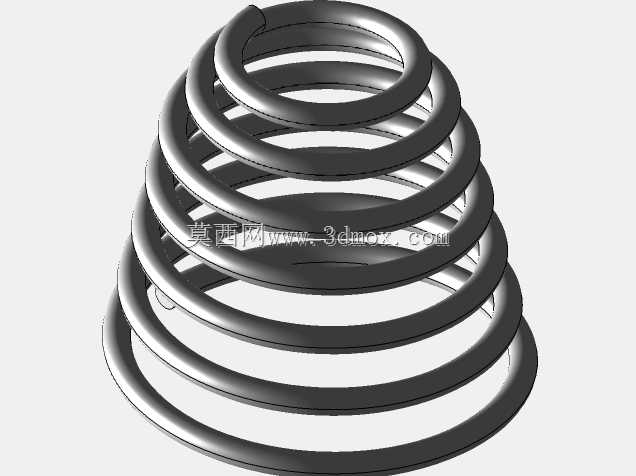

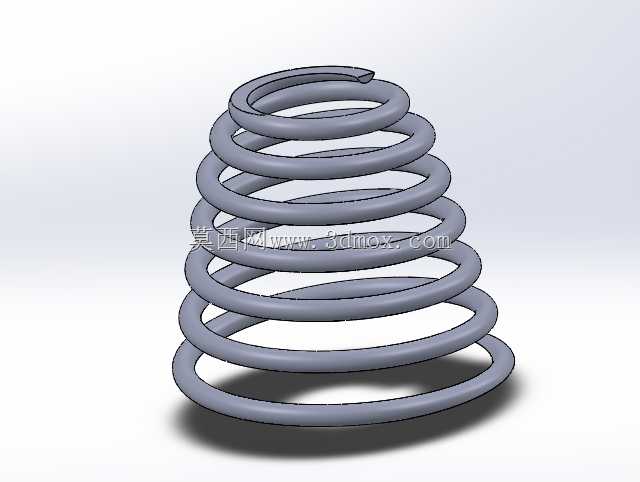

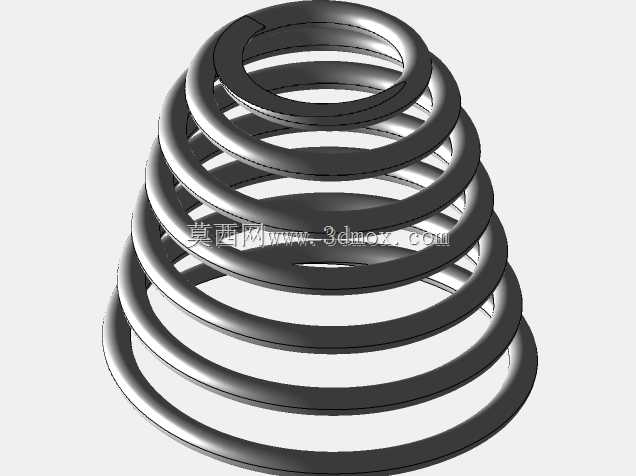

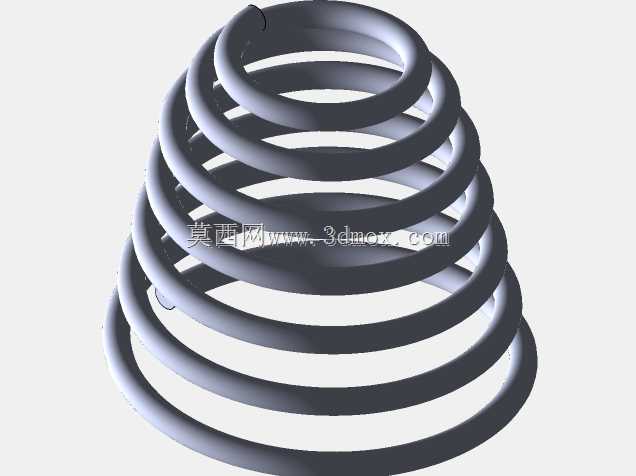

等节距截锥螺旋塔簧结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:484486
  • 等节距截锥螺旋塔簧结构设计
  • 等节距截锥螺旋塔簧结构设计
  • 等节距截锥螺旋塔簧结构设计
  • 等节距截锥螺旋塔簧结构设计

  在小安装空间、大压缩量需求的机械结构场景里,常规圆柱螺旋压缩弹簧往往会因为并圈高度限制,无法满足行程要求,这时候截锥形的塔簧就成了结构设计里的优先选型方向。这类弹簧的螺旋线沿轴向呈圆锥面分布,从大端到小端的簧圈直径逐圈递减,受压时小直径簧圈可以逐圈嵌入大直径簧圈的内圈间隙里,相比同参数圆柱弹簧,能获得更小的并紧高度,在轴向安装空间受限的场合优势十分明显。从实际应用场景来看,这类塔簧常出现在小型机电产品的按键复位结构、精密仪器的缓冲隔振模块、离合器的压紧组件、小型阀门的复位结构里,部分对安装高度有严格限制的冲压模具卸料结构里,也会选用这类塔簧来替代常规圆柱弹簧,避免弹簧并圈后干涉模具合模行程。

  从功能特性上看,这类变径螺旋弹簧的刚度并非固定值,随着压缩行程增加,参与承载的有效簧圈数会逐圈减少,刚度会呈现非线性递增的特性,这种变刚度特性可以让弹簧在承受小载荷时刚度较低,缓冲吸震效果更好,当载荷增大到一定程度后刚度快速上升,避免过度压缩导致簧圈塑性变形,相比等刚度圆柱弹簧,更适合载荷波动范围大、同时需要兼顾缓冲与限位的工况。设计这类塔簧的时候,首先要明确两端的安装边界:大端外径需要匹配安装沉孔的内径,预留0.5-1mm的径向间隙,避免弹簧受压侧弯时与安装孔壁发生摩擦卡滞;小端内径需要匹配导向轴的外径,间隙控制在0.3-0.8mm之间,保证弹簧压缩过程中不会出现径向偏移,避免偏载导致的局部应力集中。

  建模过程中需要先确定螺旋线的生成路径,以圆锥面作为螺旋线的依附曲面,根据设计要求的总圈数、有效圈数确定螺旋升角,两端的支撑圈需要做并紧磨平处理,磨平长度不小于3/4圈,保证弹簧两端安装时的接触平面度,避免安装后出现倾斜受力。簧丝直径的选取需要结合最大工作载荷、材料许用切应力来计算,常用的65Mn、60Si2Mn弹簧钢材料,需要根据工作环境温度、腐蚀情况做对应的表面处理,常规工况下做发黑防锈即可,潮湿环境可以考虑镀锌或者电泳处理。需要注意的是,塔簧的并圈顺序是从小端开始逐圈并向大端,设计时需要核算每一圈的内径与相邻大圈的外径差值,保证压缩时相邻簧圈可以顺利嵌套,不会出现圈与圈之间的卡滞,嵌套间隙一般预留簧丝直径的10%左右,既避免间隙过大导致径向晃动,也防止间隙过小出现加工误差后无法顺利并圈。

  在安装尺寸校核上,需要重点核算自由状态下的总高度、最大工作载荷下的压缩高度、并紧高度三个关键尺寸,最大工作行程需要控制在全压缩行程的70%-80%之间,避免长期工作在接近并紧的状态下导致弹簧应力松弛,疲劳寿命下降。对于需要做疲劳寿命校核的工况,还要根据簧丝的切应力幅值、平均应力计算疲劳安全系数,对于循环次数超过100万次的高周疲劳场景,需要对簧丝表面做喷丸强化处理,提升表面残余压应力,降低疲劳裂纹萌生的概率。另外这类弹簧的旋向选择也有讲究,如果是安装在有螺纹结构的导向件上,弹簧旋向需要与螺纹旋向相反,避免弹簧压缩时顺着螺纹旋向转动出现松脱;如果是多根弹簧组合使用的场景,相邻弹簧需要选择相反旋向,避免弹簧受压时互相缠绕干涉。
