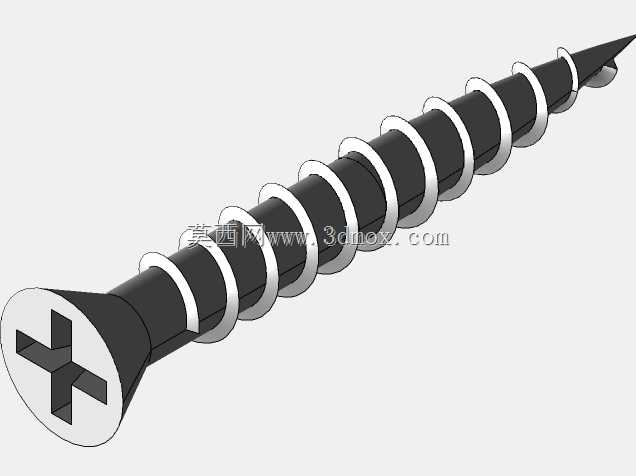

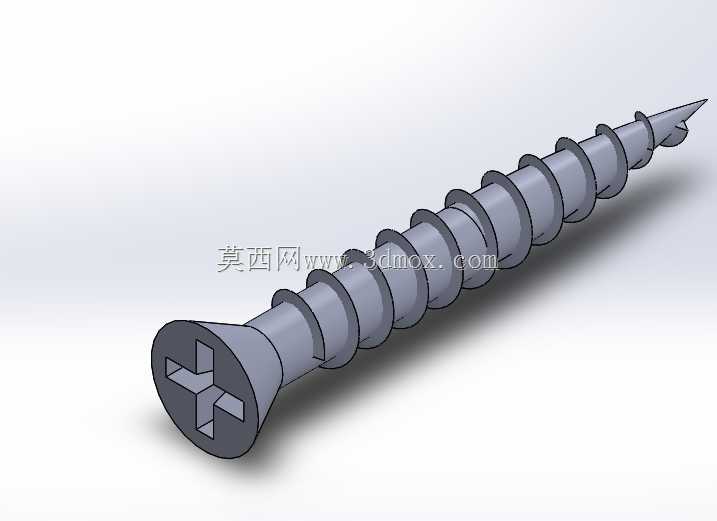

十字槽沉头自攻螺钉三维结构设计

　　在日常的结构装配场景里，这类十字槽沉头自攻螺钉是覆盖场景最广的紧固件之一，小到消费电子外壳拼接、家居板材连接，大到低压电气柜内部件固定、小型机械设备外罩安装，都能见到它的应用。不同于需要预先攻丝的机牙螺钉，自攻结构的设计让它可以在带有预制导向孔的有色金属、塑料、薄钢板甚至密度板材上直接旋入，靠自身螺纹切削挤压出匹配的啮合牙型，省去了单独攻丝的工序，在批量装配场景里能大幅提升作业效率，尤其适合现场改装、售后维修这类没有配套攻丝工具的作业场景。

　　从结构设计逻辑来看，沉头的头部构型是为了适配沉孔安装需求，装配完成后螺钉头部可以完全埋入工件表面，不会出现凸起干涉，这对有外观平整度要求、或者部件需要滑动贴合的场景至关重要，比如自动化设备的滑动导轨护板安装、家具的外露面拼接，都要求紧固件不能突出安装面，避免剐蹭操作人员或者影响相邻部件的运动轨迹。头部的十字槽设计则是兼顾了手动与电动工具的适配性，相比一字槽，十字槽的受力接触面积更大，电动批头卡入后不容易打滑跳脱，能传递更大的拧紧扭矩，同时对中的容错率更高，新手操作也能快速对准批头，减少拧花槽口的概率。

　　螺纹部分的设计是这类螺钉的核心，连续的等距螺旋牙型从靠近头部的位置一直延伸到钉尖附近，牙型的锋利边缘在旋入过程中可以逐步切削或挤压基材，形成紧密的螺纹啮合，不需要额外配合螺母使用，单侧即可完成紧固。钉尖的锥形收窄设计是为了在旋入初期快速对准预制孔，减少初期的定位阻力，哪怕预制孔的位置存在微小偏差，锥形钉尖也能顺着孔壁滑入正确位置，降低装配对位的精度要求。

　　做三维建模的时候，首先要确认头部的锥角参数，常规沉头螺钉的头部锥角为90度，这个角度要和工件上预制沉孔的锥角完全匹配，否则装配后会出现头部贴合不严、或者头部突出工件表面的问题。头部的厚度要匹配对应规格的标准尺寸，保证十字槽的深度足够，既不能因为槽太浅导致批头卡入深度不足容易打滑，也不能因为槽太深削弱头部的结构强度，导致拧紧时头部开裂。螺纹部分的建模要注意牙型的升角与螺距的匹配，自攻螺钉的牙距通常比同规格机牙螺钉稍大，这样可以在更短的旋入行程内获得足够的握持力，同时牙顶的锐边要保留设计的切削角度，不能做过度的圆角处理，否则会失去自攻切削的能力，导致旋入时基材开裂或者拧入扭矩过大。

　　安装边界方面，使用这类螺钉时需要提前在基材上加工合适直径的导向孔，导向孔的直径要根据基材材质调整：如果是较软的塑料或者密度板，导向孔直径可以略小于螺钉螺纹小径，避免握持力不足；如果是薄钢板或者硬质铝合金，导向孔直径要接近螺纹小径，防止旋入时基材被挤压开裂。沉孔的加工深度要刚好容纳螺钉头部，深度过浅会导致头部突出，深度过深则会让头部沉入过多，减少头部与工件的承压接触面积，长期受力下容易出现沉孔塌陷、螺钉松动的问题。拧紧扭矩也要控制在对应规格的推荐范围内，扭矩过大容易导致螺纹滑牙、头部断裂，扭矩不足则会出现连接松动，在有振动的设备场景下还需要配合防松垫圈或者螺纹胶使用，保证长期连接的可靠性。

　　在不同的应用场景里，这类螺钉的材质选择也有区别，普通干燥室内场景可以用镀锌碳钢材质，成本低强度足够；在潮湿或者有弱腐蚀的场景，比如户外设备、卫浴产品装配，则需要选用304不锈钢材质，避免长期使用出现锈蚀，影响拆卸与连接强度。建模过程中还要注意螺纹收尾部分的处理，靠近头部的最后一到两牙要做自然的收尾过渡，不能出现螺纹直接截断的尖锐结构，否则旋入到最后阶段会出现卡滞，甚至顶裂工件沉孔位置的基材。
