刚性凸缘式法兰联轴器结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:484490
  • 刚性凸缘式法兰联轴器结构设计
  • 刚性凸缘式法兰联轴器结构设计
  • 刚性凸缘式法兰联轴器结构设计
  • 刚性凸缘式法兰联轴器结构设计

  在常规工业传动系统的轴系布局中,两轴端的刚性同轴联接是很多中低速、重载工况下的核心需求,这类场景往往不需要补偿轴系偏移的挠性结构,反而对联接刚性、转矩传递效率、同轴度保持能力有极高要求,法兰联轴器就是适配这类场景的典型部件。从实际应用场景来看,这类结构广泛出现在中小型输送机驱动端、水泵与电机的直联部位、普通机床主轴进给传动组、小型减速机输出端联接等对传动精度要求中等、载荷平稳无强冲击的工位,相比带补偿能力的挠性联轴器,它没有弹性元件、铰接结构带来的传动间隙,在正反转切换频繁的工况下能保持稳定的传动相位,不会出现空程误差。

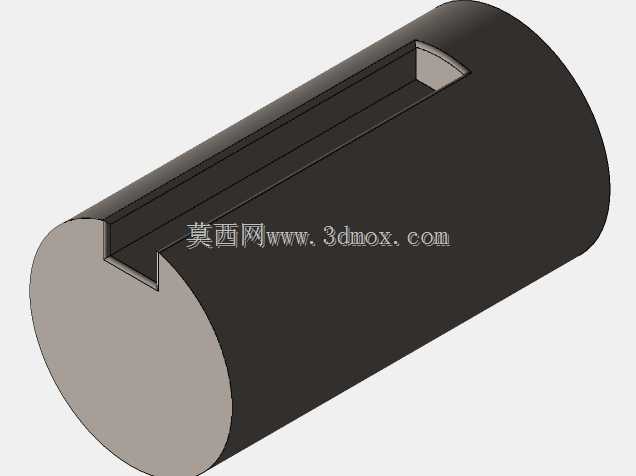

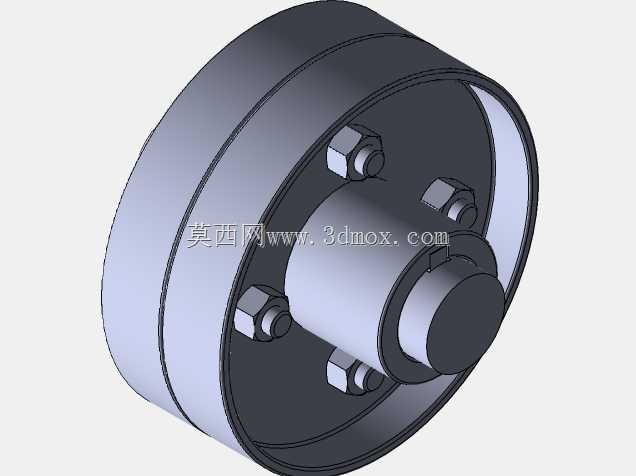

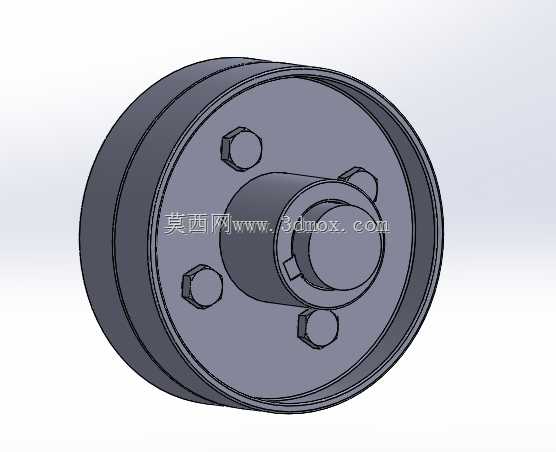

  从功能特性上看,这款法兰联轴器采用两个分体式法兰盘分别套装在待联接的两根轴端,依靠法兰结合面的摩擦力与螺栓的剪切力共同传递转矩,其中一个法兰盘的轴毂位置设计有键槽结构,通过平键实现法兰与轴的周向固定,避免轴与法兰之间出现相对转动;法兰端面上沿圆周均匀分布的螺栓孔,采用铰制孔螺栓配合的话能进一步提升抗剪切能力,适合传递更大的额定转矩,若采用普通受拉螺栓,则依靠法兰结合面的摩擦力传递转矩,安装时需要对称分次拧紧螺栓,保证结合面压力均匀,避免出现偏载导致的轴系附加弯矩。

  设计这类联轴器的时候,首先要核算的是待联接轴的轴径范围,轴毂的内径要与轴径采用过渡配合,保证装配后同轴度偏差控制在允许范围内,轴毂的长度要根据轴径大小匹配,一般取轴径的1.2-1.5倍,保证足够的接触面积来传递转矩,避免键槽部位出现应力集中导致的轴毂开裂。法兰盘的外径尺寸要根据传递转矩的大小核算螺栓分布圆直径,螺栓数量一般取3-6个沿圆周均布,数量过少会导致单个螺栓受载过大,数量过多则会增加法兰盘的尺寸重量,同时对螺栓孔的位置度加工精度要求更高,一旦孔位偏差过大反而会导致装配时螺栓受附加弯矩。法兰结合面的粗糙度要控制在Ra3.2-Ra6.3之间,既保证足够的摩擦系数,又不会因为加工精度过高增加不必要的制造成本,结合面可以设计浅止口结构,装配时两个法兰的止口与止口槽配合,能大幅提升装配时的同轴度精度,不需要反复打表调整就能满足两轴对中要求,降低现场安装的调试难度。

  安装边界方面,这类联轴器的轴向安装尺寸要提前纳入轴系的轴向尺寸链核算,两个法兰套装到轴端后,要保证法兰端面与轴肩贴合到位,避免轴系轴向窜动时法兰出现松动;径向尺寸上要预留足够的安装操作空间,保证扳手能顺利拧紧所有圆周分布的螺栓,同时要注意联轴器外圆与周边防护罩、机架结构的安全间隙,避免运转时出现刮碰。由于这类刚性联轴器没有补偿两轴相对偏移的能力,安装时的对中精度要求极高,径向位移偏差要控制在0.03mm以内,角向偏差要小于0.05mm/100mm,否则运转时会在轴、轴承部位产生极大的附加交变载荷,轻则导致轴承发热过早失效,重则出现轴断裂、螺栓剪断的设备故障。日常运维中,只需要定期检查螺栓的预紧力,确认法兰结合面没有出现相对滑移的痕迹即可,结构本身没有易损件,只要对中精度保持良好,使用寿命远高于带弹性元件的挠性联轴器,后期维护成本极低。另外在设计建模时,要注意螺栓孔的位置度公差标注、键槽的对称度公差要求,轴毂部位的退刀槽、圆角等工艺结构不能省略,避免加工时出现应力集中点,法兰外圆可以设计小的倒角,既去除加工毛刺,也能避免装配时刮伤操作人员。
