带齿轮传动结构的起重吊钩组件设计

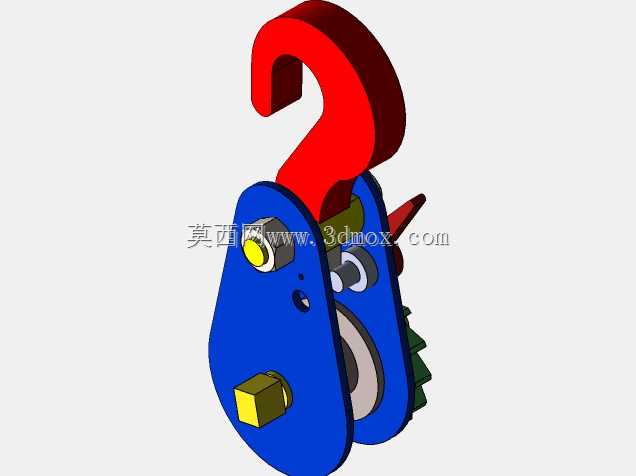

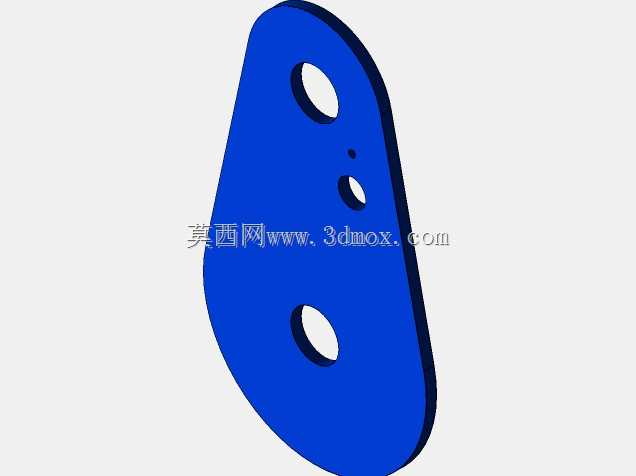

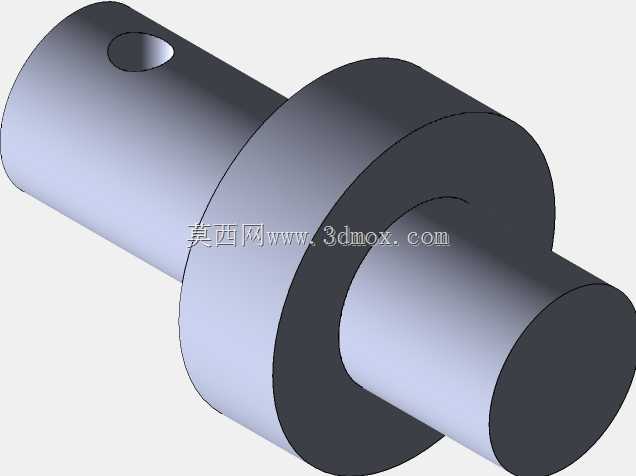

　　这套带齿轮传动结构的起重吊钩组件，主要面向轻载起重作业场景设计，常见于小型车间物料吊运、仓储轻型货物周转、生产线工位间工件转序等作业环节，区别于普通固定式起重吊钩，这套组件集成了传动调节与锁止功能，可在吊运过程中实现吊钩挂载角度的微调，适配不同挂载重心的异形工件，避免起吊后工件倾斜滑脱的风险。从结构功能来看，组件上部的C型吊钩段采用圆弧过渡设计，挂接端做了加厚处理，挂接起重链条或者行车吊环时，接触区域为面接触而非线接触，能降低局部应力集中，长期受交变载荷作用下不易出现裂纹。中部的双支撑板结构作为整个组件的承载基体，两块蓝色支撑板平行布置，通过上部的销轴、中部的传动销轴、下部的齿轮轴实现刚性连接，

　　所有销轴与支撑板的配合孔均采用过渡配合，销轴两端加装轴端挡圈固定，避免作业过程中销轴窜动脱出。传动部分的直齿轮与带齿的锁止拨片配合，当需要调整吊钩挂载角度时，拨动拨片解除齿轮锁止，转动齿轮轴即可带动下部挂接结构转动，调整到位后松开拨片，拨片在弹簧作用下卡入齿轮齿槽，实现位置锁止，防止吊运过程中挂接结构自行转动。设计过程中，首先根据额定起重量核算各承载部件的截面尺寸，上部吊钩段的弯曲截面安全系数取5倍以上，满足轻载起重作业的冗余要求，支撑板的厚度根据销轴的剪切强度匹配，避免支撑板受挤压出现塑性变形。齿轮参数选用模数1.5的标准直齿，齿宽8mm，既满足锁止时的抗剪切强度，又不会让整体结构过于笨重，锁止拨片的齿形与齿轮齿形完全适配，

　　卡入后啮合长度不小于齿全高的三分之二，保证锁止可靠不会滑齿。安装边界方面，组件上部挂接端的开口尺寸适配常规8mm级起重链条的链环尺寸，也可直接挂接直径20mm以下的吊环螺栓，下部挂接轴的直径为12mm，可搭配标准卸扣或者吊装带使用，整体组件的总高度控制在180mm以内，最大宽度75mm，不会占用过多吊点下方的作业空间，适合在空间受限的车间工位内使用。实际使用过程中，这套吊钩组件相比普通固定式吊钩，最大的优势是可以在挂载工件后微调工件的水平角度，对于一些需要精准对位安装的工件，比如小型设备的机座、钣金箱体类零件，起吊后可以直接转动调整角度对准安装位，不需要工人反复推拉工件调整，既降低了作业风险，也提升了吊装对位的效率。

　　结构上所有转动配合面均预留了润滑脂加注间隙，日常维护时只需要定期在销轴与齿轮啮合处加注润滑脂，即可保证转动顺畅、锁止灵活，没有复杂的液压或者电气元件，故障率极低，适合在多粉尘、温湿度变化大的车间环境下长期使用。设计时还考虑了防脱需求，吊钩开口处预留了防脱卡板的安装位，用户可根据作业需求加装弹簧式防脱卡，进一步避免吊索从吊钩开口处滑脱的风险，所有外露的金属棱边均做了倒角处理，没有尖锐毛刺，不会划伤吊装带或者工人的防护手套。
