立式气流式超微粉碎腔体结构设计

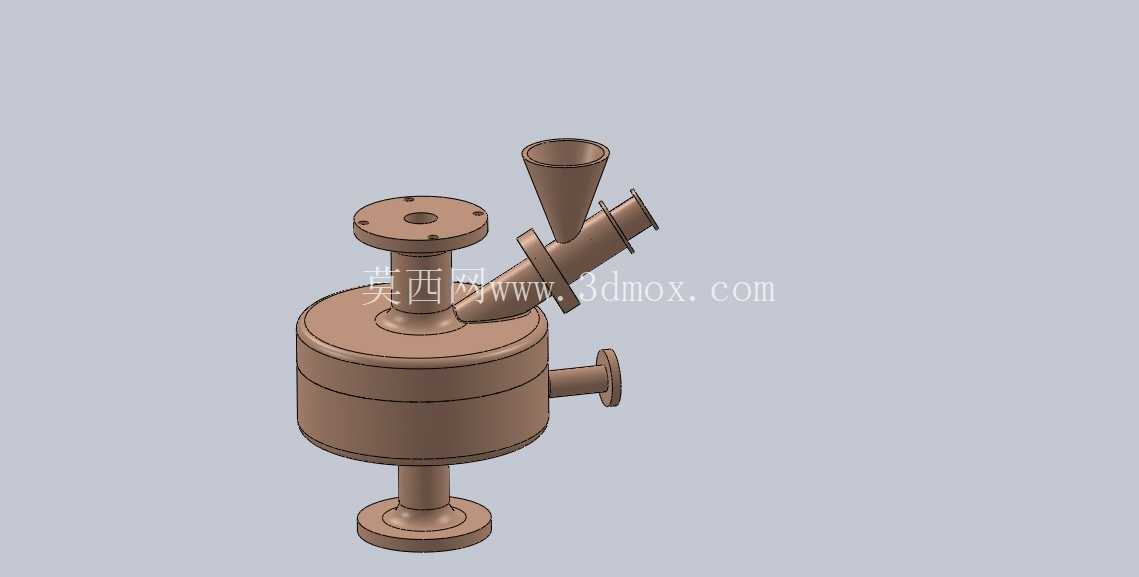

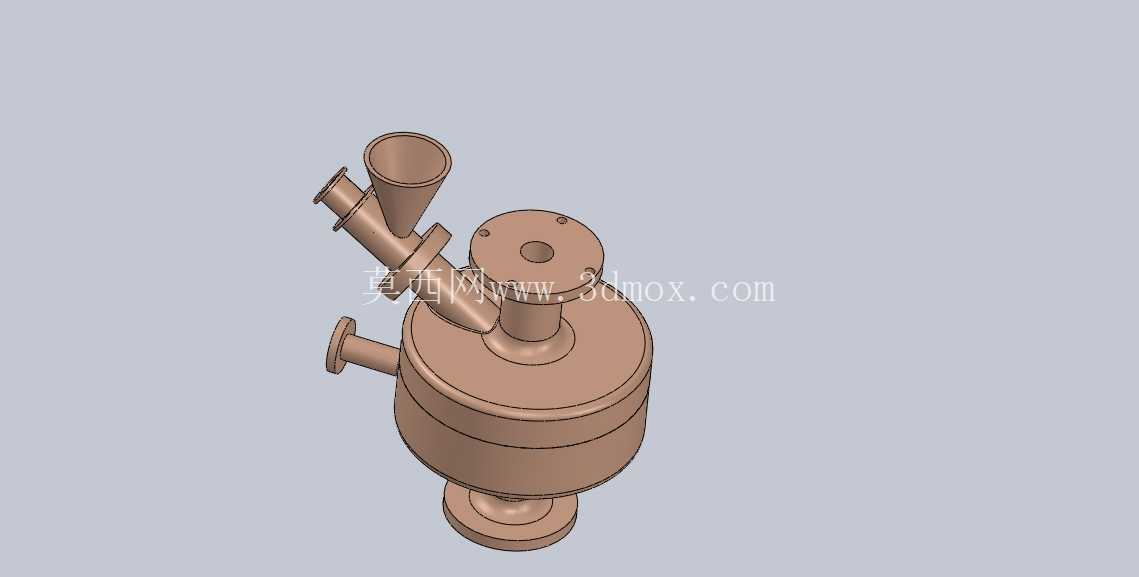

　　该结构为立式气流驱动的超微粉碎核心腔体，主要应用于非金属矿、医药原料、食品添加剂、精细化工粉体的超细加工场景，可将进料粒度控制在100目以内的物料，通过多股高压气流带动物料在腔体内高速碰撞、剪切、摩擦，最终实现微米级甚至亚微米级的出料粒度，适配对粉体粒度分布窄、无介质污染要求较高的生产工况。从结构布局来看，整体采用上下同轴法兰对接的立式腔体设计，顶部带均布螺栓孔的法兰为动力介质输入接口，可对接高压压缩空气或者过热蒸汽管路，法兰中心的通孔为介质进入腔体内部的主通道，法兰端面的四个螺栓孔可实现与上游管路的密封对接，安装时需保证法兰端面的平面度公差在0.1mm以内，避免高压介质泄漏。

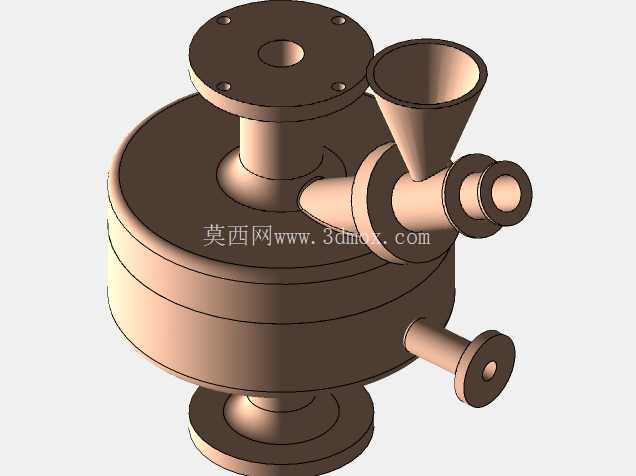

　　侧上方的锥形结构为进料斗，锥角设计为35度，可保证流动性一般的粉体物料依靠自重顺利进入粉碎腔，不会出现架桥堵料的问题，进料斗与腔体的连接段设置了可调节的进料间隙，可根据物料的堆积密度调整进料速度，匹配不同产能的生产需求。腔体侧面水平布置的两个管状接口，一个为粗料回流接口，可将腔体内未达到粉碎粒度的物料重新送回碰撞区进行二次粉碎，另一个为成品出料接口，可对接后续的旋风分离或者布袋收集装置，接口处的法兰结构可快速对接不同管径的收集管路，适配不同风量的风网系统。腔体下部的短管接口为余气排空或者重渣排出口，可定期排出混入物料中的高密度杂质，避免杂质长期在腔体内磨损腔壁。

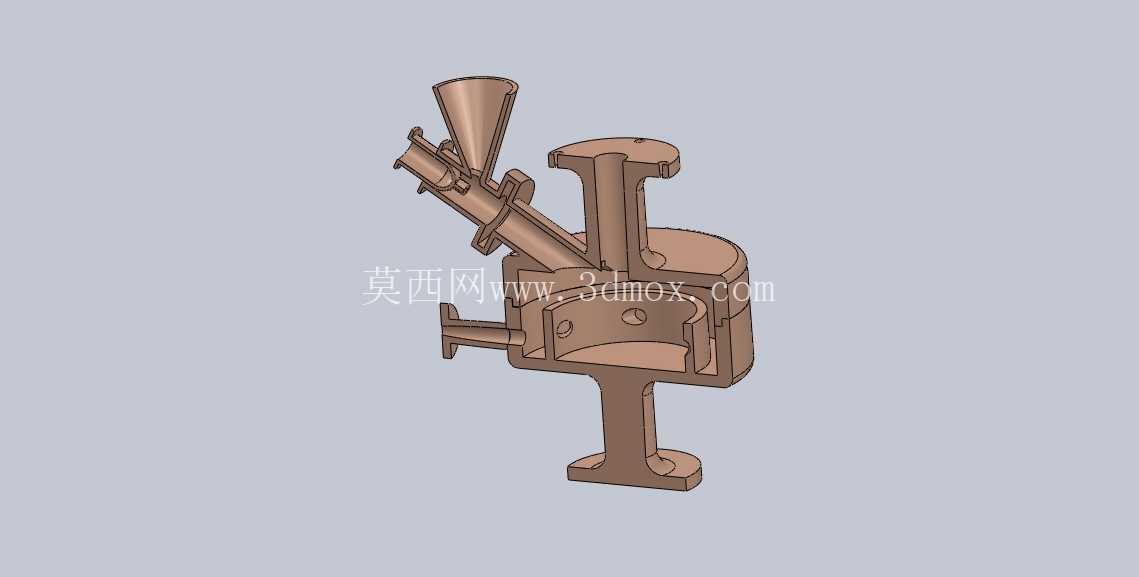

　　设计过程中，腔体内部的碰撞区采用了圆弧过渡的无死角结构，避免物料在腔体内残留积料，所有与物料接触的内壁面粗糙度控制在Ra0.8以下，减少物料挂壁的概率，同时降低气流在腔体内的阻力损失。整个腔体的外形轮廓为圆柱形，最大外径处的安装边界需预留至少200mm的操作空间，方便日常的拆装清理与易损件更换，上下法兰的同轴度公差控制在0.05mm以内，保证设备运行时的气流场稳定，避免出现偏流导致的粒度分布不均问题。

　　在实际选型适配时，该结构可匹配0.6-0.8MPa的压缩空气气源，处理莫氏硬度7以下的各类脆性物料，相较于传统的机械冲击式粉碎机，该结构无运动粉碎部件，设备运行时的噪音更低，易损件损耗更小，同时避免了研磨介质对物料的污染，更适合对纯度要求较高的粉体加工场景。建模过程中对各接口的安装尺寸做了参数化处理，可根据不同的产能需求快速缩放腔体直径，调整各接口的通径，适配从实验室小试到工业化量产的不同规格设备开发需求，所有对接法兰的尺寸均符合通用管路的连接标准，可直接与常规的工业管路配件适配，无需额外定制转接件。
