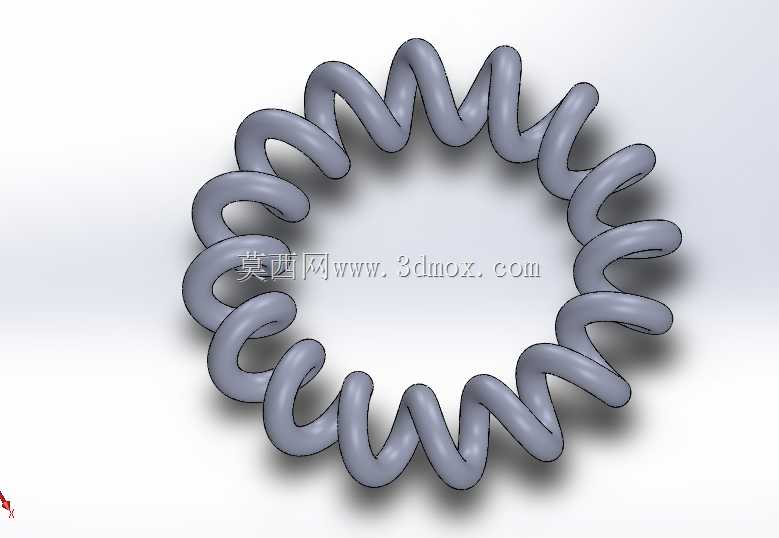

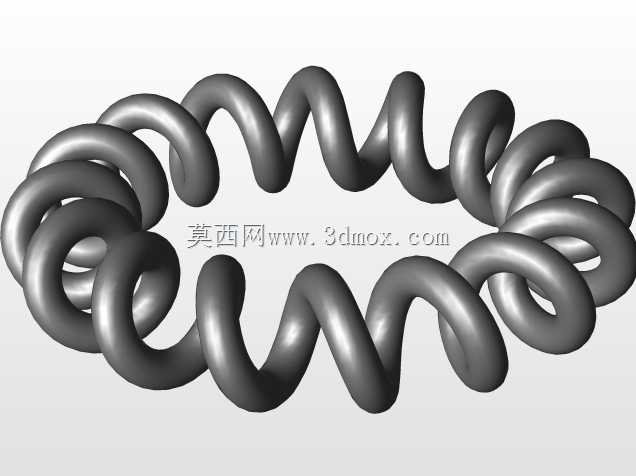

环形弯曲螺旋弹性缓冲构件

　　在日常的机械结构设计场景里，这类环形排布的弯曲螺旋弹性件，常被用在空间受限的环形安装位做缓冲、复位或是预紧使用，和常规直柱螺旋弹簧不同，它的整体成型轮廓是闭合环形，不需要额外做端部固定结构的弯折适配，能直接卡装在环形槽位里，省去了很多装配时的定位工装步骤。从实际使用场景来看，这类构件常见于小型离合机构、环形阻尼装置、便携设备的卡扣复位结构里，比如部分旋转式快拆接头的内部预紧、小型旋转阻尼器的扭矩补偿，还有一些需要周向均匀弹力的环形压合结构，它能沿着环形周向提供均匀的弹性支撑，不会像多个分散直弹簧那样出现弹力不均、局部卡滞的问题。

　　设计这类构件的时候，首先要确认的是安装边界的环形中径，也就是整个弹簧环的中心轨迹直径，这个尺寸直接决定了构件能不能顺利卡入预设的安装槽，其次要确认簧丝的直径，簧丝直径直接和可承受的载荷挂钩，簧丝越粗，整体刚度越大，能提供的预紧力和缓冲行程上限就越低，设计时需要先核算安装位需要的最小预紧力、最大压缩行程，再反推合适的簧丝直径和螺旋圈数。和普通直螺旋弹簧不一样的是，它的螺旋段是沿着弯曲的环形轨迹排布的，每一圈簧丝的曲率都不是固定值，在建模的时候不能直接用常规螺旋线扫描，需要先绘制闭合的环形中心路径，再沿着这个路径做螺旋升角的偏移，生成连续的螺旋扫描轨迹，还要注意相邻簧圈在环形内侧和外侧的间隙差——因为环形内侧的轨迹周长更短，相同螺距下内侧的簧圈间隙会比外侧小，设计时要预留足够的压缩间隙，避免受力压缩时内侧簧圈先碰并圈，导致整体刚度突变，影响弹性表现。

　　从功能特性来说，这类弯曲螺旋弹簧的弹力方向是沿着环形的径向和轴向复合分布的，在做选型适配的时候，不能直接套用直弹簧的刚度计算公式，需要考虑环形弯曲带来的附加力矩，实际测试的时候要把构件装在配套的环形工装里测载荷位移曲线，不能只拿单段直簧的测试数据推算整体性能。安装的时候要注意，这类成型弹簧不需要额外的导向杆，因为自身的环形结构已经有自定位特性，只要安装槽的宽度和簧丝直径匹配，深度足够容纳压缩后的簧圈高度，就不会出现弹出、偏斜的问题。另外在表面处理上，这类弹性件如果是用在普通室内设备上，一般做发黑防锈处理就足够，如果是用在有腐蚀环境的户外设备上，会采用不锈钢簧丝绕制，或是做镀锌钝化处理，避免簧丝锈蚀后出现刚度下降、断裂的问题。

　　很多刚接触结构设计的工程师容易在这类构件上踩坑，最常见的就是直接把直弹簧弯成环形来凑数，这样做出来的构件会因为直弹簧的残余应力，在弯曲位置出现应力集中，使用一段时间后弯曲位置容易断裂，而且弹力分布极不均匀，环形各个位置的压缩量偏差很大，根本达不到均匀预紧的效果。正确的设计逻辑是先确定整体安装环的尺寸，再沿着环形路径做连续螺旋扫描成型，绕制的时候也是一次成型完成环形弯曲和螺旋卷绕，这样簧丝的内部应力分布均匀，长期使用的疲劳寿命也能满足设计要求。另外要注意的是，这类弹簧的端部不需要做磨平处理，因为它是闭合环形结构，没有传统直弹簧的两个自由端面，整个环是连续过渡的，装配时不会出现端面刮擦安装槽的问题，也不需要额外的端面垫圈来分散压力，能进一步压缩装配空间，这也是它在紧凑空间结构里被广泛应用的核心优势。
