桌面级微型循迹移动轮式机器人结构

项目分类:机器人 发布时间:2022-01-04 ID:484439
  • 桌面级微型循迹移动轮式机器人结构
  • 桌面级微型循迹移动轮式机器人结构
  • 桌面级微型循迹移动轮式机器人结构
  • 桌面级微型循迹移动轮式机器人结构
  • 桌面级微型循迹移动轮式机器人结构
  • 桌面级微型循迹移动轮式机器人结构
  • 桌面级微型循迹移动轮式机器人结构
  • 桌面级微型循迹移动轮式机器人结构
  • 桌面级微型循迹移动轮式机器人结构
  • 桌面级微型循迹移动轮式机器人结构

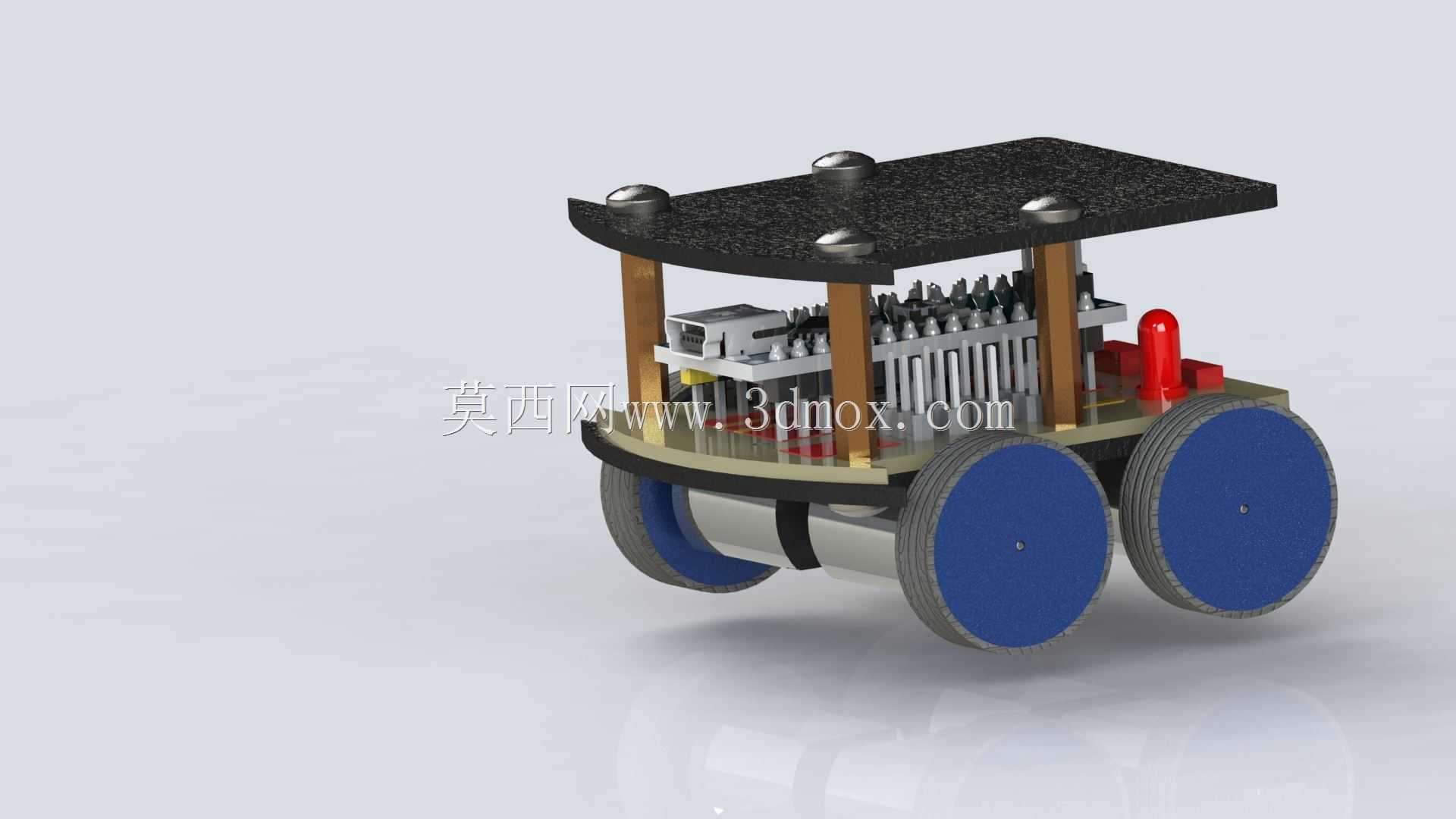

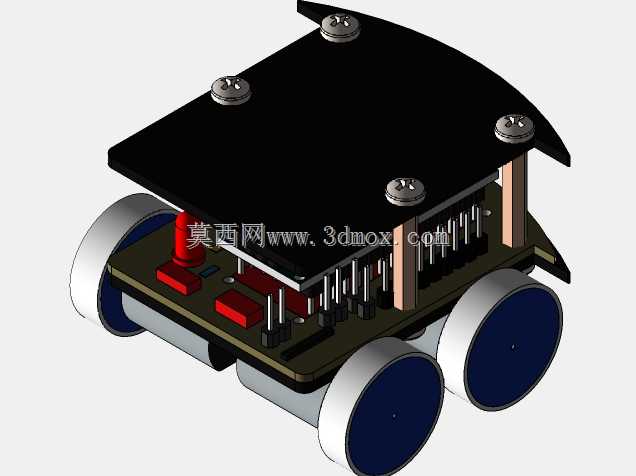

  这款微型轮式移动载体的设计,最初瞄准的是桌面级教学实验、小型工位物料转运、嵌入式开发验证这类窄空间应用场景,区别于大尺寸AGV设备,它的整体外廓尺寸控制在成年人手掌可完全托举的范围,轮距与轴距的匹配经过多轮调整,能在A4幅面的测试台面上完成零半径转向,不会出现轮组剐蹭台面边缘的问题,适配高校电子实验室、创客空间的桌面级开发需求,也可作为小型传感器搭载平台,完成桌面范围内的环境数据采集、定点巡线移动等任务。从结构设计逻辑来看,整机采用分层堆叠的装配思路,底层为动力安装层,直接固定驱动轮组与动力输出部件,两个主动轮对称布置在载体中部两侧,后部设置一个辅助支撑万向轮,形成三点支撑结构,这种布局既保证了移动过程中的整机稳定性,

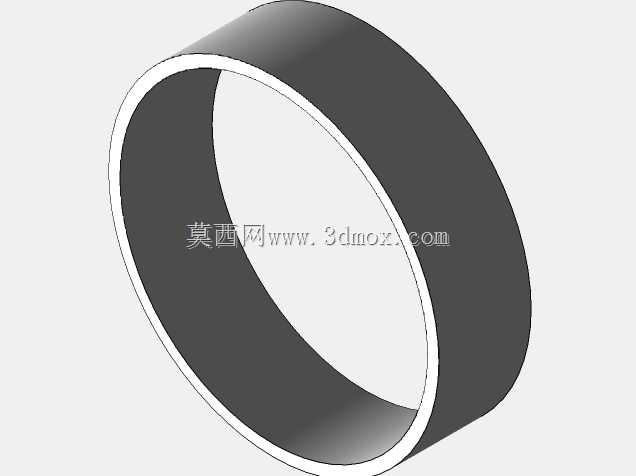

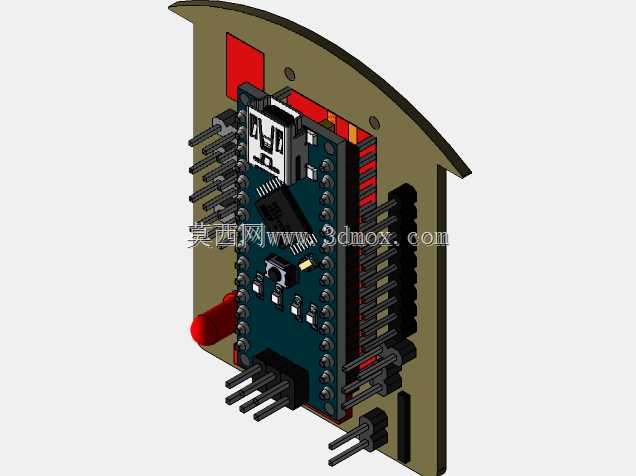

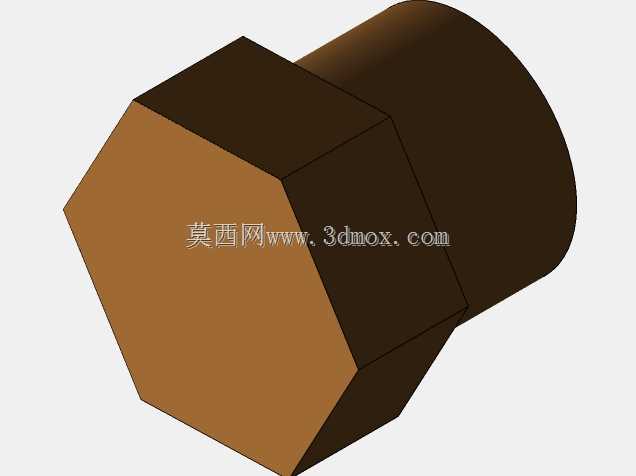

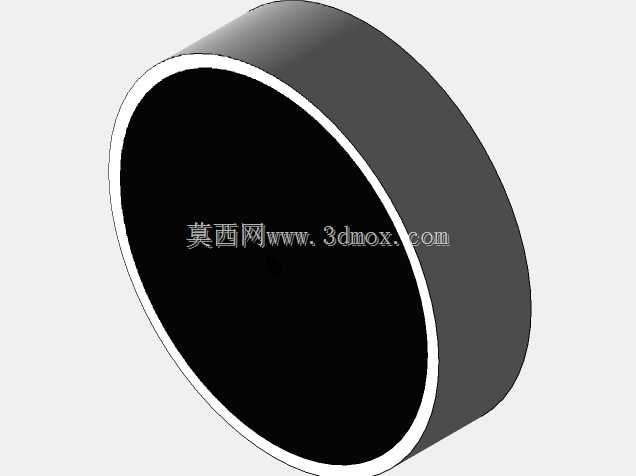

  不会因上层搭载元件的重量偏移出现侧翻,也能最大限度降低动力传输的损耗,驱动轮的轮面采用高摩擦系数的包覆材质,在木质桌面、亚克力测试台、光滑PCB板面这类常见桌面材质上移动时,不会出现打滑丢步的问题,轮组的安装座预留了0.5mm的轴向调整间隙,方便装配时调整轮轴同轴度,避免运行过程中出现轮组偏磨、卡滞的情况。中间层为元件安装层,预留了标准间距的安装孔位,可直接固定通用规格的控制板、驱动板、传感元件,层间采用铜柱加螺栓的支撑方式,支撑柱的长度可根据搭载元件的高度灵活更换,不需要重新加工主体结构件,就能适配不同厚度的控制模块,层与层之间预留了充足的走线空间,电源线与信号线可分开排布,减少信号干扰的风险。顶层为盖板层,

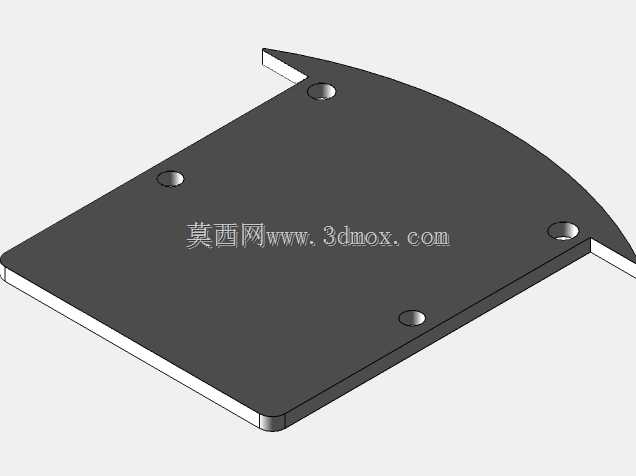

  采用带弧形切角的平板结构,四个角点通过螺栓与支撑柱固定,既可以保护下层的电子元件不受外物剐蹭,也可作为额外的搭载面,固定小型摄像头、警示元件这类顶层安装的部件,盖板边缘做了倒圆角处理,避免装配和移动过程中剐蹭操作人员或周边设备。在安装边界的设计上,整机所有突出部件的外轮廓都控制在轮组外廓的投影范围内,没有超出轮距宽度的外伸结构,在狭窄通道内移动时,不会出现轮组已经通过但上层结构剐蹭障碍物的问题,驱动轮的安装位置距离底层底板下边缘预留了2mm的离地间隙,即使台面上存在厚度不超过1.5mm的导线、小尺寸垫片这类杂物,也能顺利通过,不会出现底板剐蹭杂物导致移动卡滞的情况。动力部件的安装位采用卡槽加螺栓的双重固定方式,

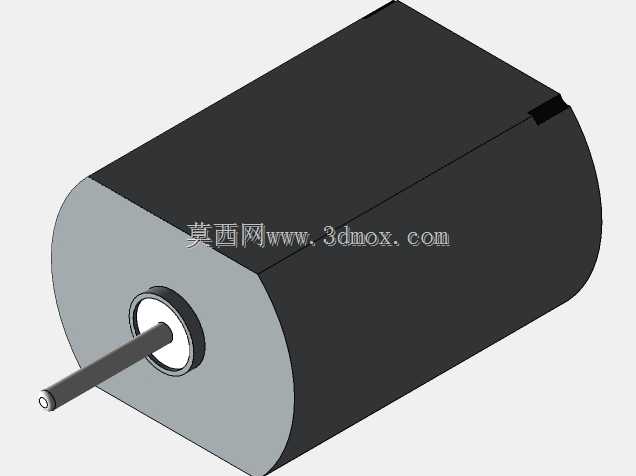

  不需要额外制作定制支架,就能适配常用规格的直流减速电机,电机输出轴与轮组的连接采用紧配加顶丝的固定方式,既保证传动过程中不会出现轴轮打滑,也方便后期维护时快速拆卸更换轮组。从功能特性来看,这款结构的自重控制在较低水平,搭配常规小容量动力电池就能实现较长时间的连续运行,轮组的传动效率经过优化,在平整台面上的移动速度可通过控制信号灵活调整,既能满足低速循迹时的精度要求,也能实现快速点位移动的需求。结构上所有的安装孔位都采用标准公制尺寸,通用的螺丝、铜柱都可直接装配,不需要定制特殊规格的紧固件,降低了加工和装配的成本,对于嵌入式开发、机器人教学这类场景来说,开发者不需要从零开始设计移动底盘结构,直接在这个基础结构上搭载对应的控制模块和传感元件,就能快速完成功能原型的验证,大幅缩短开发周期。在细节设计上,底层底板的边缘预留了多个传感元件安装槽,可直接固定红外循迹传感器、避障传感器这类常用检测元件,传感器的安装高度与角度可通过槽位的调整余量进行微调,不需要额外加装传感器支架,就能满足不同检测距离的调试需求,电池的安装位设置在底层底板的中部位置,刚好位于整机重心的正下方,能进一步提升移动过程中的稳定性,即使急停、急转向时也不会出现重心偏移侧翻的问题。
