安卓卡通形象实体化三维结构设计

　　本次完成的安卓卡通形象三维结构设计，最初的需求来自文创周边开发领域，主要用于展会品牌展示摆件、科技类活动纪念手办、数码门店陈列道具的原型打样，也可作为3D打印入门练习的建模参考案例。从实际落地场景出发，设计时没有完全照搬平面标识的扁平化比例，而是针对实体加工的工艺要求做了结构优化，避免出现薄壁悬空、锐角应力集中这类量产时容易出问题的结构。

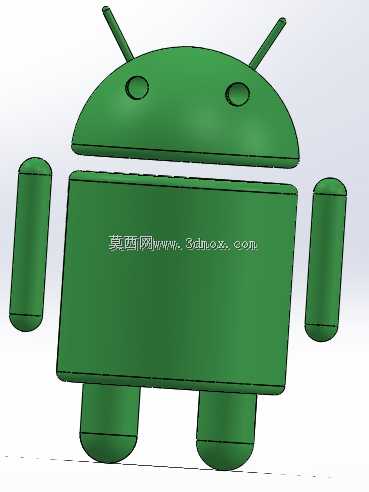

　　整体造型拆分了头部、躯干、两侧手臂、底部双腿共六个独立装配单元，每个单元的连接位置都做了0.2mm的装配公差预留，既可以做分色喷涂的拆分件，也可以通过卡扣结构拼接成整体，不需要额外粘接就能固定。头部的半球形轮廓做了曲率连续处理，两根天线的根部做了R1.5的圆角过渡，避免搬运或者跌落时天线根部断裂，天线的长度控制在25mm以内，直径4mm，足够支撑日常摆放的受力需求，不会因为轻微触碰就变形。面部的两个圆形眼睛没有做凹陷结构，而是采用与头部曲面齐平的设计，既还原了平面标识的视觉效果，又避免了凹槽积灰、喷涂时溢色的问题，后续做表面处理时可以直接移印或者丝印完成眼部细节，不需要额外做遮罩工序。

　　躯干部分采用带圆角的长方体结构，四个侧边的圆角半径统一为8mm，既保持了安卓形象原有的方正感，又消除了锐边带来的安全隐患，作为面向公众的展示摆件，所有外露边缘的圆角都不小于R2，符合文创产品的安全规范。躯干的壁厚统一设置为2.5mm，如果采用注塑工艺量产，这个壁厚可以保证ABS材料充模完整，不会出现缩痕、缺料的问题；如果采用光固化3D打印制作手板，这个壁厚也能保证足够的结构强度，不会因为轻微挤压就开裂。两侧的手臂采用圆柱形结构，上端做半球形封盖，与躯干连接的位置做了嵌入式的定位柱，定位柱直径6mm，插入深度10mm，装配后手臂可以保持固定角度，也可以根据展示需求调整为小幅摆动的活动结构，只需要在定位柱位置增加阻尼垫圈即可实现。

　　底部的双腿结构与手臂采用同直径的圆柱设计，下端同样做半球形封边，两个腿的中心距设置为躯干宽度的60%，保证整体摆放的稳定性，整机的重心落在两个支腿连线的中心位置，倾斜15度以内不会出现倾倒问题，满足日常陈列的稳定性要求。整体外形的总高度控制在120mm，宽度85mm，厚度60mm，这个尺寸既适合拿在手中作为纪念手办，也适合放在桌面作为陈列摆件，不会占用过多展示空间。

　　建模过程中所有曲面都做了G2连续处理，没有出现碎面、尖角收敛的问题，导出到不同格式的工程文件时不会出现破面，不管是用于CNC加工铝制展示样件，还是用于开模注塑量产，或者是FDM3D打印制作个人定制摆件，都可以直接调用模型文件调整工艺参数，不需要重新修复几何结构。考虑到不同的表面处理需求，模型的外表面全部做了拔模角度处理，拔模斜度设置为1.5度，注塑开模时可以顺利脱模，不会出现粘模、拉伤表面的问题。如果是做金属材质的展示摆件，也可以直接基于这个模型做五轴加工的刀路编程，曲面的曲率变化平缓，加工时不需要频繁调整主轴角度，能有效减少加工工时。

　　从实际使用的角度出发，这个结构设计没有多余的装饰特征，所有造型元素都服务于安卓IP的识别性，同时兼顾了不同加工工艺的适配性，不管是小批量3D打印制作活动周边，还是大批量注塑生产商用周边，都不需要对模型结构做大幅修改，只需要根据所选材料调整壁厚和公差参数即可。作为品牌衍生的实体化设计，在还原IP辨识度的前提下，尽可能压缩了加工难度和装配复杂度，拆分后的所有零件都没有倒扣结构，不需要做复杂的滑块抽芯结构，能有效降低开模和加工的成本，适合不同规模的生产场景使用。
