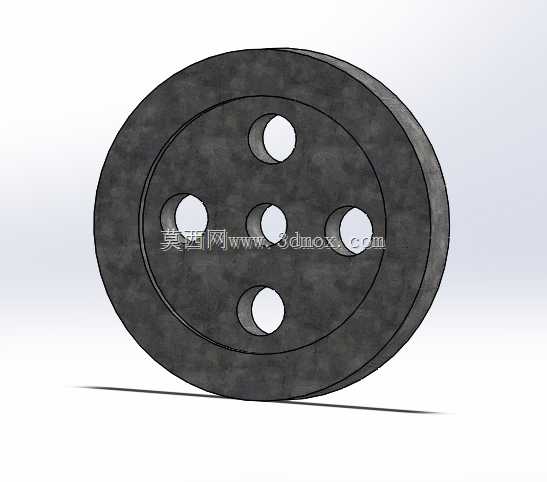

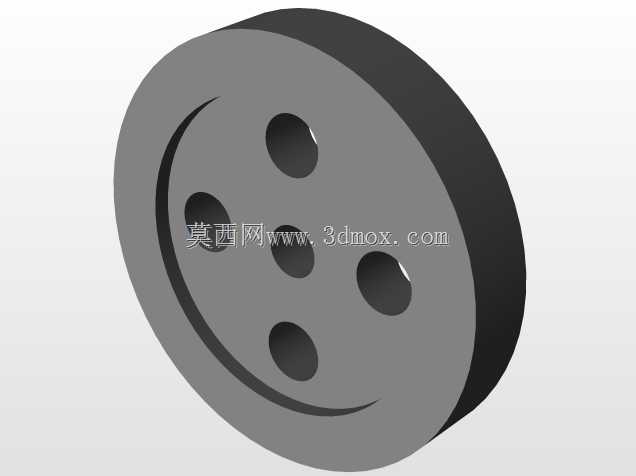

带五孔减重结构的盘式车轮零件设计

　　这类带均匀分布减重孔的盘式轮件，在轻载输送设备、小型行走机构、教具演示装置中应用十分广泛，很多入门级结构设计从业者在做轮系排布时，容易忽略轮体本身的自重对传动端负载的影响，直接采用实心轮结构，往往会造成驱动端选型冗余，长期运行还会增加轴承位的径向载荷损耗。从实际使用场景来看，这类轮件既可以作为从动行走轮搭配橡胶外圈使用，也可以作为带轮、链轮的基体结构，在轮缘位置加工对应槽型后实现动力传递，部分低速传动场景下，还能直接作为张紧轮使用，适配平带、圆带等多种传动介质。设计这类轮件时，首先要确定的是安装轴的配合孔径，这是整个零件的基准尺寸，轴孔的公差选择需要根据配合性质确定，如果是随轴转动的主动轮，一般选H7/k6的过渡配合，

　　搭配平键实现周向固定；如果是从动转动的行走轮，轴孔与固定轴之间需要预留转动间隙，多选用H8/f7的间隙配合，搭配轴用挡圈或者轴肩实现轴向定位。轮缘的厚度设计需要匹配实际受力，轻载场景下轮缘厚度取轮体总厚度的1/4即可，既保证轮缘的刚度，避免受侧向力时发生形变，也不会过多增加整体重量。轮体上的五个通孔并非随意排布，是基于轮体的动平衡要求做的均布设计，五个孔的中心位于同一分度圆上，分度圆直径的选择要避开中心轴孔的加强区域，同时不能过于靠近轮缘导致轮缘强度不足，孔的直径大小需要经过减重比例核算，一般这类轮件的减重比控制在30%-40%之间，既能有效降低轮体自重，也不会破坏轮体的整体结构强度，避免高速转动时出现轮体开裂的问题。

　　很多新手在做这类多孔轮盘设计时，容易忽略孔边的应力集中问题，直接在实体上切除通孔，没有做孔口倒角，实际加工和使用过程中，孔的边缘位置很容易因为应力集中产生微裂纹，长期交变载荷下裂纹扩展会导致轮体失效，因此在建模时需要给所有通孔的两端添加1×45°的倒角，既可以去除加工毛刺，也能有效分散孔边的集中应力。轮体的两个端面需要保证平面度要求，尤其是与轴承、轴套配合的端面，平面度公差需要控制在0.05mm以内，避免安装后出现轮体偏摆，转动过程中产生额外的轴向窜动。如果作为行走轮使用，轮缘的外圆面需要保证圆柱度公差，避免转动时出现跳动，导致设备行走过程中产生颠簸；如果作为传动轮使用，外圆面的粗糙度需要达到Ra1.6以上，

　　保证与传动带之间的摩擦力足够，避免出现打滑丢转的问题。安装边界方面，这类轮件的轴向安装空间需要预留至少2mm的间隙，避免轮体转动时与周边机架发生摩擦，径向方向上，减重孔的位置不能与周边的紧固件、传感器等部件发生干涉，尤其是轮体转动时，五个减重孔扫过的区域需要做干涉检查，确保整个转动行程内没有部件侵入该区域。在做三维建模时，这类零件的建模逻辑并不复杂，先绘制轮体的外圆、中心轴孔的草图，拉伸得到基础轮体，再绘制单个减重孔的草图，通过圆周阵列命令得到五个均布的孔特征，最后添加倒角、圆角等工艺特征即可，但需要注意的是，阵列时的基准轴必须与轮体的中心轴完全重合，否则会导致减重孔排布不均，转动时出现动不平衡的问题，对于转速超过300r/min的使用场景，还需要在建模完成后做动平衡仿真核算，必要时可以通过调整个别减重孔的大小来实现轮体的质量平衡。从加工工艺角度来看，这类零件一般采用45号钢或者铝合金加工，钢制零件加工完成后需要做发黑或者镀锌处理，提升防锈能力，铝合金零件可以做阳极氧化处理，提升表面硬度，不管是哪种材质，加工完成后都需要去除所有锐边毛刺，避免安装时划伤操作人员。
