工业设备手动操纵控制杆件结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:484482
  • 工业设备手动操纵控制杆件结构设计
  • 工业设备手动操纵控制杆件结构设计
  • 工业设备手动操纵控制杆件结构设计
  • 工业设备手动操纵控制杆件结构设计
  • 工业设备手动操纵控制杆件结构设计
  • 工业设备手动操纵控制杆件结构设计
  • 工业设备手动操纵控制杆件结构设计

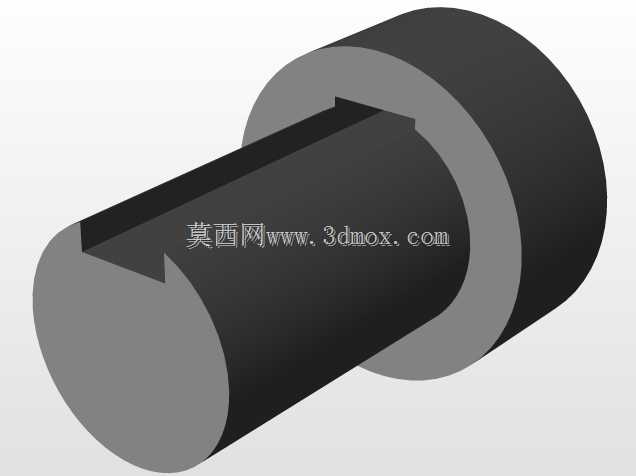

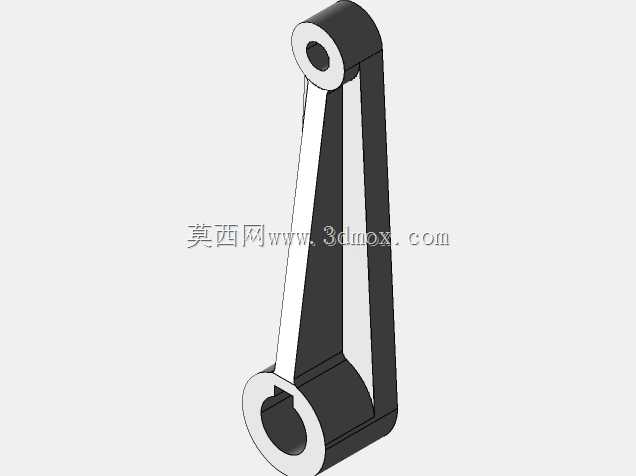

  这款手动操纵杆件是工业设备操作端的核心执行构件,主要应用在各类中小型工业设备的手动控制回路中,常见于小型工程机械的操作位、非标自动化设备的手动调试工位、机床辅助操作单元以及农用机械的手动控制模块,承担着人工操作指令向机械动作转换的传递作用,操作人员通过扳动杆件上端的球头手柄,即可带动下端铰接的转轴转动,进而触发对应的阀组、拨叉或者行程开关,完成设备的档位切换、动作启停、方向调整等操作。从结构设计逻辑来看,整个杆件采用了立式悬臂支撑的结构形式,主体支撑臂采用了变截面的厚壁结构,从下端的铰接基座向上逐渐收窄,既保证了扳动操作时的结构刚性,避免杆件受力后出现过度形变影响操作精度,又尽可能控制了整体重量,减少操作时的阻力。

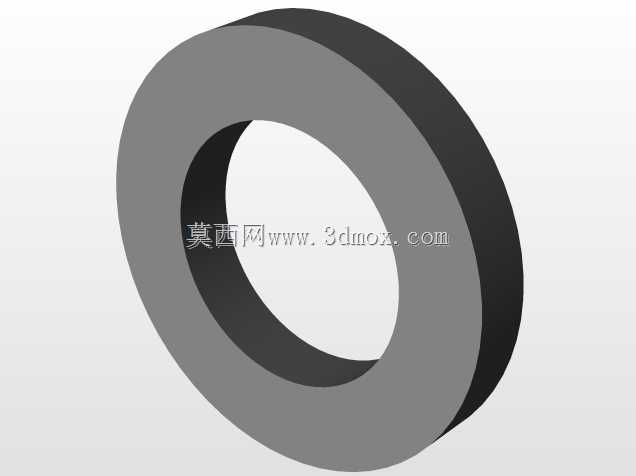

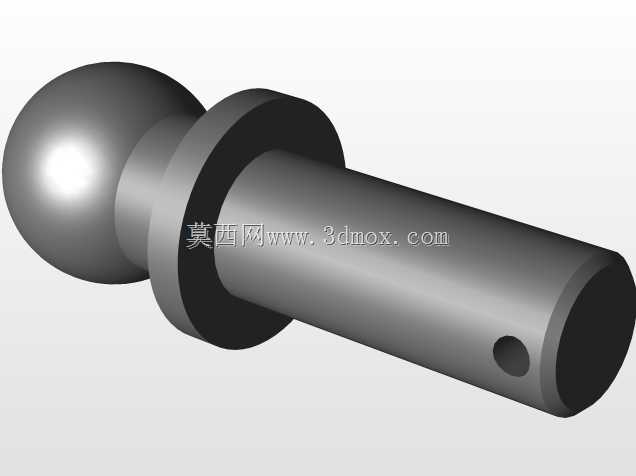

  上端的操作球头采用了符合人体工学的椭球形设计,表面做了圆滑过渡处理,没有尖锐棱角,操作人员长时间握持操作也不会出现硌手的问题,球头与支撑臂之间设置了耐磨衬套,能够减少反复扳动过程中的磨损量,延长构件的使用寿命。下端的铰接基座采用了圆筒状的轴孔设计,轴孔的内径尺寸匹配常规的操纵转轴直径,安装时可以直接将转轴穿入基座孔内,通过侧面的紧定螺钉完成周向固定,不需要额外加工复杂的连接结构,安装边界清晰,基座的底面为平面结构,安装时可以与设备的安装面形成稳定贴合,避免扳动过程中基座出现翘曲偏移。在实际工况适配方面,这款操纵杆的扳动角度范围经过了合理限位,支撑臂侧面设置了对应的限位凸台,能够避免操作人员扳动角度过大导致内部传动构件过载损坏,

  同时扳动过程中的阻尼感经过调校,既不会因为阻尼过小导致操作时出现误触发,也不会因为阻尼过大增加操作人员的劳动强度。从安装适配性来看,整个杆件的安装占用空间较小,不需要在设备面板上预留过大的安装开孔,下端铰接轴的中心到操作球头顶端的垂直距离经过优化,既保证了足够的操作力臂,让操作人员不需要施加过大的力即可完成扳动操作,又不会因为力臂过长导致杆件在设备振动工况下出现自行动作的问题。在结构细节处理上,支撑臂的两侧都做了加厚的筋条设计,筋条从下端基座一直延伸到上端的衬套安装位,形成了完整的受力传递路径,操作人员施加在球头上的扳动力可以通过筋条均匀传递到下端的铰接轴上,不会出现局部应力集中导致的构件断裂问题。

  铰接位置的配合间隙控制在合理范围内,既保证了转动的顺畅性,又不会因为间隙过大导致操作出现空行程,影响操作的响应精度。球头与操纵杆主体的连接采用了过盈配合加防松销的结构,即使在频繁扳动的工况下,也不会出现球头松动脱落的问题。这款操纵杆可以适配多种不同的操作场景,既可以用于设备的主操作控制单元,也可以作为辅助操作件用于设备的应急手动控制位,在设备断电或者自动控制系统出现故障时,操作人员可以通过该杆件手动完成设备的复位、急停相关操作,保障设备运行的安全性。在建模过程中,所有的配合面都做了公差适配设计,轴孔配合采用了基孔制的间隙配合公差,能够直接对接常规的机加工零件,不需要二次调整尺寸,所有的棱角位置都做了倒角处理,既避免了安装过程中划伤操作人员,也能够减少零件热处理过程中的应力集中问题。
