齿轮齿条直线往复传动机构

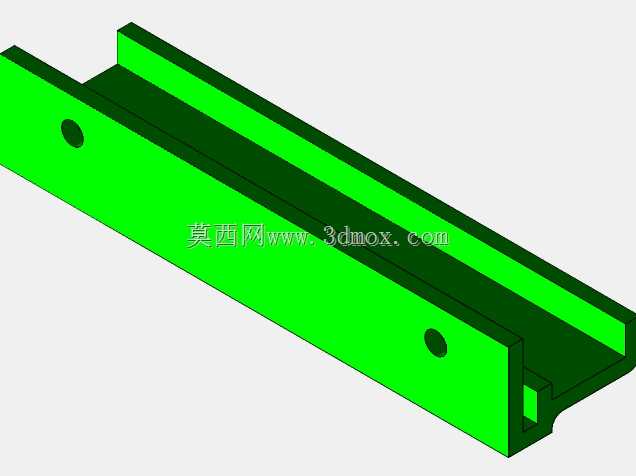

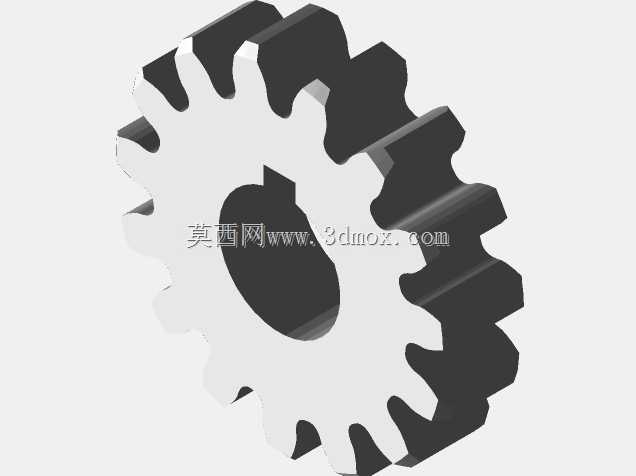

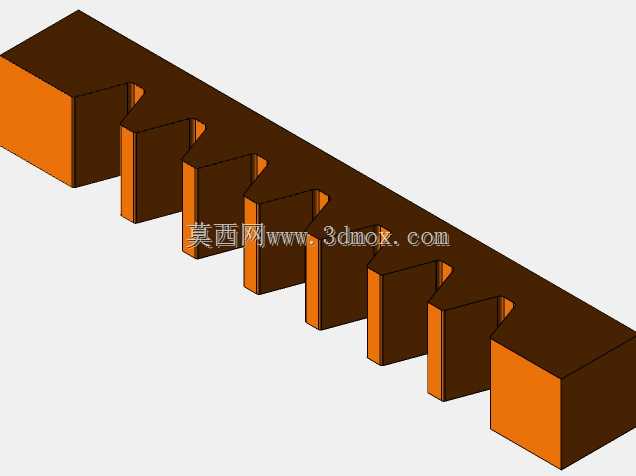

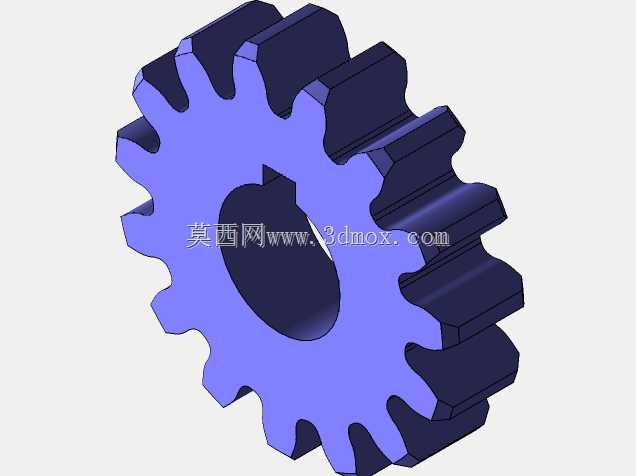

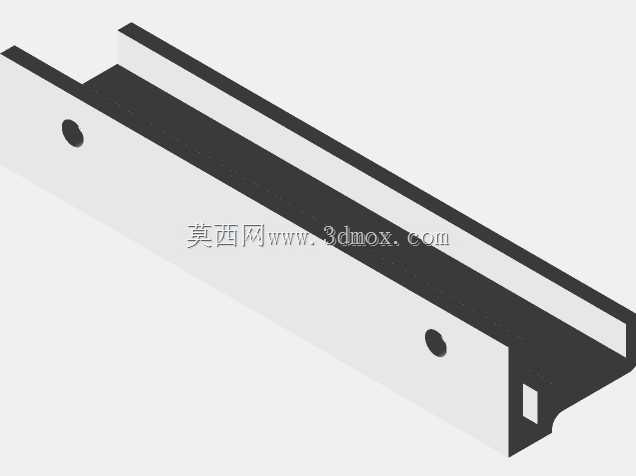

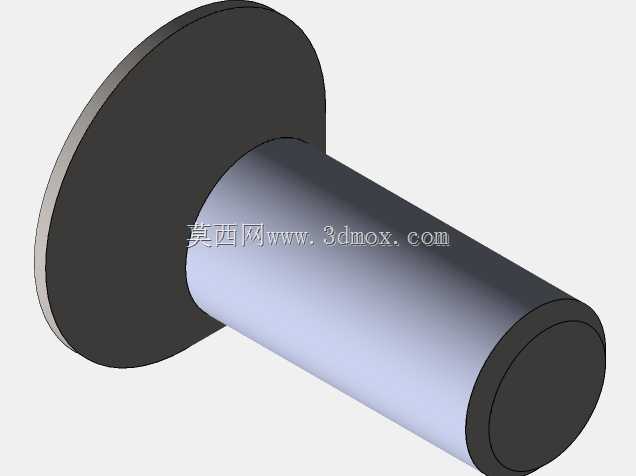

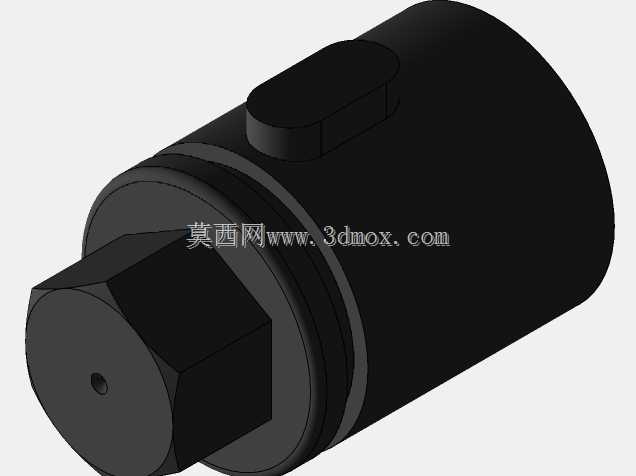

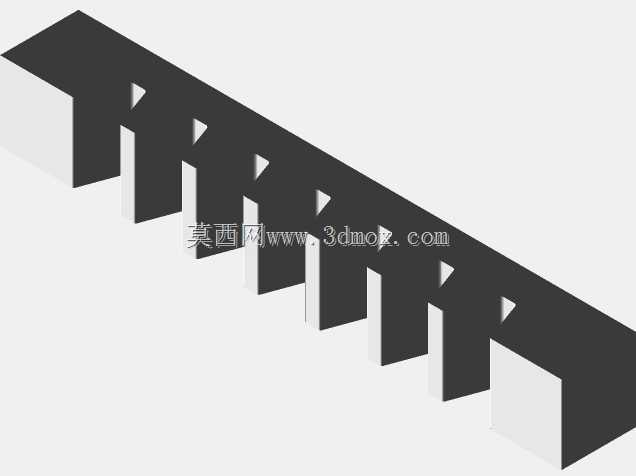

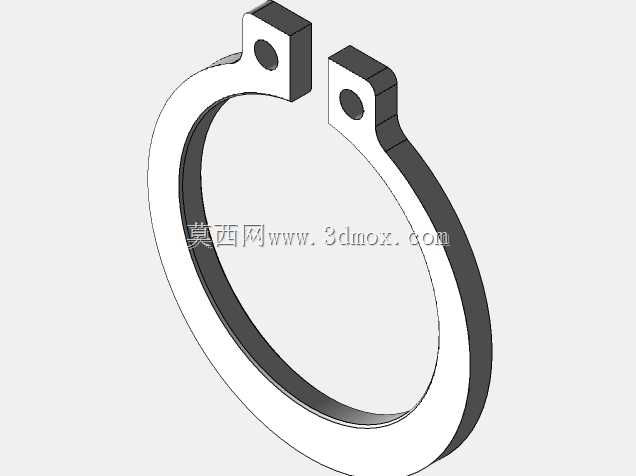

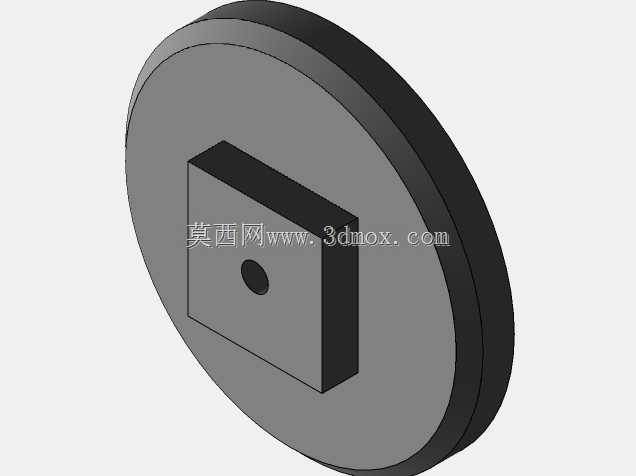

　　这套齿轮齿条啮合传动结构，核心实现旋转运动到直线往复运动的转换，在轻工送料机构、小型工装位移平台、自动化检测工位的进给单元中应用十分普遍。设计阶段首先要确定的是传动模数，结合常规轻载工位的负载需求，选用1.5模的直齿参数，齿形压力角取标准20度，保证啮合过程中齿面接触应力均匀，不会出现偏载卡滞的问题。齿轮部分采用辐板式结构，中心预留D型轴孔，直接与驱动输出轴配合，省去额外的键连接加工工序，轴孔上方设置两个紧定螺钉孔，安装时可快速锁死轴与齿轮的相对位置，避免传动过程中出现周向窜动。齿条部分做了分段式设计，橙色的啮合段与绿色的安装基座采用嵌入式配合，齿条背面加工有定位凸台，卡入基座的导向槽内，保证齿条往复运动时的直线度误差控制在0.

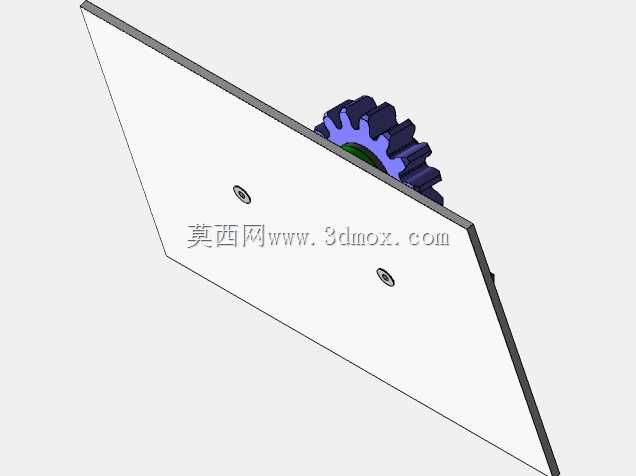

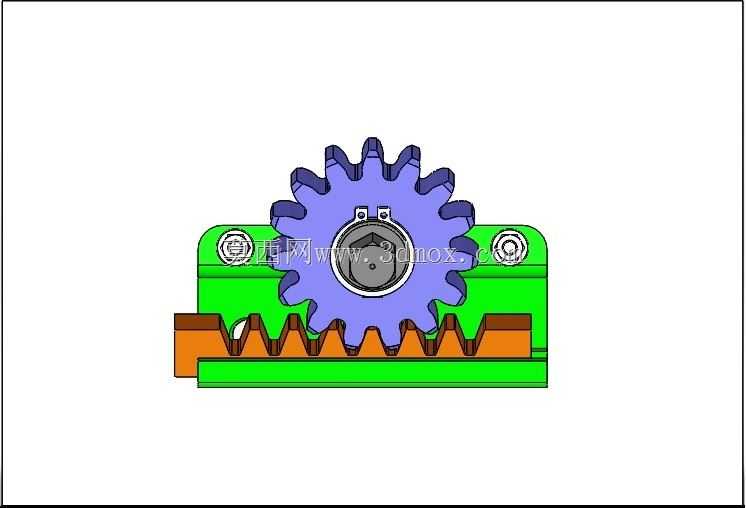

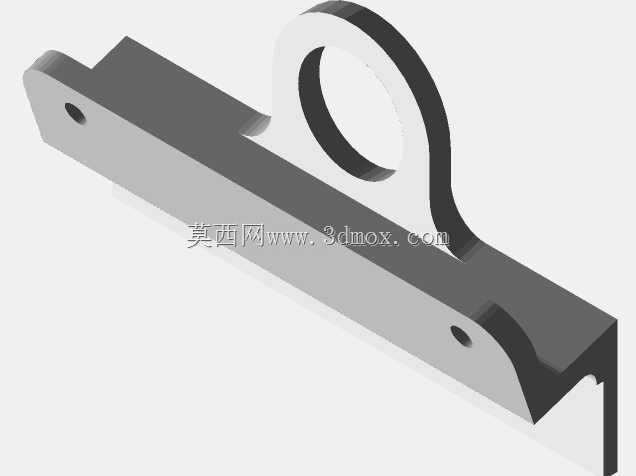

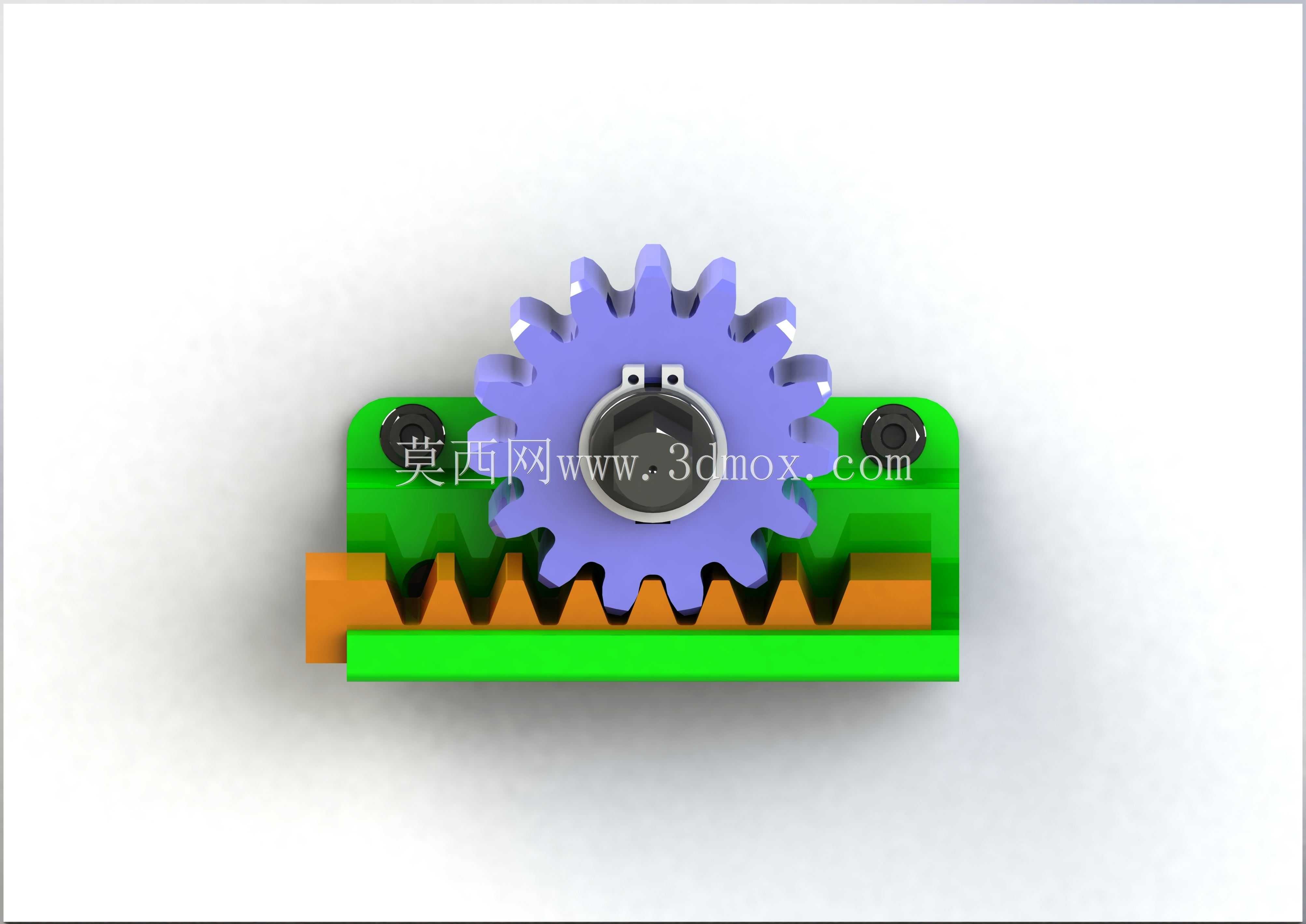

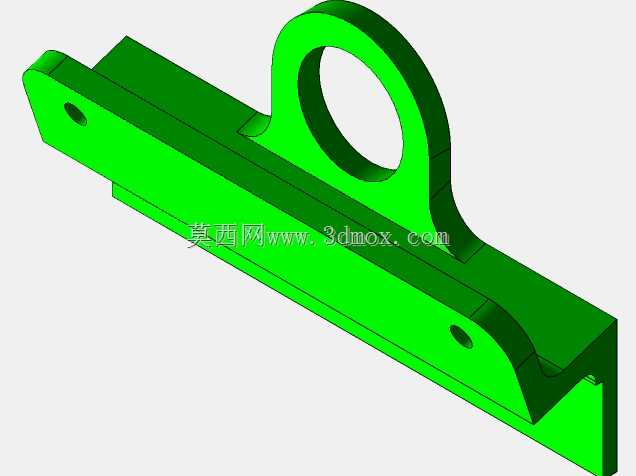

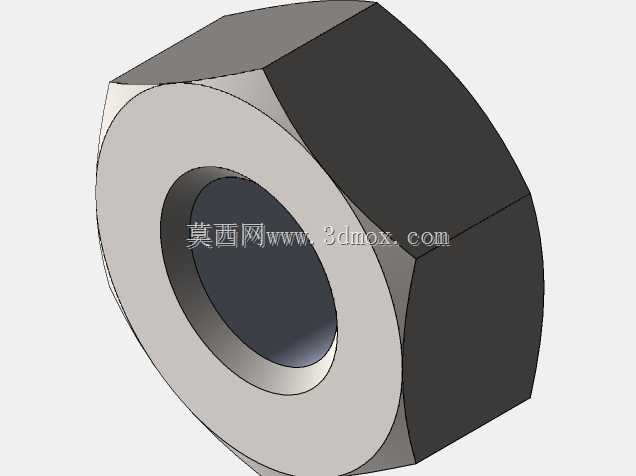

　　02mm每百毫米行程范围内，不会出现齿面错位导致的传动卡顿。基座两侧设置了内六角安装孔，可直接通过螺栓固定在设备安装面板上，安装孔位做了沉头处理，螺栓锁紧后头部不会突出基座表面，避免干涉周边其他部件的运动轨迹。整个机构的运动逻辑是驱动轴带动紫色齿轮做定轴转动，齿轮与下方橙色齿条啮合，带动齿条沿基座导向槽做直线往复运动，齿轮两侧的绿色基座上设置了限位凸台，齿条运动到两端极限位置时会被凸台挡住，避免超程脱齿。设计过程中特意将齿轮的齿宽做的比齿条齿宽大1mm，安装时即使存在少量轴向装配误差，也能保证全齿宽啮合，不会出现局部齿面受力过大导致的早期磨损。齿侧间隙预留了0.05mm的标准间隙，既可以补偿加工与装配的形位误差，也能储存少量润滑脂，

　　降低长期运行的磨损速率。基座的导向槽与齿条的配合面做了Ra1.6的表面粗糙度处理，滑动摩擦阻力小，不需要额外加装直线导轨就能满足轻载场景下的运动精度要求，大幅降低整套机构的制造成本与安装复杂度。在实际选型应用时，这套机构的单行程长度可根据需求调整齿条长度适配，驱动端可搭配小型步进电机或者直流减速电机，适合行程在100mm以内、负载不超过50N的直线往复运动场景，比如小型物料的推送、检测探头的位移进给、工装夹具的位置切换等工况。建模过程中所有齿形都通过标准参数方程生成，啮合位置做了动态干涉检查，保证齿轮转动到任意角度时，齿顶与齿条齿根、齿轮端面与基座侧壁之间都预留了足够的安全间隙，不会出现运动干涉。整套机构的外形轮廓紧凑，

　　总宽度不超过60mm，总高度不超过45mm，安装时占用的设备空间很小，适合在紧凑型自动化设备内部布置，不需要预留太大的安装操作空间，后期维护时只需要定期在齿面涂抹少量润滑脂即可，没有易损的复杂部件，长期运行的稳定性表现优异。
