双链轮齿轮啮合链条传动结构设计

项目分类:齿轮 发布时间:2022-01-04 ID:484554
  • 双链轮齿轮啮合链条传动结构设计
  • 双链轮齿轮啮合链条传动结构设计
  • 双链轮齿轮啮合链条传动结构设计
  • 双链轮齿轮啮合链条传动结构设计
  • 双链轮齿轮啮合链条传动结构设计
  • 双链轮齿轮啮合链条传动结构设计

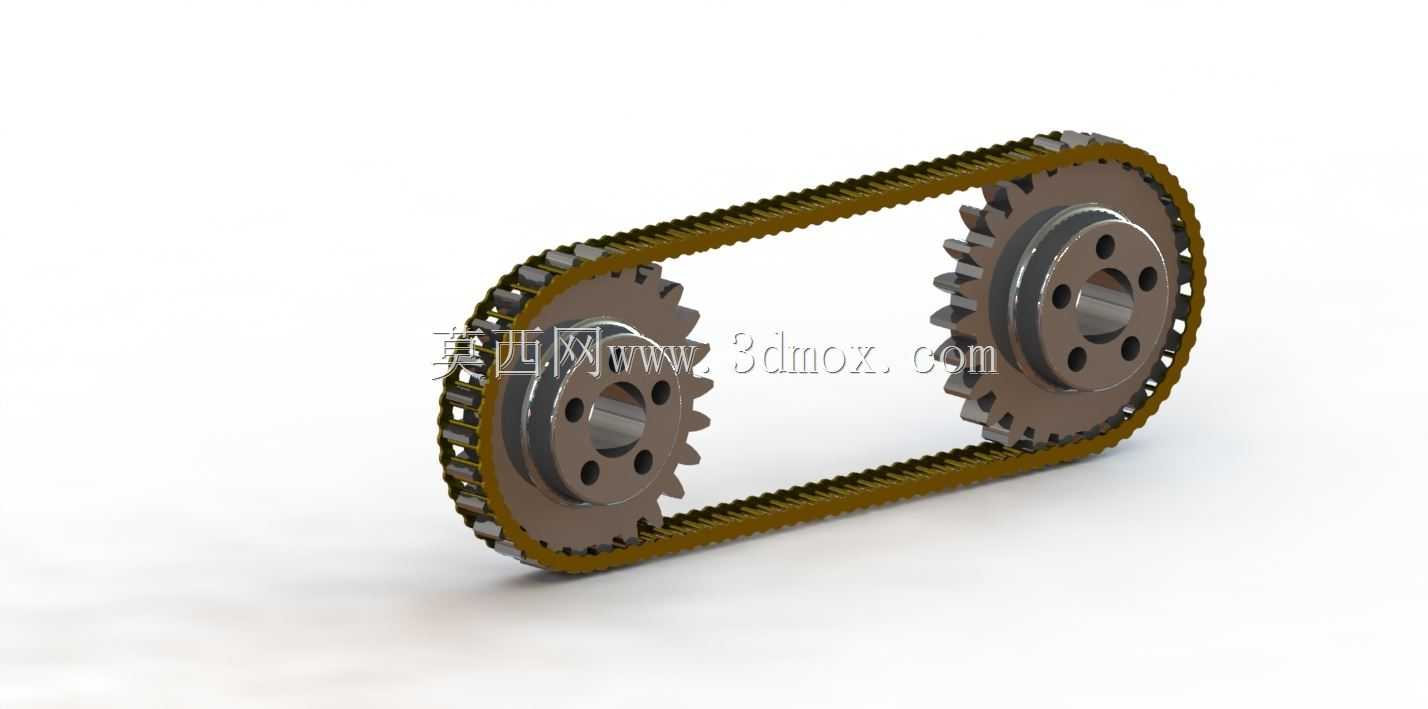

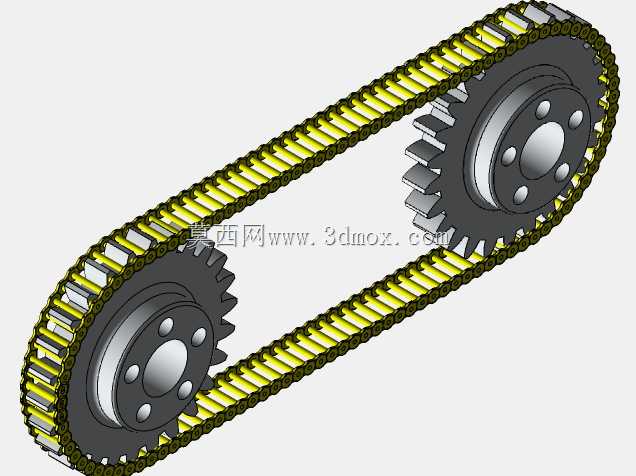

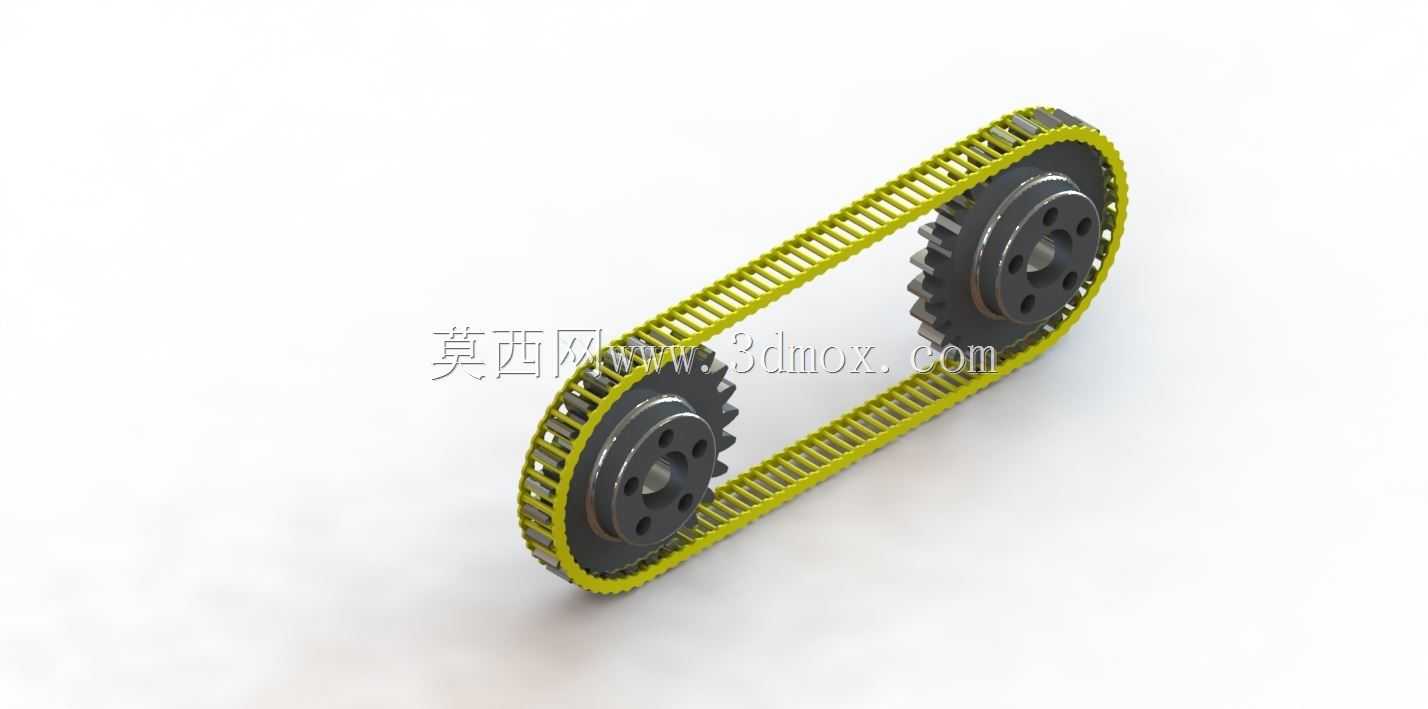

  这套双齿轮搭配链条的功率传输结构,在轻工输送、小型农机辅传、自动化生产线的间歇传动段都有很广的适配场景,很多需要恒定传动比、不允许打滑的中低速动力传递工位,都会优先选用这类链传动结构。区别于单组链轮的传动设计,这套结构采用两个不同齿数的链轮搭配标准滚子链条,能在固定中心距下实现特定的转速比输出,不需要额外加装张紧轮的前提下,通过链条的节距匹配保证啮合过程的平稳性,避免跳齿问题。从实际使用场景来看,这类结构常被用在物料输送线的动力输入端,连接减速电机输出轴和输送辊筒的主动轴,两个链轮分别对应动力输入和动力输出端,链条作为中间挠性传动件,能适应一定范围内的安装误差,相比齿轮直接啮合的硬传动,链传动的抗冲击能力更强,

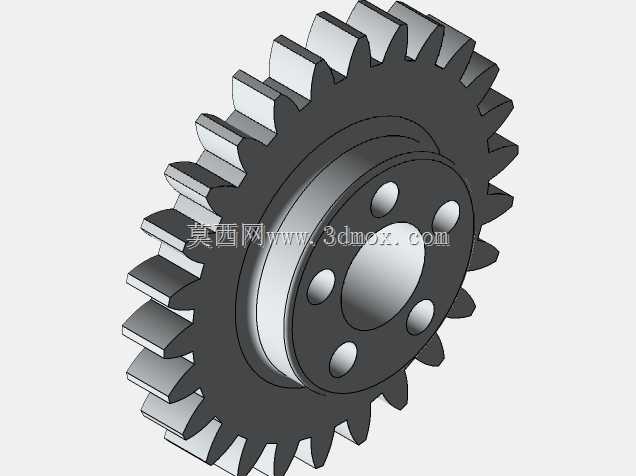

  在有瞬时负载波动的工况下,链条的间隙能吸收部分冲击载荷,保护后端的驱动部件。设计这套结构的时候,首先要确定的是传动比需求,两个链轮的齿数差直接决定了输入输出的转速比,小齿数链轮作为主动轮时能实现减速增扭,大齿数链轮作为主动轮时则能实现增速输出,建模过程中需要严格匹配链轮的齿形参数,包括齿沟圆弧半径、齿顶圆直径、分度圆直径,保证和链条的滚子能完全贴合,每个齿的受力均匀,不会出现局部齿过载磨损的问题。链轮的安装孔采用带键槽的通孔设计,周边均匀分布的减重孔不仅能降低链轮自身的转动惯量,减少启停过程的动力损耗,也能方便安装时的对位操作,同时减重孔的位置经过受力校核,避开了齿根的应力集中区域,不会影响链轮的整体结构强度。

  两个链轮的中心距设计需要结合链条的节数来确定,要保证链条安装后有合适的垂度,垂度过大会导致传动过程中链条抖动,垂度过小则会加剧链条和链轮齿的磨损,正常安装状态下,链条的松边垂度控制在中心距的1%到2%之间,能兼顾传动平稳性和使用寿命。从安装边界来看,这套结构的整体占用空间由两个链轮的外径和中心距决定,链轮的轴向厚度和链条的内节内宽匹配,安装时需要保证两个链轮的端面共面,偏差不能超过2mm,否则会出现链条偏磨、脱链的问题,链轮的轴向固定可以采用轴端挡圈或者锁紧螺母,保证传动过程中不会出现轴向窜动。实际运行过程中,链轮和链条的啮合是逐齿接触的,不存在皮带传动的弹性滑动问题,能保证准确的平均传动比,适合用在对转速同步性有要求的工位,

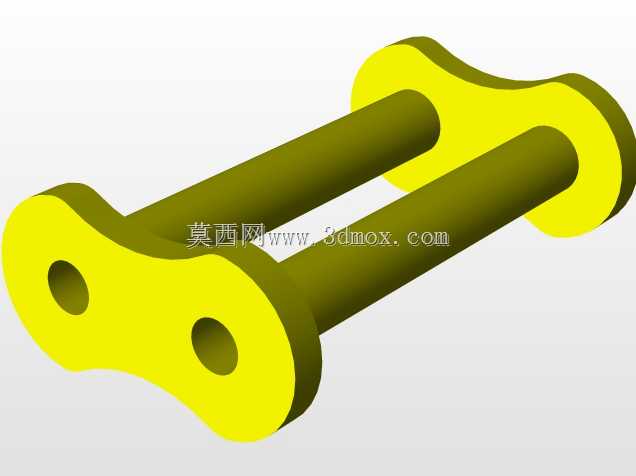

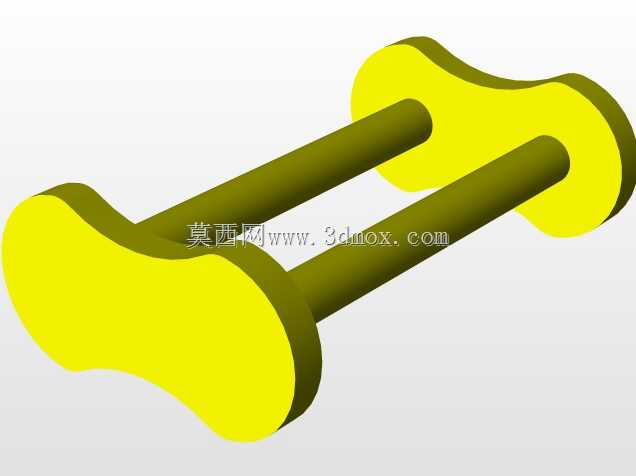

  比如包装设备的送料机构、印刷设备的输纸机构,都能看到这类双链轮链条传动的身影。和带传动相比,链传动能在高温、多粉尘的恶劣工况下工作,不需要像皮带那样定期调整张紧力,维护成本更低,和齿轮传动相比,链传动的中心距适应范围更大,不需要复杂的箱体支撑,安装难度更低。建模时需要注意链条的装配约束,每个链节之间采用转动副连接,模拟实际链条的铰接状态,运动仿真时要验证每个链节进入链轮齿槽时的位置是否准确,有没有干涉卡顿的情况,齿形的修缘处理也很重要,齿顶位置做小角度的倒角,能让链节更顺畅地啮入和啮出,减少啮合冲击和噪音。链轮的材质一般选用45号钢调质处理,齿面高频淬火提升耐磨性,链条则选用标准的工业滚子链,根据传递的功率大小选择对应型号的链条节距,保证传动的可靠性。这套结构的设计没有多余的复杂部件,所有零件都是通用标准件或者易加工的结构件,加工成本低,互换性强,后期维护更换配件也很方便,在中小功率的动力传输场景下有很高的性价比,很多非标自动化设备设计时,都会优先选用这类成熟的链传动结构,减少设计验证的周期,降低设备的故障率。
