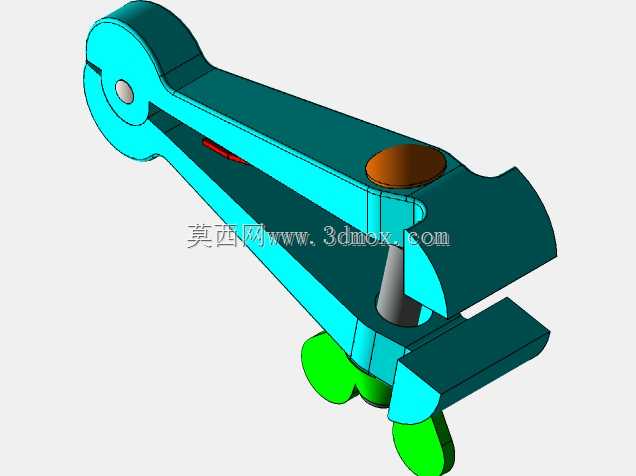

教学用蝶形旋钮式薄金属临时夹持手钳

　　这款手动夹持器具的核心应用场景集中在金工教学实训环节，针对厚度0.1mm至1mm的薄金属片材临时固定需求设计，区别于车间量产用的快速夹钳，它的操作逻辑完全贴合教学场景下低频次、小夹持力、易调节的使用要求，不会对薄软的金属试件造成压痕或形变，适配铝板、薄铜板、镀锌铁皮等教学实训常用的金属薄片材料。从功能特性来看，它采用蝶形旋钮作为施力部件，无需借助额外扳手，徒手即可完成夹紧与松脱操作，钳口开合范围覆盖0至12mm，钳口咬合面做了平面度修磨处理，表面粗糙度控制在Ra1.6以内，夹持时接触面受力均匀，避免薄金属件局部应力集中出现翘曲。钳身内置的弹簧复位结构，在松开旋钮时可自动撑开钳口，无需手动掰开，单手握持即可完成取放试件、

　　调整夹持位置的全套操作，适配教学场景下学生频繁更换试件、调整固定位置的操作节奏。设计思路上优先考虑了教学场景的安全性与易操作性，所有外露棱边都做了R1.5的圆角倒钝处理，不存在尖锐割手的结构，蝶形旋钮的翼展尺寸设为32mm，即使是手部力量较小的使用者也能轻松施加足够的夹紧力，不会出现旋钮打滑拧不动的情况。钳身主体采用一体式杠杆结构，铰接轴的配合间隙控制在0.05mm以内，夹持时钳口无错位偏移，铰接位置的阻尼经过调校，松开旋钮时钳口开合动作平缓，不会出现突然弹开的情况。从安装与尺寸边界来看，整钳闭合状态下总长118mm，最大宽度42mm，钳头高度36mm，无需额外固定安装，可直接手持使用，也可配合台钳夹住钳身尾部，

　　作为小型固定夹具使用，适配实训台的常规操作空间，不会占用过多工位面积。钳口的咬合深度为28mm，可满足常规教学试件的夹持宽度需求，对于宽度小于25mm的薄金属条、片都能实现稳定夹持，夹持力可通过旋钮旋转圈数调节，最大夹持力不超过80N，既可以保证薄金属件在打磨、划线、简单弯折操作时不会移位，又不会因为夹持力过大导致薄件变形甚至被夹坏。在实际教学使用中，这类手钳常配合金工基础实训的划线、钻孔、打磨工序使用，学生在对薄金属片进行划线操作时，可通过它将试件固定在垫木上，避免手持划线时试件滑动导致线条偏移；进行小型钻孔操作时，它可以替代台钳完成小试件的固定，避免台钳夹持力过大夹坏薄件，同时蝶形旋钮的调节方式比台钳的丝杠调节更快捷，

　　适合教学场景下短时间内多次更换试件的操作节奏。结构上没有复杂的传动部件，所有零件都采用常见的机械加工工艺即可制作，钳身采用型材铣削成型，铰接轴采用标准圆柱销，复位弹簧采用通用圆柱螺旋压缩弹簧，蝶形旋钮采用标准塑料旋钮配套铜制螺杆，加工难度低，适合作为机械结构认知教学的实物案例，学生可以通过拆解它了解杠杆夹持结构、螺旋施力结构、弹簧复位结构的工作原理，把机械设计基础课程中的杠杆受力、螺旋传动、弹簧预紧等知识点和实物结构对应起来。钳身的受力经过校核，在最大夹持力状态下，钳身的最大变形量不超过0.02mm，不会因为长期使用出现钳口张开角度偏移、夹持力不足的问题，铰接位置的销钉采用过盈配合压入钳身一侧的孔位，另一侧为间隙配合，长期使用磨损后只需更换销钉即可修复，维护成本极低。
