机用虎钳配套操作摇手柄结构设计

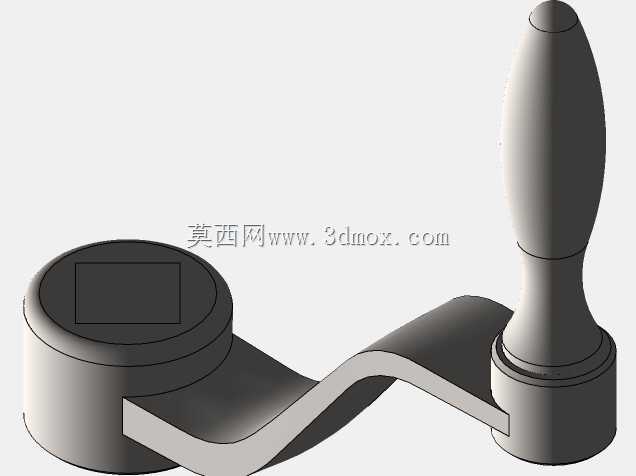

　　在常规机加工工位的装夹作业环节，虎钳作为台钻、铣床、磨床等设备的配套工装，其操作手柄的人机交互合理性直接影响装夹效率与操作疲劳度，这款虎钳摇柄正是针对台虎钳、机用平口钳的夹紧调节需求设计的手动操作构件。从实际使用场景来看，车间日常装夹工件时，操作人员需要通过转动该摇柄带动虎钳内部丝杠转动，实现活动钳身的进给与锁止，因此整个构件的受力路径设计完全围绕手动施力的扭矩传递逻辑展开：下端的方孔安装端直接与丝杠端部的方头配合，方孔的尺寸公差严格匹配通用机用虎钳的丝杠端方轴规格，配合面设置微小的导入倒角，既保证装配时能够快速对位，又能在传递大扭矩时避免棱角处出现应力集中导致的崩边问题。摇臂部分采用变曲率的弧形过渡结构，并非简单的直杆设计，

　　这种曲线轮廓一方面是为了避让虎钳端部的安装座凸台，保证摇柄整周转动时不会与钳身发生运动干涉，另一方面弧形结构在人手握持转动时，施力角度更贴合手腕的自然活动轨迹，相比直柄能够减少长时间操作的腕部劳损。顶端的握持手柄采用纺锤形流线轮廓，表面做光滑圆弧过渡，没有尖锐棱角，握持时手掌的受力分布更均匀，即使在施加较大夹紧力时，也不会出现硌手的情况，同时手柄与摇臂的连接位置设置了转动副，实际操作时握持端可以随摇臂转动相对自转，减少手掌与手柄表面的滑动摩擦，提升操作顺畅度。从安装边界来看，该摇柄装配到虎钳丝杠端部后，整周转动的最大回转半径经过严格核算，既保证了足够的力臂长度来降低手动施力的大小，又不会因为回转半径过大导致超出钳台的操作空间，

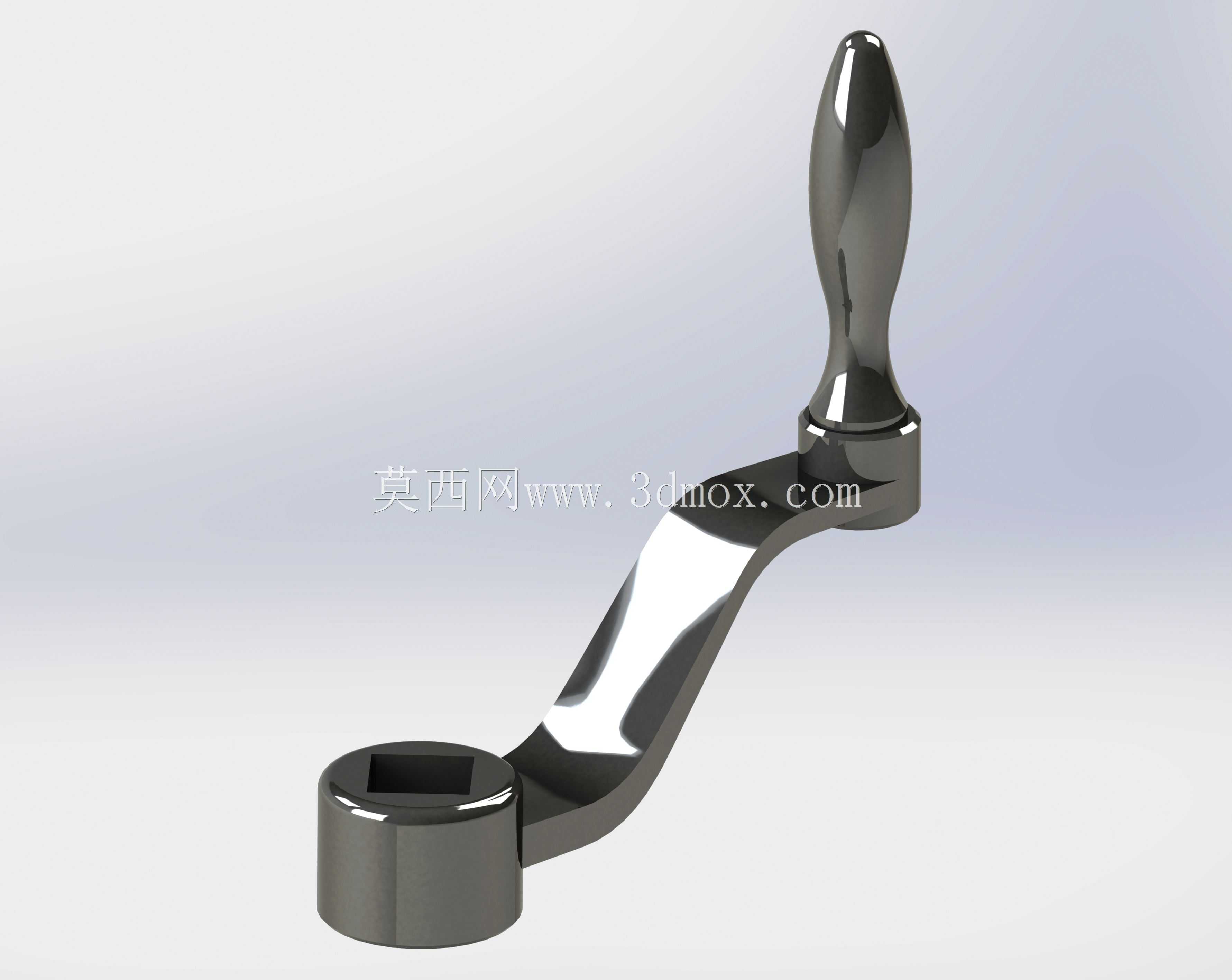

　　避免相邻工位操作时出现磕碰。设计过程中针对受力薄弱环节做了结构强化：摇臂与下端方孔座的连接位置做了加厚过渡处理，模拟满负载夹紧时的受力状态，该位置的应力水平控制在材料许用应力的三分之一以内，能够承受装夹硬质合金工件时的最大锁紧扭矩，不会出现断裂变形的问题。表面处理采用亮面镀铬工艺，不仅具备良好的防锈能力，适配车间多切削液、多油污的工作环境，而且光滑的表面更容易擦拭清洁，日常维护时只需用棉纱擦拭即可去除表面附着的切屑与油污。不同于通用的标准摇柄，这款结构专门针对虎钳的操作特性做了优化：摇臂的弯曲角度经过多次实操验证，当摇柄转动到最靠近钳身的位置时，依然预留了足够的手指握持空间，不会出现夹手的情况；

　　方孔的深度设计刚好覆盖丝杠方头的配合长度，既不会因为配合过浅导致传动时打滑，也不会因为深度过大导致装配后出现轴向窜动。在小型维修工位、家庭工坊的台虎钳配套场景中，这款摇柄的操作手感相比原配的直杆手柄有明显提升，尤其是在频繁松紧钳口的批量装夹作业中，合理的力臂设计与握持结构能够有效降低操作人员的劳动强度，同时金属材质的整体结构具备足够的刚性，不会因为长期承受大扭矩出现塑性变形，使用寿命能够匹配虎钳整体的服役周期。
