钣金加工用手动夹紧装订工装结构

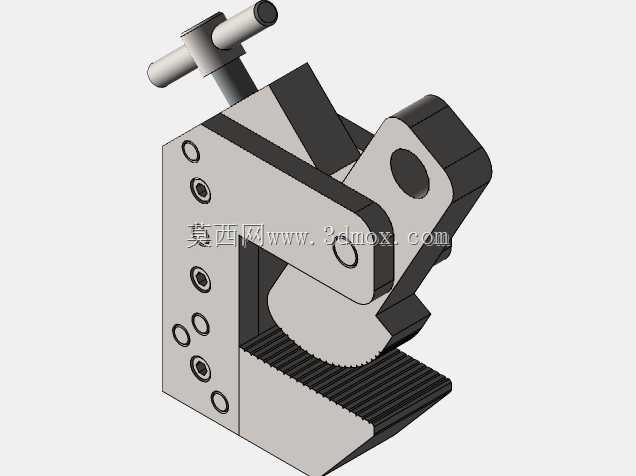

　　在钣金加工的细分工序里，薄板类零件的拼接、预固定、铆接前定位一直是小批量生产场景下的高频痛点，这类手动夹紧装订工装正是针对0.5-3mm厚度冷轧钢板、镀锌板、铝板类工件的边缘拼接装订需求设计，区别于大型气动液压夹紧设备，这类手动工装无需外接动力源，可直接放置在工作台面使用，适配多品种小批量的钣金加工车间、五金维修站点、样件试制工位的作业需求。从结构功能来看，该工装采用L型一体式基座作为承载主体，基座立面与底面设置多组等距排布的安装孔，既可以通过螺栓直接固定在标准铸铁工作台的T型槽上，也可以搭配C型夹临时固定在木质或铝型材工作台上，安装边界灵活，基座底面的平面度控制在0.02mm以内，保证放置时的基准稳定性，

　　避免夹紧过程中出现工装偏移。工装的核心夹紧单元采用偏心轮配合楔形压块的传动结构，顶部的T型手柄作为手动施力端，操作人员单手握持旋转即可完成夹紧与松开动作，手柄长度经过力矩匹配设计，施加15N左右的握力即可在压块端面产生最大1200N的夹紧力，足够满足两块3mm厚度钢板拼接时的预紧需求，不会出现装订过程中工件错位、窜动的问题。压块的工作端面设计有45度导向倒角，既方便工件快速插入夹紧位，也能避免压合过程中刮伤钣金表面的涂层或镀层，压块与基座之间的滑动配合面采用开放式滑槽设计，日常清理焊渣、铁屑、油污时无需拆解整个工装，用压缩空气吹扫即可完成维护，适配车间多粉尘、多金属碎屑的作业环境。从设计思路层面，该工装摒弃了复杂的连杆锁紧结构，

　　所有受力部件均采用45号钢整体铣削加工后淬火处理，关键受力面的硬度达到HRC42-48，长期反复使用不会出现压痕变形、锁紧失效的问题，工装的整体外形尺寸控制在120mm80mm160mm范围内，重量约2.3kg，单人即可完成搬运、移位、安装，不需要额外的吊装辅助。在实际应用场景中，这类工装除了基础的钣金边缘装订夹紧，还可以配合定位挡块完成90度折弯件的拼接预固定，也可以作为小型焊接工装的夹紧模块使用，当需要装订不同厚度的工件时，无需更换压块，只需调整偏心轮的初始限位位置即可适配0.5-6mm范围内的工件夹紧需求，工装的侧面预留的铰接孔位还可以拓展安装定位销、行程挡块等附件，拓展使用场景。需要注意的是，该工装的设计夹紧行程为12mm，

　　使用时需要保证工件拼接面的贴合度误差不超过1mm，避免出现压块偏载导致的受力不均，基座上的安装孔采用标准M8螺纹孔，与通用工装附件的适配性较强，不需要额外加工转接件即可搭配其他模块化工装组成简易的钣金装订作业台。在三维建模过程中，所有配合面的公差均按照IT7级精度设定，滑动面之间预留0.03-0.05mm的间隙，既保证滑动顺畅，也不会出现夹紧时的旷量，模型的所有倒角、圆角均按照实际加工工艺设定，没有工艺无法实现的尖锐棱角，结构件的壁厚最小处为8mm，保证足够的结构刚性，即使承受最大夹紧力也不会出现形变。
