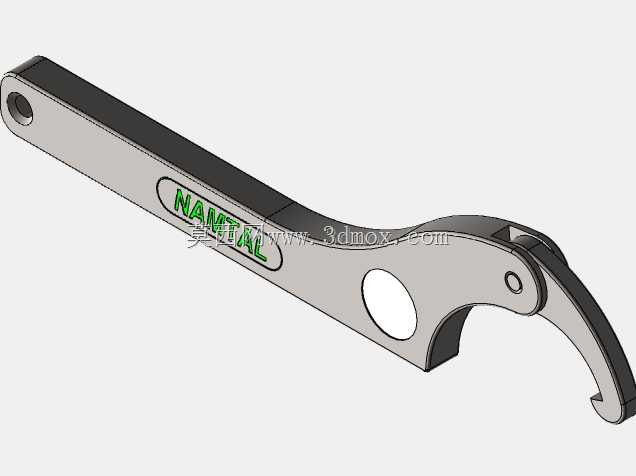

钩形扳手五金工具三维结构设计

　　在设备装配、机械运维、工装调试的各类现场场景里，这类钩形扳手是针对圆周侧面带槽或带孔的圆螺母、锁紧环类紧固件的专属操作工具，区别于普通开口扳手、活动扳手的施力结构，它的钩头结构可以精准嵌入紧固件侧面的卡槽或定位孔内，避免拧紧或松脱过程中出现打滑、蹭伤紧固件外表面的问题，尤其适用于轴承座锁紧螺母、液压管件锁紧环、机床主轴调节螺母这类对施力同轴度有要求的装配场景，能在狭小的操作空间内完成普通扳手无法覆盖的紧固作业。从结构设计逻辑来看，整个扳手采用一体式长杠杆臂结构，手柄段做了等截面平直设计，既保证了握持施力时的力臂长度，控制操作时的施力力矩在合理区间，避免力矩过大导致紧固件滑牙或断裂，也兼顾了加工时的工艺性，

　　长条形的主体结构可以通过常规的铣削、冲压成型工艺完成毛坯加工，后续只需要对钩头工作面做淬火硬化处理，就能满足日常使用的耐磨要求。钩头部分的圆弧轮廓是整个设计的核心，圆弧曲率匹配对应规格圆螺母的外圆直径，钩头端部的凸起卡爪尺寸严格对应紧固件上的卡槽宽度，卡爪与圆弧主体的过渡位置做了圆角强化处理，避免应力集中导致长期使用后钩头断裂，卡爪的工作面做了微小的倾角处理，施力时卡爪会自然向紧固件圆心方向贴合，不会因为施力角度偏差出现脱钩的情况。手柄末端的悬挂孔设计，既方便工具在工位工具架上的悬挂收纳，也可以在需要大扭矩操作时，插入加力杆延伸力臂，适配不同力矩要求的作业场景，手柄表面的标识区域做了轻微的凹陷设计，用于粘贴规格标识或品牌标识，

　　不会因为长期握持摩擦导致标识快速磨损。从安装与操作边界来看，这类扳手的操作空间要求很低，只需要在紧固件圆周方向预留出钩头卡入的空间，以及手柄摆动30度左右的活动空间即可完成操作，不需要像套筒扳手那样预留整个紧固件轴向的套入空间，非常适合设备内部狭窄位置的紧固件操作，比如机床主轴箱内部、液压阀组安装位、传动滚筒轴承座位置的锁紧螺母调节。在建模过程中，钩头部分的曲面过渡需要重点处理，圆弧面与手柄平面的衔接位置要保证平滑无突变，避免热处理时出现应力集中点，同时整个扳手的边缘都做了倒钝处理，去除加工毛刺，避免操作时划伤操作人员手部。材质选择上一般采用中碳钢整体加工，钩头工作面局部淬火硬化到HRC40-45，既保证卡爪的耐磨性能，

　　又让手柄部分保持足够的韧性，承受大扭矩施力时不会出现脆性断裂。这类工具在日常设备运维中使用频率极高，尤其是在设备定期检修、轴承更换、密封件更换的作业中，针对圆螺母类紧固件的操作几乎无法用其他工具替代，设计时除了保证功能尺寸的精度，还要兼顾长期使用的结构可靠性，比如钩头与手柄连接的根部位置是应力集中的高发区，建模时需要做足够的圆角过渡，不能出现直角衔接，同时可以适当增加该位置的截面厚度，提升整体的抗扭强度。实际使用中，操作人员握持手柄的位置一般在距离钩头三分之二的长度位置，这个位置施力时既可以获得足够的力矩，也能更好地感知卡爪与卡槽的贴合状态，避免施力过程中脱钩，所以手柄段的截面尺寸设计要兼顾握持手感，不能过薄导致握持时硌手，也不能过厚增加不必要的工具重量。
