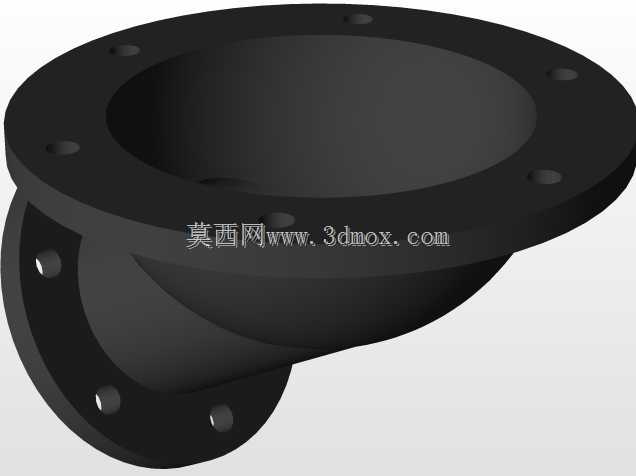

异径斜向双法兰连接铸铁弯头结构

　　这类斜向异径法兰弯头多用于管路系统中需要同时完成变径、转向两个功能的布设场景，常见于工业流体输送管网、设备进出口管路对接、市政给排水管线改造、化工介质输送支路等工况，能在有限的安装空间内省去单独加装异径管、弯头两个配件的拼接工序，减少管路连接点的泄漏风险，同时降低管路整体的流阻损失。从结构设计来看，两端的法兰盘均采用标准螺栓孔布局，大端法兰的盘径更大、螺栓孔数量更多，对应大口径管路的连接需求，小端法兰盘径更小、螺栓孔数量适配小口径管路，两个法兰端面的轴线呈固定夹角，并非常规90度或45度直弯结构，这种斜向角度的设计是为了适配现场管路的错位对接需求，避免管路强行弯折产生的装配应力，长期使用下能减少管路焊缝或者密封面的疲劳损坏。

　　产品整体采用一体铸造成型，内壁做了平滑过渡处理，在管径变化、转向的位置没有突兀的直角台阶，流体经过时不会产生明显的涡流区，能降低介质输送过程中的压力损耗，也能减少含颗粒介质在转角位置的淤积磨损。外壁的厚度根据不同位置的受力情况做了差异化设计，法兰盘与弯管本体衔接的位置做了加厚过渡圆角，避免铸造应力集中，也能承受法兰螺栓锁紧时的局部压应力，不会出现安装时法兰根部开裂的问题。安装边界方面，需要提前核算两个法兰端面的中心距、轴线夹角，确认现场管路的对接位置偏差在法兰螺栓孔的调节范围内，安装时两个法兰面的密封垫片需要完全覆盖通径区域，螺栓锁紧要遵循对角分次拧紧的原则，避免法兰面受力不均导致密封失效。

　　这类管件在选型时要匹配两端连接管路的公称通径，同时确认法兰的压力等级符合管路的工作压力要求，铸铁材质的本体适配常规水、非腐蚀性工业流体的输送场景，如果是腐蚀性介质场景还需要额外做内壁防腐衬层处理。从建模逻辑来看，绘制这类零件首先要确定两端法兰的基准面，分别绘制两个法兰的轮廓草图、螺栓孔阵列，再根据两个法兰的相对位置绘制弯管的中心引导线，通过扫描特征生成弯管的本体结构，之后在法兰与本体的衔接位置添加过渡圆角，最后对所有棱边做铸造圆角处理，避免锐边产生的应力集中，建模过程中要注意通径的平滑过渡，不能出现内壁错位的情况，否则会直接影响流体通过性能，螺栓孔的位置要严格对应标准法兰的孔位尺寸，保证现场安装时能和配套法兰顺利对接，

　　不会出现孔位错位无法穿装螺栓的问题。实际现场使用中，这类一体结构的斜异径弯头相比拼接式的管路组件，安装效率能提升40%以上，同时少了两个密封连接点，后期运维的泄漏排查点也更少，适合在安装空间局促、管路布设走向复杂的场景下使用，比如设备夹层内的管路布设、老旧管网改造时的错位对接、紧凑型工艺设备的内部管路集成等场景，都能发挥很好的适配作用。
