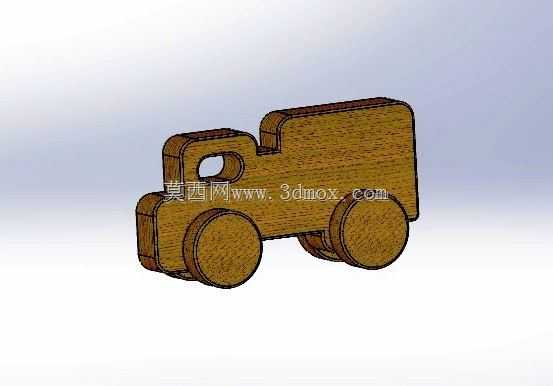

木质拼接玩具小车结构设计

　　这款木质拼接玩具小车，核心面向低龄儿童益智玩耍场景，同时也可作为木质拼搭爱好者的手作参考结构，在幼教场景、亲子手工活动、木质文创产品开发中都有对应的应用空间。从实际使用角度出发，该结构完全采用平板板材切割拼接工艺实现，无需额外金属连接件、粘接剂，依靠板材间的榫卯卡位即可完成整体装配，既满足儿童玩耍时的拆装需求，也避免了小零件脱落造成的误食风险，适配3-6岁儿童的玩具安全设计要求。

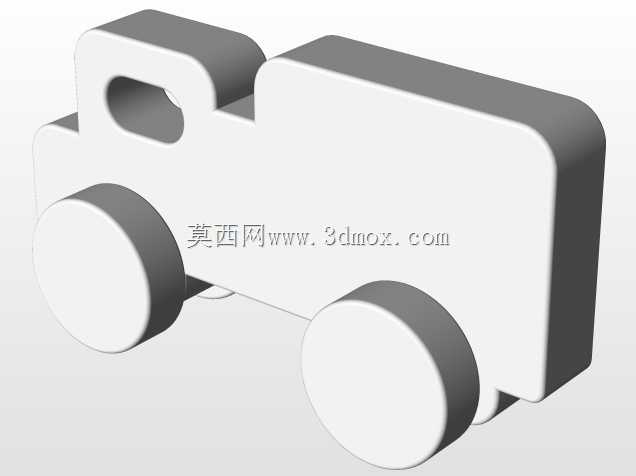

　　设计过程中优先考虑了板材加工的工艺适配性，所有轮廓线均采用圆弧过渡，不存在尖锐直角结构，所有外露边缘都做了R2以上的圆角处理，避免儿童玩耍时被划伤。整体结构分为车身主体与车轮组件两个部分，车身主体为一体化切割成型的板式结构，上部预留的镂空孔位既作为手提位，方便儿童抓握移动小车，也作为结构减重位，降低整体成品重量，避免过重的木质件掉落砸伤儿童。车轮组件采用圆形板材切割，与车身下部的轮轴卡位采用间隙配合设计，装配后车轮可顺畅转动，无卡滞问题，轮轴与车身的连接位采用嵌入式卡位，装配后车轮不会轻易从车身上脱落，同时保留足够的转动自由度，推动小车时可顺畅滑行。

　　从外形尺寸与安装边界来看，整体结构的最大外轮廓控制在成年人手掌可握持的范围内，长度方向尺寸约120mm，高度方向约70mm，宽度方向约30mm，所有板材厚度统一采用10mm的标准实木板材或者密度板，适配普通激光切割机、线锯的加工参数，无需特殊厚度的定制板材，加工时仅需按照轮廓线一次切割成型，无需二次铣削、开槽等复杂工序，加工门槛低，适合小批量手工制作或者批量工业化生产。轮轴卡位的尺寸与车轮中心孔的尺寸采用H8/f7的间隙配合公差，既保证装配时的顺畅度，也避免长期使用后出现松动晃荡的问题，车轮与车身侧面的间隙预留1mm，避免转动时车轮与车身侧板发生摩擦，影响滑行效果。

　　结构设计上充分考虑了木质材料的特性，所有受力卡位的位置都避开了木材的纹理顺向受力薄弱点，轮轴卡位处的板材宽度预留足够的强度余量，即使儿童反复拆装、摔扔，也不会出现卡位断裂的问题。车身整体没有多余的装饰结构，所有造型轮廓都兼顾功能与外观，车头位置的圆弧过渡既还原了卡通小车的视觉效果，也避免了尖锐结构的安全隐患，车身上部的手提位镂空尺寸适配儿童手指的粗细，直径约20mm，儿童手指可轻松穿入提拿小车，同时镂空边缘也做了全周圆角处理，不会刮伤儿童手指。

　　在实际应用中，该结构既可以直接作为成品玩具的生产图纸，也可以作为木质拼搭套装的组件，用户拿到切割好的板材后，仅需按照卡位将车轮压入车身对应的槽位即可完成装配，无需额外工具，装配过程本身也可作为儿童的动手能力训练内容。滑行性能上，由于车轮采用正圆形切割，配合间隙合理，在平整的木质桌面、地板上推行时可滑行较长距离，满足儿童玩具车的基础玩耍需求，同时整体木质材质相比塑料玩具更有质感，也可作为桌面装饰摆件使用。设计过程中没有采用任何复杂的曲面结构，所有特征都在二维平面上即可完成轮廓绘制，降低了建模与加工的难度，即使是入门级的结构设计爱好者也可轻松完成修改与调整，比如调整车身长度、更换车轮样式、增加额外的装饰卡位等，拓展性较强。
