双板导柱式冲压执行工装结构

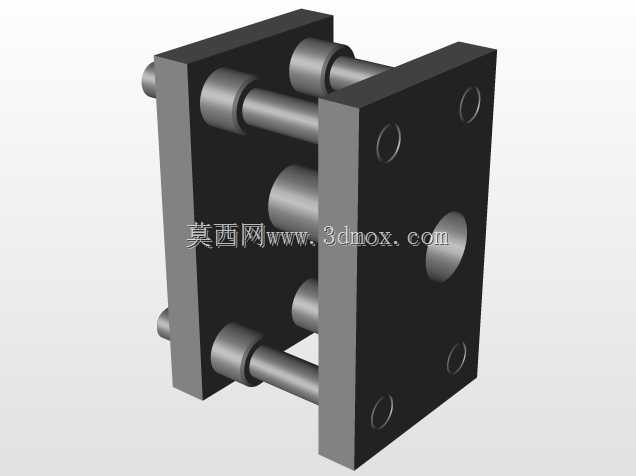

　　这套冲压执行构件常见于小型五金件冲压工位的末端执行端，日常多适配在开式小吨位压力机的滑块安装位，用来完成薄金属板材的冲孔、压印、浅拉伸类工序，也可在小型自动化冲压线中作为工位间的独立压装单元，配合送料机构完成小零件的局部压合工序，比如电子接插件的引脚压装、小型五金弹片的成型压边，这类工况对执行端的导向精度要求较高，避免冲切过程中出现偏载啃模的问题。从结构布局来看，采用双侧板搭配四根平行导柱的框架式设计，两块平行安装板作为核心承载基体，导柱通过轴套与安装板形成滑动配合，中间的圆柱型冲头安装位可根据加工需求更换不同规格的冲头组件，导柱的排布采用上下对称布局，能在冲头下行施压过程中均匀承受侧向力，避免单侧受力导致的导柱磨损不均问题。

　　设计阶段优先考虑了安装兼容性，安装板上预留的沉头孔位可适配多数常规压力机的滑块T型槽间距，不需要额外加工过渡连接板即可完成装夹，导柱的行程预留了足够的安全余量，即使安装不同高度的冲头与下模，也不会出现导柱脱出轴套的情况，框架内部的中空空间预留了废料滑落与冲头安装的操作空间，日常更换冲头时不需要拆解整体框架，直接从侧面空位即可完成紧固件的拆装。实际使用过程中，这类结构的导向间隙控制在0.02-0.05mm区间，既能保证滑动顺畅无卡滞，也能避免间隙过大导致的冲头偏斜，冲切0.5mm以下的薄钢板时，冲切面的毛刺高度可控制在0.03mm以内，满足多数精密五金件的加工要求。安装边界方面，整体结构的安装面平面度要求控制在0.02mm以内，

　　安装时需要保证两块安装板的平行度公差，避免导柱出现别劲现象，长期使用后可通过更换轴套来恢复导向精度，不需要整体更换构件，降低了工位的维护成本。不同于一体式冲压模具结构，这套模块化的冲压执行工装可适配多套不同的下模与冲头，通过更换前端工作组件即可完成不同工序的加工，适合多品种小批量的冲压加工场景，在小型五金加工车间、电子零部件冲压工位的适配性较强，结构本身没有复杂的传动组件，日常维护仅需要定期给导柱添加润滑脂即可，故障率远低于带复杂连杆机构的冲压执行单元。在压装类工序中使用时，可在中间安装位替换为压头，配合定位夹具完成小零件的压装作业，比如小型轴承的压入、销钉的压装，导柱的导向作用能保证压装过程中压力垂直作用于工件表面，避免压装偏斜导致的零件报废。
