六角头带密封垫内螺纹连接接头

　　在液压管路、气动回路、低压流体输送系统的现场装配场景里，这类带密封结构的内螺纹接头是管路对接环节的核心基础零件，日常会出现在设备液压站阀块外接油口、气动执行元件气路接驳、小型供水支管终端等位置，承担不同管路段之间的可拆卸连接功能，同时保证接驳位置的流体密封性能，避免出现介质渗漏、压力损失超标的问题。

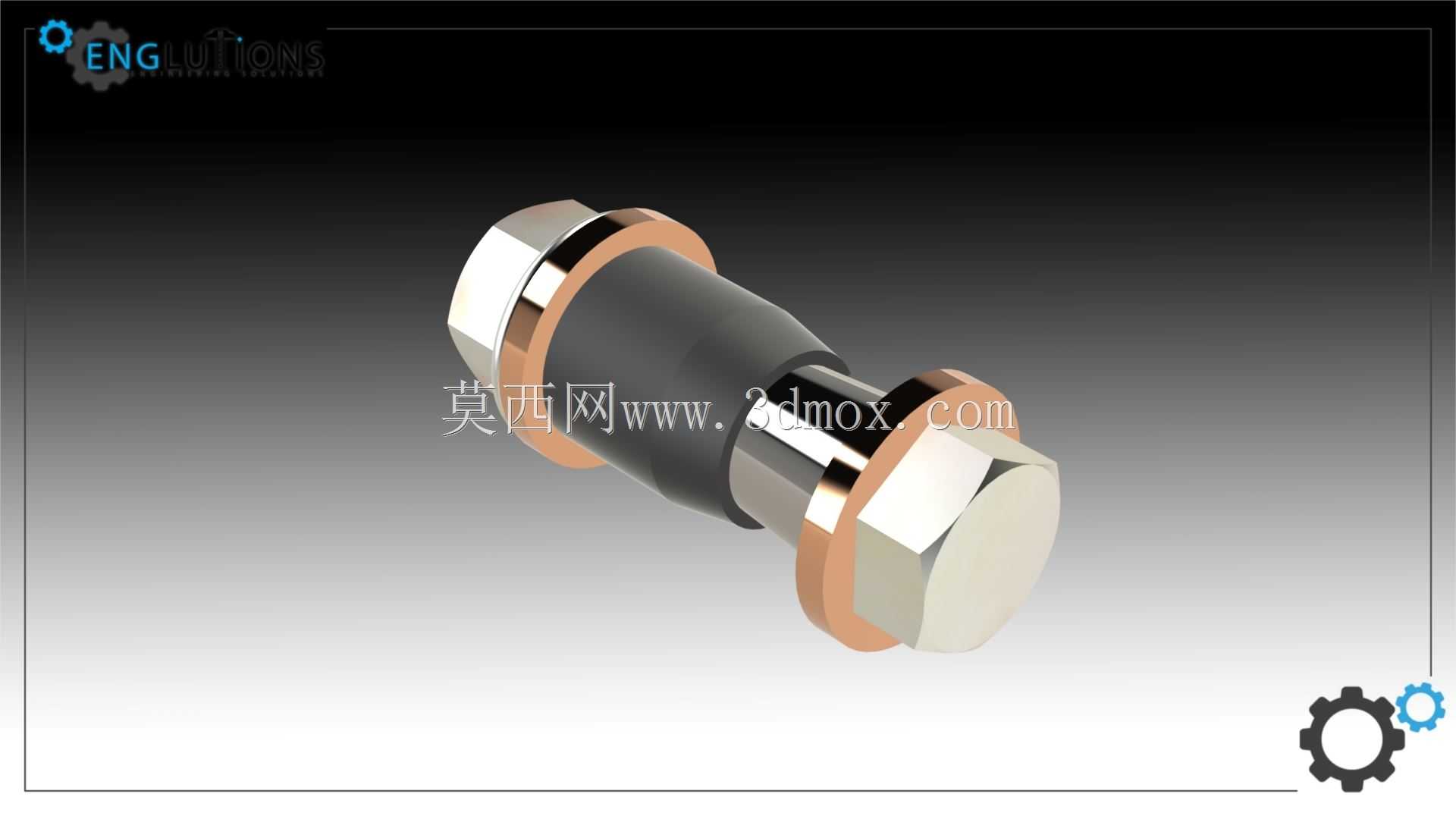

　　从结构设计逻辑来看，接头主体采用六角头外形，是为了匹配常规开口扳手、活动扳手的夹持需求，在狭窄安装空间里也能施加足够的拧紧力矩，不需要定制专用工装就能完成装配作业；两端配置的铜质密封垫，属于端面静密封结构，相比传统螺纹缠生料带、涂密封胶的密封形式，端面密封的可靠性更高，反复拆装后密封性能衰减幅度更小，也不会在螺纹缝隙残留密封介质残渣，后期维护清理的工作量更低。接头中段的防滑滚花结构，是针对徒手预拧工序设计的，装配时可以先通过滚花段手动将接头拧入对应外螺纹接口，对齐密封端面后再用扳手最终拧紧，避免直接用扳手拧入时出现螺纹错牙、密封垫偏位的问题。

　　设计这类接头时，首先要明确适配的螺纹规格公差，内螺纹的中径公差要匹配对应外螺纹的精度等级，通常选用中等配合公差，既保证螺纹旋合顺畅，又不会因为配合间隙过大导致螺纹副密封失效；其次要核算密封垫的压缩量，铜垫的厚度选择要匹配端面的粗糙度，当对接端面粗糙度达到Ra3.2时，铜垫压缩量控制在厚度的15%-20%区间就能实现可靠密封，压缩量过小会出现密封面压合不紧密，压缩量过大则会导致铜垫塑性变形过度，拆装后无法重复使用。六角头的对边尺寸要符合标准紧固件的尺寸规范，保证常规扳手能够通用，不要随意设计非标的对边尺寸，否则会给现场装配和后期维护带来额外的工装成本。

　　安装边界方面，这类接头的轴向总长度要考虑管路排布的空间余量，六角头的外接圆直径要预留出扳手转动的操作空间，通常在六角头径向方向要预留至少1.5倍对边尺寸的操作空间，才能保证扳手可以正常转动完成拧紧作业；密封垫的内外径尺寸要和接头端面的密封槽（如果有设计）或者密封面宽度匹配，内孔直径要比接头通径大0.5-1mm，避免密封垫内圈伸入通径内部造成流体通流面积减小，增大管路的压力损失，外径则要比六角头的内切圆直径小1-2mm，保证拧紧过程中密封垫不会被挤出密封端面。

　　实际选型应用时，还要根据输送介质的特性选择接头主体的材质，输送常规矿物液压油、压缩空气时可以选用普通碳钢镀锌材质，成本较低且能满足常规强度需求；输送腐蚀性流体或者在潮湿户外环境使用时，则要选用304或者316不锈钢材质，避免接头锈蚀导致螺纹咬死、密封失效。这类接头的通径设计要和对接管路的通径保持一致，不要出现通径突变的情况，否则会在接头位置产生紊流，增大管路的流体阻力，长期运行还会在变径位置产生冲蚀，缩短接头的使用寿命。
