快装式卡入型外部限位固定环结构

　　在轻工自动化输送线、小型机电设备装配、民用五金组件配套等场景里，轴类零件的轴向限位一直是结构设计里容易被忽略却直接影响设备运行稳定性的环节，传统的轴用挡圈需要配套卡簧钳安装，在狭小装配空间里操作难度大，反复拆装还容易出现挡圈变形、卡槽磨损导致的限位失效问题，而这款卡入外部固定环正是针对这类痛点做的结构优化设计。从实际使用场景来看，这类固定环不需要在轴体表面加工环形卡槽，直接从轴的外部卡入到位即可实现轴向定位，对于一些表面硬度较高、不适合加工退刀槽的光轴，或是后期改造加装限位结构的设备来说，能大幅降低轴件的加工成本，也避免了开槽带来的轴体应力集中问题，在小型输送辊筒的端位限位、微型电机输出轴的附件定位、手动工具的组件卡位等场景里都能适配。

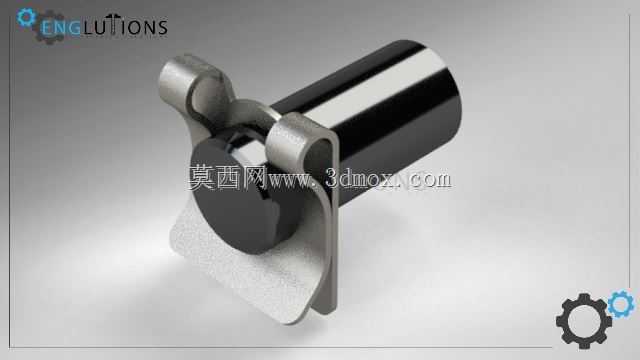

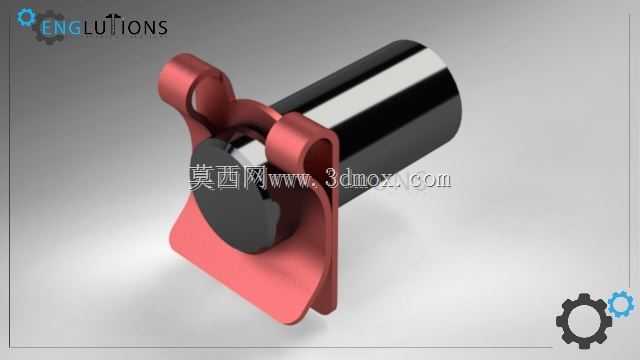

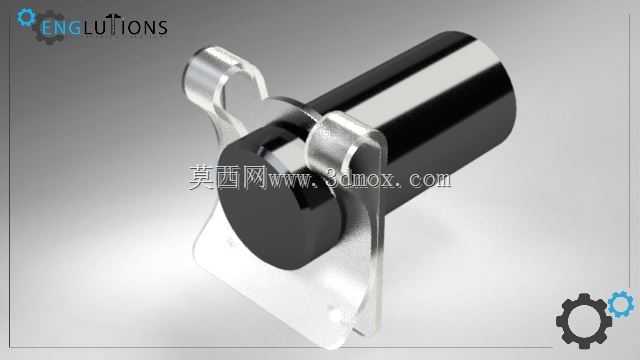

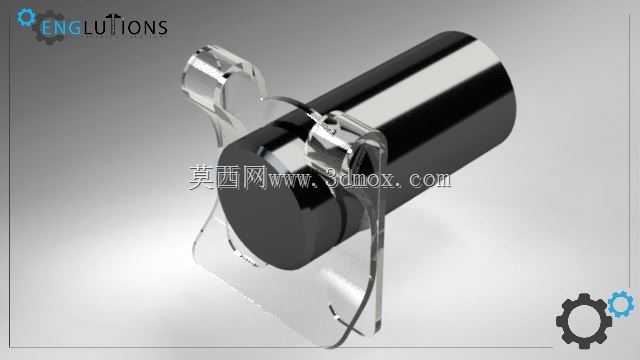

　　从功能特性上看，这款固定环采用双侧带弹性卡爪的一体式结构，主体的环形基座和轴体外径做小间隙配合，两侧向上弯折的卡爪自带预紧变形量，卡入轴体后卡爪的内弧面会紧贴轴的外圆柱面，依靠弹性变形产生的抱紧力实现轴向固定，基座底部的延展翼边可以作为限位承力面，和被限位的零件端面直接接触，承力面积比传统开口挡圈大30%以上，承受轴向推力的时候不会出现局部应力集中割伤零件端面的问题，也不会因为反复受轴向冲击出现松脱移位。和传统的顶丝锁紧型固定环相比，这款结构不需要在环体上加工螺纹孔，也不需要配套顶丝零件，零件数量更少，装配的时候只需要对准轴体按压到位即可，单人操作不需要额外工具，装配效率能提升60%以上，对于批量装配的生产线来说，能有效减少单工位的装配工时。

　　设计思路上，这款固定环采用薄板冲压成型工艺，材料选用65Mn弹簧钢板，冲压成型后做淬火加中温回火热处理，表面做喷塑防锈处理，兼顾弹性和结构强度，卡爪的弯折角度做了15度的导入斜角，按压卡入的时候斜角会先接触轴体外壁，顺着斜角的导向自动撑开卡爪，不需要人为掰开卡爪就能顺利卡入，卡爪的末端做了圆弧翻边处理，避免装配的时候锋利边缘划伤操作人员手部，也不会刮伤轴体表面的镀层。环体的内孔尺寸公差按照H7级精度控制，和常用的h6公差光轴配合时，间隙控制在0.02mm到0.05mm之间，既保证卡入的时候顺畅不卡滞，也不会因为间隙过大出现径向晃动。

　　从安装边界和尺寸适配来看，这款固定环适配的轴体外径范围覆盖6mm到20mm的常用光轴规格，环体的整体径向尺寸比适配轴径大12mm左右，也就是底部翼边的外边缘到轴中心的距离为轴径一半加6mm，安装的时候只需要在轴的限位位置预留出环体宽度的轴向空间即可，环体的轴向宽度为4mm，不需要额外的安装避让空间，即使是在距离轴肩只有5mm的位置也能顺利安装。卡爪的有效抱紧长度为8mm，和轴体的接触面积足够，在承受500N以内的轴向静载荷时不会出现滑移，对于大部分小型机电设备、轻工输送设备的轴向限位需求来说，载荷冗余量完全满足使用要求。需要注意的是，这类固定环适合轴向静载荷或者低频次冲击载荷的场景，如果是高频往复轴向冲击的工况，还可以在环体的翼边位置加装一个小的紧定螺钉作为辅助锁紧，不过常规使用场景下依靠自身弹性抱紧力已经足够可靠。另外这款结构因为是薄板冲压件，整体重量只有同规格金属锁紧螺母的五分之一，对于一些有轻量化要求的便携设备、小型无人机机架组件、手持电动工具的内部限位来说，不会额外增加过多的结构重量，也不会因为重量过大在设备运行时产生额外的离心载荷。在实际装配测试中，这款固定环反复拆装50次以后，卡爪的弹性变形量衰减不到5%，依然能保持足够的抱紧力，比传统的开口卡簧的重复使用寿命高两倍以上，对于需要经常拆装维护的设备部位来说，能减少易损配件的更换频率，降低设备的后期维护成本。
