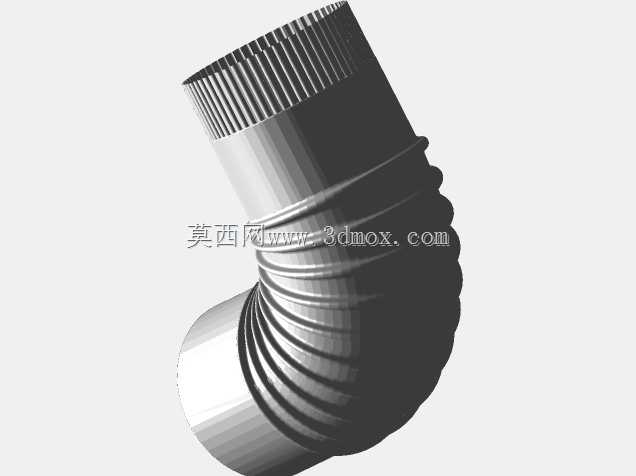

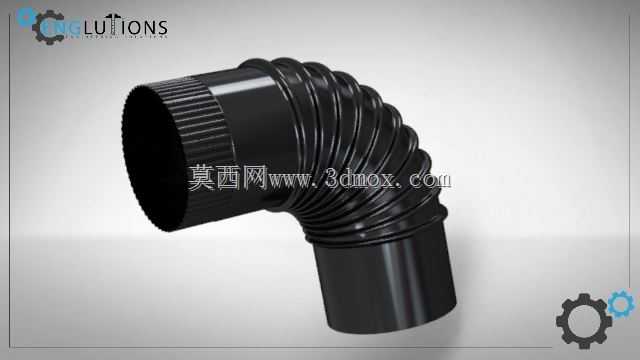

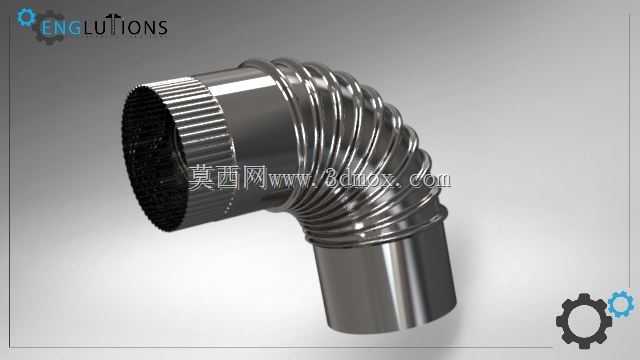

90度波纹弯头管式换热连接件结构

　　在工业换热系统、通风管路、流体输送管网的现场布设中，这类带波纹结构的90度弯转连接件是解决管路转向、补偿安装公差、吸收管路微量形变的核心配件，尤其在管式换热设备的末端接驳、风道转向段、低压流体输送支路中应用十分广泛。不同于普通光滑壁面的硬弯头，该构件的弯转段采用连续环形波纹结构设计，并非为了外观造型，而是从工程实际需求出发：一方面波纹结构能够在不额外增加管路壁厚的前提下，提升弯转部位的结构抗形变能力，当管路因介质温度变化产生热胀冷缩、或是设备运行带来小幅振动时，波纹段可以通过自身的微量弹性变形抵消应力，避免硬连接状态下焊缝或接驳口出现开裂泄漏；另一方面，波纹结构的内壁导流特性能够让流体在弯转过程中减少局部涡流的产生，

　　降低流体经过弯头时的压损，提升整个管路系统的输送效率。从结构设计逻辑来看，该构件两端采用了差异化的接驳结构，一端为带轴向防滑齿纹的直插式接口，齿纹深度控制在0.8-1.2mm区间，在实际安装时，当接口插入对应管径的软管或保温套管后，配合卡箍锁紧能够提供足够的轴向拉脱阻力，避免管路带压运行时出现接口脱开的问题；另一端为光滑直壁承插端，适配硬管的套接或焊接接驳需求，两端的接口同轴度公差控制在IT7级以内，保证安装后管路不会出现强制对中的附加应力。弯转段的波纹采用等距等深的环形设计，波峰与波谷的圆角半径经过反复校核，既保证了足够的形变补偿量，又不会因为圆角过小导致应力集中，在长期交变应力作用下出现疲劳破损。从安装边界来看，

　　该弯头的转弯半径为1.5倍公称通径，相比普通长半径弯头占用的安装空间更小，适合在设备内部管路排布紧凑、安装操作空间受限的场景下使用，安装时不需要额外预留弯管加工的操作空间，直接通过两端接口对接即可完成转向段的布设，能够大幅缩短现场管路装配的工时。在实际选型适配时，需要注意两端接口的外径尺寸与对接管路的内径公差匹配，直插带齿端的适配软管硬度建议在邵氏60-80A区间，过硬的软管无法完全贴合齿纹根部会导致密封性能下降，过软的软管在卡箍锁紧时容易被齿纹切割破损；光滑承插端适配硬管时，配合密封胶或O型圈使用能够满足0.6MPa以下的流体压力密封需求。该类构件的波纹段结构在建模时需要重点控制波距的均匀性，每一段波纹的成型角度保持一致，

　　避免出现波距偏差导致的整体结构刚度不均，在实际生产中这类结构多采用注塑或金属旋压工艺成型，建模时预留的工艺脱模斜度控制在1度以内，既保证脱模顺畅，又不会影响接口的配合尺寸精度。在管式换热系统的应用场景中，这类弯头多用于换热管束的进出水口接驳、旁通管路的转向连接，因为换热设备运行时管束会随介质温度变化产生一定的轴向位移，带波纹的弯头能够在完成管路90度转向的同时，吸收这部分位移量，不需要额外加装管道补偿器，简化了管路结构，降低了整体的物料成本。在通风管路应用中，该类弯头的波纹结构还能够降低气流经过弯转段时产生的气动噪声，相比普通硬弯头，气流在波纹段的流动更平顺，局部湍流产生的噪声能够降低3-5分贝，适合对运行噪声有要求的通风换热场景。建模过程中，两端接口的长度经过优化，直插带齿端的长度为公称通径的1.2倍，保证卡箍锁紧时有足够的接触面积，光滑承插端的长度为公称通径的1倍，既满足套接深度的密封要求，又不会因为接口过长导致材料浪费。整个构件的壁厚从接口段到波纹段保持均匀过渡，不会出现局部壁厚过薄导致的结构强度不足，或是壁厚过厚导致的成型难度增加、材料成本上升的问题。
