平面涡卷螺旋弹簧结构设计

　　这类平面涡卷形态的螺旋弹簧，和常见的圆柱螺旋压缩、拉伸弹簧的应用场景有明显区别，它的储能与复位行程是在同一平面内完成，不需要占用轴向的大尺寸空间，在很多对安装厚度有严格限制的机构里是不可替代的弹性元件。日常接触到的应用里，老式机械钟表的发条、卷尺内部的收卷簧、小型断路器的操作复位簧、汽车安全带的卷收机构、园林修枝剪的复位结构、部分低压电器的触头储能结构里，都能看到这类弹簧的身影，它能在有限的环形空间内储存较大的变形能，输出相对平稳的复位扭矩，不需要额外的导向轴套做复杂支撑，结构紧凑性远高于其他类型的弹性元件。

　　从实际功能特性来看，这类弹簧工作时，带材从内端固定点开始，沿着涡旋轨迹逐圈发生弯曲变形，扭矩输出随着卷绕圈数的变化呈现出特定的线性区间，设计时需要根据工作行程的扭矩需求，匹配对应的带材厚度、宽度以及涡卷的展开总长度。和圆柱螺旋弹簧依靠线材扭转变形储能不同，涡卷螺旋弹簧的变形主体是带材的弯曲应力，因此材料选型上多选用高强度的弹簧钢带、锡青铜带或者不锈钢带，根据使用场景的防腐要求、疲劳寿命要求做对应的热处理调整，比如需要频繁往复复位的场合，会选用经过淬回火处理的冷轧弹簧钢带，表面做钝化处理避免锈蚀影响弹力稳定性；有导电需求的场合则会选用铍青铜带材，兼顾弹性与导电性能。

　　设计这类弹簧的时候，首先要确认安装边界的限制条件：外端固定位置的安装槽尺寸、内端挂钩的固定轴直径、整个弹簧允许的最大外径、安装腔的轴向厚度，这些边界参数直接决定了弹簧的基础外形尺寸。涡旋的型线设计不能简单用等距阿基米德螺线直接生成，要考虑相邻圈带材在完全卷紧时不能出现干涉卡滞，每一圈的曲率半径要平滑过渡，避免出现局部曲率过小的位置，否则工作时该位置的弯曲应力会超过材料的屈服极限，导致弹簧出现永久变形，无法正常复位。内端和外端的挂钩结构是设计的重点，内端挂钩要和固定轴可靠贴合，避免工作时出现打滑导致扭矩输出不足，挂钩的弯折处要做足够大的圆角过渡，减少应力集中导致的断裂风险；外端的固定结构要根据安装座的形式设计，常见的有弯折挂钩式、铆接固定式、卡槽嵌入式几种，要保证弹簧在最大卷绕行程下，外端固定位置不会出现脱出或者局部应力过大的问题。

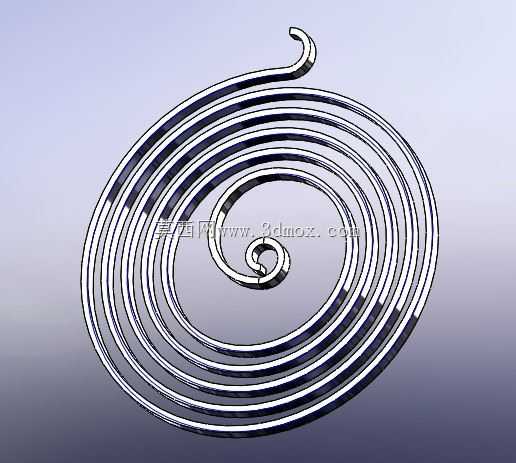

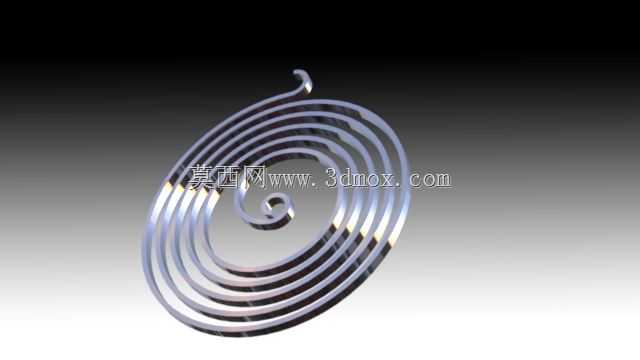

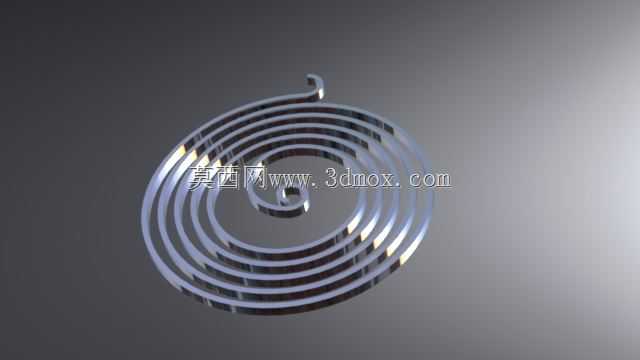

　　实际建模过程中，需要先根据扭矩计算公式核算带材的截面参数：扭矩大小和带材的宽度成正比，和带材厚度的三次方成正比，和有效工作长度成反比，核算完截面参数后，再根据安装空间的最大外径，反推涡卷的圈数和每一圈的曲率变化，保证弹簧在自由状态下的相邻圈间隙均匀，完全卷紧时所有圈带材能依次贴合，不会出现局部叠压的情况。很多新手设计这类弹簧时容易忽略带材自身厚度对涡旋型线的影响，直接用中心线生成等距螺线，最后做出的模型会出现相邻圈干涉，实际生产出来的弹簧自由状态下圈间隙不均匀，工作时扭矩波动大，疲劳寿命远低于设计值。还要注意安装腔的轴向间隙设计，间隙太小会导致弹簧侧面和腔壁摩擦，增加额外的阻力，导致输出扭矩不稳定；间隙太大则会让弹簧在工作时出现轴向窜动，带材出现侧弯变形，同样会影响使用寿命。

　　在机构选型匹配时，要注意这类弹簧的输出扭矩是随着卷绕圈数增加而增大的，不是恒定值，如果需要恒定扭矩输出，需要搭配对应的恒力机构做补偿，不能直接依靠这类弹簧实现恒力输出。另外这类弹簧的工作转速不能过高，高速往复运动下，带材的涡卷运动会产生较大的风阻和自身振动，容易出现不规则变形，因此更适合低速、大行程复位的工作场合。安装时要保证内端固定轴和外端安装座的同轴度，同轴度偏差过大的话，弹簧工作时各圈的受力会不均匀，局部位置的应力会远超设计值，很快就会出现断裂或者塑性变形。
