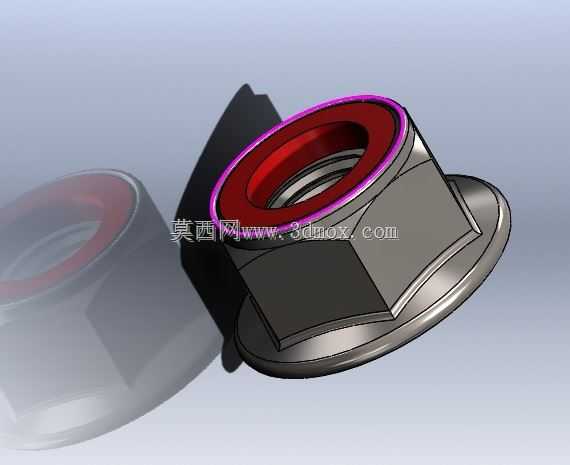

法兰面尼龙嵌件防松锁紧螺母结构

　　在各类存在振动、交变载荷的机械装配场景中，普通螺纹副容易因啮合间隙产生相对转动，出现松脱失效的问题，这类带法兰面与尼龙嵌件的锁紧螺母，正是针对这一工程痛点设计的常用紧固件。日常选型时，不少设计人员容易忽略法兰面的承载边界，这类螺母的法兰盘为一体化冷镦成型结构，底部带有均匀的压花齿面，安装后法兰面与被连接件表面形成更大的接触承压面，相比普通六角螺母，能有效降低被连接件表面的压应力，避免软质基材比如铝合金型材、工程塑料件的装配面出现压溃变形，同时齿面嵌入基材表层后，能额外提供一定的摩擦阻力，辅助提升防松性能。

　　从功能实现逻辑来看，螺母上部内嵌的尼龙圈是核心防松结构，尼龙圈的内径略小于配套螺栓的螺纹大径，当螺栓拧入螺母时，螺纹牙型会挤压尼龙圈产生弹性变形，变形后的尼龙材料紧密填充在螺纹啮合的间隙中，不仅消除了螺纹副之间的径向与轴向窜动间隙，还能在振动工况下持续提供径向抱紧力，即便设备运行中存在持续的冲击、温度交变，只要尼龙材料未出现老化失效，螺纹副就不会出现自发转动松脱。需要注意的是，这类尼龙嵌件螺母的适用工作温度区间通常在-40℃到100℃之间，若应用场景存在持续高温，尼龙材料会出现软化变形，丧失抱紧能力，选型时需要替换为全金属锁紧结构。

　　设计建模过程中，首先要明确六角头部的对边尺寸、对角尺寸符合对应公称直径的紧固件标准公差要求，法兰盘的外径、厚度需要结合公称通径匹配，保证法兰面的承压面积满足对应强度等级的载荷要求。尼龙嵌件的安装槽尺寸需要严格控制，槽深过浅会导致尼龙圈压装后容易脱落，槽深过深则会减少有效螺纹啮合长度，降低螺纹连接的抗拉强度。建模时需要注意六角头部与法兰盘之间的过渡圆角，这个位置是应力集中高发区域，冷镦成型时若圆角过小容易出现成型裂纹，装配受拉时也容易在过渡位置出现断裂失效，因此圆角参数需要符合紧固件成型工艺的要求，不能为了外观效果随意缩小圆角半径。

　　实际安装使用时，这类螺母的拧紧力矩需要比同规格普通六角螺母略高，因为需要克服尼龙圈的抱紧阻力，若按照普通螺母的力矩参数拧紧，可能出现预紧力不足的问题。同时要注意，尼龙嵌件螺母不适合反复多次拆装使用，多次拧入拧出后，尼龙圈的内螺纹会被反复切削磨损，弹性抱紧力会逐步衰减，防松性能会明显下降，对于需要频繁拆装维护的设备部位，不建议选用这类结构的螺母。在装配空间校核时，除了要预留六角头部的扳手空间，还要注意法兰盘的外径尺寸，避免安装孔周边的凸台、加强筋与法兰面产生干涉，导致螺母无法完全贴合被连接件表面，出现假拧紧的问题。另外，法兰面的压花齿在安装时会在被连接件表面留下压痕，对于外观要求较高的外露装配面，选型时可以选用不带压花齿的光面法兰锁紧螺母，避免破坏工件表面的涂装或阳极氧化层。

　　从应用场景覆盖来看，这类锁紧螺母广泛用在汽车底盘装配、自动化输送线机架固定、风电设备外围构件连接、农用机械振动部位装配等场景，相比普通螺母加弹簧垫圈的防松组合，一体化的锁紧螺母装配效率更高，防松性能更稳定，也不会出现弹簧垫圈断裂、卡滞的问题。建模时需要区分不同公称直径对应的螺纹公差等级，内螺纹的精度通常选用6H级，保证与外螺纹的互换性，尼龙圈的内孔不需要加工螺纹，建模时直接做光孔结构即可，实际生产中是在螺栓拧入时自然挤压出配合的螺纹牙型。还要注意螺母的端面垂直度，法兰支撑面与螺纹轴线的垂直度公差需要控制在标准范围内，若垂直度超差，拧紧后会出现螺栓受附加弯曲应力的问题，容易导致螺栓在交变载荷下发生疲劳断裂。
