带同轴孔叉架类机械连接构件

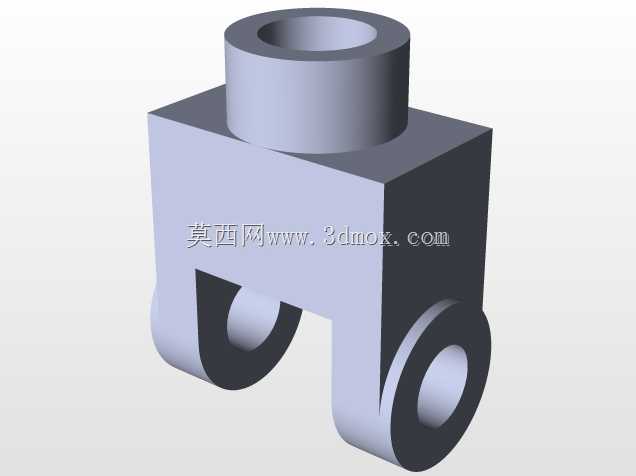

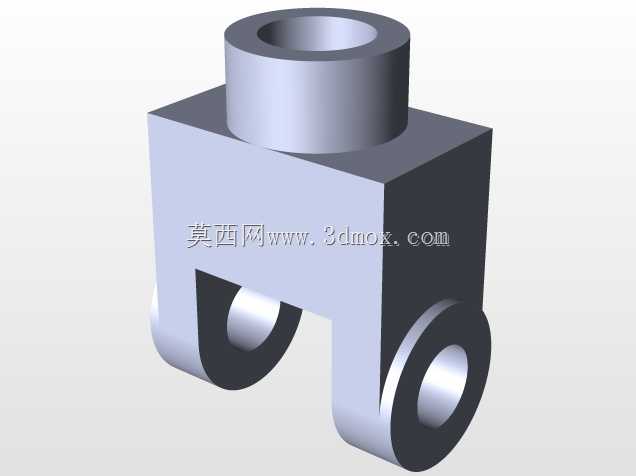

　　这类叉架式连接构件在轻工输送线、小型自动化装配工位的铰接传动环节应用十分普遍，日常在间歇式送料机构的摆臂连接端、工装夹具的浮动压头连接位都能见到同结构的零件，主要承担两个运动部件之间的铰接支撑、载荷传递作用，同时上部的同轴通孔可作为导向轴的穿装位，实现构件沿固定轴的滑动或转动限位。从结构细节来看，上部的圆柱凸台做了加厚处理，内孔为光滑通孔，穿装光轴后可通过侧面的紧定螺钉孔实现轴向锁止，避免工作过程中出现轴向窜动；下部的叉形开口两侧同轴设置了铰接孔，孔位的同轴度公差控制在0.02mm以内，保证穿装铰接销后两侧受力均匀，不会出现卡滞或偏磨问题。主体的方块基座作为承力核心，上下端面的平行度公差控制在0.03mm，

　　保证上部凸台与下部叉脚的位置精度，避免装配后出现受力偏载。设计过程中首先要确认的是安装边界尺寸，上部凸台的外径要匹配配套轴套的安装尺寸，保证轴套压装后有足够的接触面积，不会在往复载荷下出现松脱；下部叉脚的开口宽度要适配被连接件的端部厚度，预留0.1-0.2mm的装配间隙，避免装配时出现干涉，同时叉脚的厚度要根据额定铰接载荷做强度校核，通常采用45号钢调质处理时，叉脚的剪切安全系数取2.5即可满足常规工况的使用需求。实际建模时要注意几个工艺细节：上部凸台与基座的衔接处做了R2的圆角过渡，避免热处理时出现应力集中导致开裂；下部铰接孔的外端做了C1的倒角，方便铰接销的导入装配，同时去除孔口的毛刺避免划伤配合面；基座的所有棱边都做了R0.

　　5的倒钝处理，避免装配和维护时划伤操作人员。这类零件在实际使用中，常见的失效形式是下部叉脚的铰接孔磨损，因此在批量生产时通常会在铰接孔内压装铜套或者滚针轴承，提升铰接部位的耐磨性能，延长构件的使用寿命；上部的导向孔如果是频繁往复滑动的工况，也会镶嵌石墨铜套，降低滑动摩擦系数，减少运动过程中的卡顿。在装配环节，要先将上部的导向轴穿入凸台内孔，锁紧紧定螺钉后再调整下部叉脚与被连接件的同轴度，穿入铰接销后要在销的端部安装开口销或者轴用挡圈，避免铰接销在往复摆动过程中脱出。从受力角度分析，这类构件主要承受径向的铰接载荷和上部导向轴传递的轴向推力，因此建模时的壁厚设计要避开应力集中的直角衔接，所有受力转折处都要做圆角过渡，

　　同时基座的实体部分不需要做减重处理，保证整体的刚性满足载荷传递需求，避免工作过程中出现形变导致运动精度下降。在不同的应用场景下，这类构件的尺寸会有相应调整，比如在重载的冲压工装铰接位，下部叉脚的厚度会增加30%，铰接孔的直径也会相应放大，匹配更大直径的铰接销；而在小型电子零件装配的轻载工位，构件可以采用铝合金材质加工，降低整体运动部件的重量，提升机构的响应速度。
