双孔连接传动连杆结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:484933
  • 双孔连接传动连杆结构设计

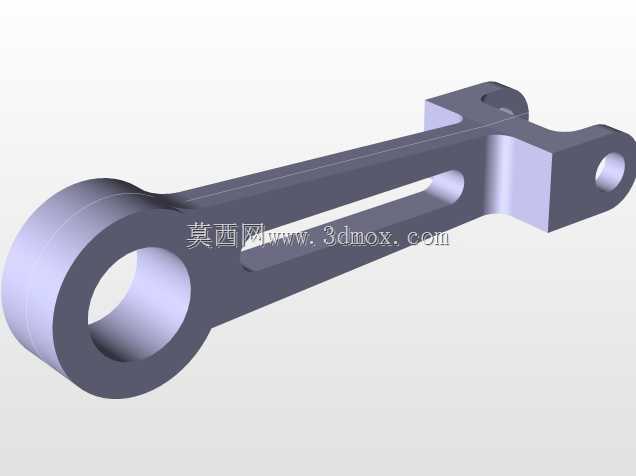

  这类带长槽的双孔连杆构件,在中低速往复传动机构里应用十分普遍,常见于轻工包装设备的间歇送料单元、小型内燃机的配气传动组、农用机械的操纵联动机构,以及自动化生产线的工位切换摆臂组件中,核心作用是在两个铰接点位之间传递既定行程的往复动力,同时依托杆身的长槽结构实现小范围的行程补偿或者位置微调,避免装配累计误差导致的机构卡滞。从实际使用场景来看,这类连杆的工作载荷多为周期性交变载荷,杆身的受力状态以拉压为主,铰接孔位置会承受持续的摩擦磨损,因此设计阶段首先要明确两端铰接点的中心距基准,这一尺寸直接决定机构的传动行程,两端的铰接孔分别对应主动摆臂与从动构件的铰接轴,孔的内径公差需要匹配对应销轴的配合等级,通常采用间隙配合保证铰接转动顺畅,

  同时孔的端面需要设计足够的承压面宽度,避免单位面积压力过大导致快速磨损。杆身的长槽结构并非减重设计,而是为了适配装配过程中的位置调整,或是在机构运行中提供一定的位移余量,槽的宽度需要匹配配套的导向销尺寸,槽的长度则根据需要的调整行程确定,槽的两端需要设计圆弧过渡,避免应力集中导致杆身在交变载荷下出现疲劳断裂。从结构外形来看,杆身采用变截面设计,靠近两端铰接孔的位置截面厚度更大,因为这两个区域是应力集中的主要位置,杆身中段的截面适当收窄,在保证整体抗弯抗扭强度的前提下,尽可能降低构件自身重量,减少往复运动过程中的惯性冲击。设计时需要严格控制两端铰接孔的平行度公差,若两孔轴线出现偏斜,会导致铰接销轴承受附加弯矩,

  运行过程中出现异常磨损甚至卡滞,孔的内表面粗糙度需要达到相应的加工要求,降低铰接转动时的摩擦阻力。安装边界方面,需要预留足够的摆动空间,避免连杆在最大摆角位置与周边的机架、其他传动构件发生干涉,杆身与周边构件的最小安全间隙需要控制在合理范围,考虑加工与装配误差的影响,避免运行中出现碰撞。这类连杆的材质通常选用中碳钢经调质处理,兼顾强度与韧性,铰接孔位置可根据载荷大小选择是否加装衬套,提升耐磨性能,延长构件的使用寿命。建模过程中需要重点关注各特征之间的过渡圆角,尤其是杆身与孔座连接的位置、长槽的两端位置,这些区域都是应力集中的高发点,合理的圆角设计能够有效分散应力,提升构件的疲劳强度。在实际选型应用中,需要根据机构的最大传递载荷、往复运动频率、行程调整需求来确定连杆的具体尺寸参数,若用于高速传动场景,还需要对连杆做动平衡校验,降低运行过程中的振动与噪音。
